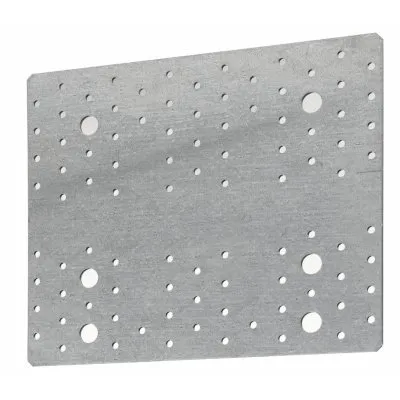

Plaque perforée pour CLT - Réf. NPB255SO

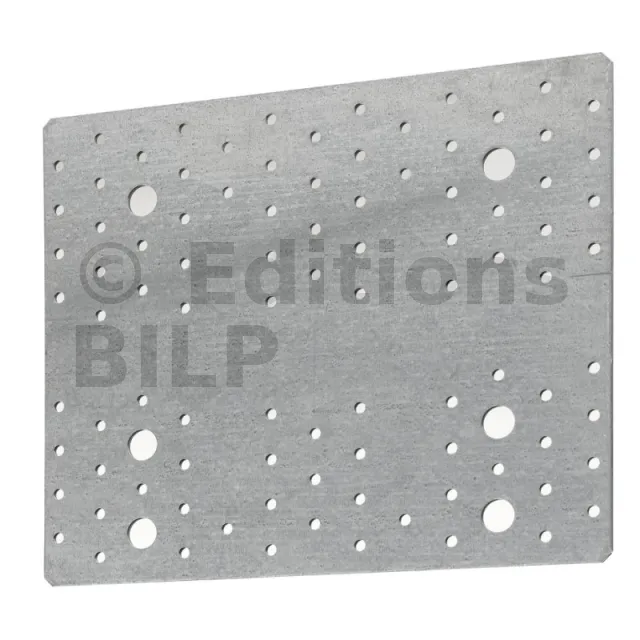

Plaque perforée pour CLT

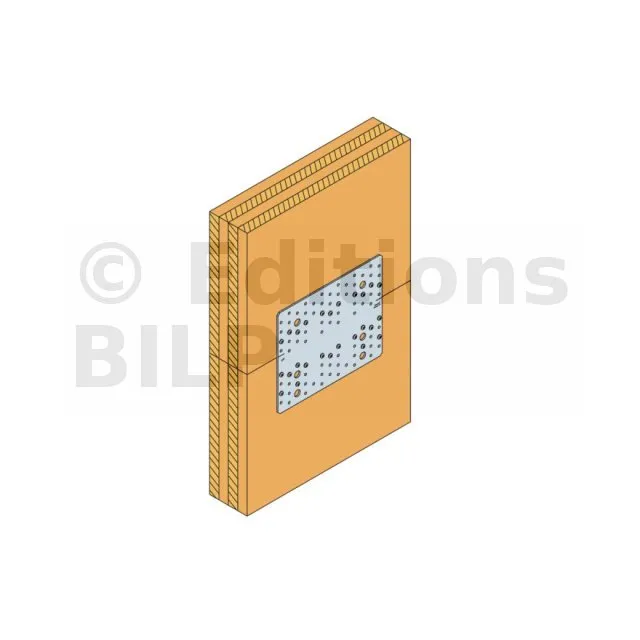

Les plaques perforées NPB255 et NPB255SO ont été spécialement développées pour la fixation de panneaux CLT sur support bois, support CLT ou support béton.
Caractéristiques
Déclarations de performance :FR-DoP-h10/0005 ;
Agrément technique (ATE) :eta-06-0106.pdf
Matière
- Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
- Epaisseur 3 mm
Avantages
- Idéale pour une utilisation en bâtiment CLT,
- Installation facilitée par une ligne de marquage qui permet de positionner les deux éléments à assembler,
- Grande polyvalence : peut être fixée sur support bois et support béton,
- Performances élevées pour des directions d’efforts horizontales et verticales.
Applications
Support
Porteur : CLT, bois, acier...
Porté : CLT, bois massif, bois lamellé-collé, bois composite...
Domaine d’utilisation
- Panneaux massifs,
- Panneaux lamellés croisés (CLT)...
Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages | |||
|---|---|---|---|---|---|
| A | B | t | Ø5 | Ø14 | |
| NPB255 | 214 | 255 | 3 | 93 | 6 |
| NPB255SO | 294 | 255 | 3 | 97 | 6 |
Valeurs caractéristiques - Bois sur bois ou CLT sur CLT
La forme arrondie de la pergola peut aussi suivre sa profondeur. Cette pergola en fer forgé sert de coin repas bien intime pour la famille. On y ajoutera une toile comme couverture et sur le devant.
| Références | Valeurs Caractéristiques - Bois sur bois ou CLT sur CLT | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
| Partie haute | Partie basse | R1.k | R2.k | |||
| CNA4.0x50 | CSA5.0x50 | CNA4.0x50 | CSA5.0x50 | |||
| NPB255 NP 1 | 11 | 15 | 23.9 | 27.6 | 20.8 | 24 |
| NPB255 NP 2 | 13 | 15 | 28.3 | 32.6 | 19.4 | 22.3 |
| NPB255 NP 3 | 30 | 31 | 66.5 | 78.9 | 33.9 | 40.2 |
| NPB255 NP 4 | 24 | 28 | 53.2 | 63.1 | 27.7 | 32.9 |
| NPB255SO NP 5 | 30 | 31 | 66.5 | 78.9 | 25 | 29.7 |
La connexion sur bois peut également être appliquée pour la connexion sur CLT. Les distances aux bords du bois doivent être vérifiées.
Les plans de clouage NP 1 à 5 sont décrits dans le document pdf disponible dans l’onglet "Mise en œuvre"
Valeurs caractéristiques - Bois sur béton
La forme arrondie de la pergola peut aussi suivre sa profondeur. Cette pergola en fer forgé sert de coin repas bien intime pour la famille. On y ajoutera une toile comme couverture et sur le devant.
| Références | Valeurs Caractéristiques - Bois sur béton - Plan de clouage 2 | ||||||
|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||
| Partie haute | Partie basse | R1.k | R2.k | f [mm] | |||
| NPB255 NP 6 | 11 | 2 | 23.9 | 27.6 | 22.8 | 26.3 | 115 |
| NPB255 NP 7 | 13 | 2 | 28.9 | 34.2 | 19.3 | 22.9 | 120 |
| NPB255 NP 8 | 30 | 2 | 66.5 | 78.9 | 28.4 | 33.7 | 70 |
| NPB255 NP 9 | 19 | 2 | 42.1 | 50 | 23.9 | 28.4 | 100 |
| NPB255SO NP 10 | 24 | 2 | 52.2 | 60.2 | 22.2 | 25.6 | 120 |
| NPB255SO NP 11 | 26 | 2 | 56.6 | 65.3 | 21.5 | 24.8 | 120 |
| NPB255SO NP 12 | 30 | 2 | 66.5 | 78.9 | 21.3 | 25.2 | 115 |
| NPB255SO NP 13 | 30 | 2 | 66.5 | 78.9 | 25.5 | 30.2 | 100 |
La connexion sur bois peut également être appliquée pour la connexion sur CLT. Les distances aux bords du bois ainsi que les distances aux bords du béton doivent être vérifiées.
La résistance des ancrages doit être vérifiée, notamment le moment induit par l’effort F2, associé à un bras de levier "f" donné dans le tableau ci-dessus.
Les plans de clouage NP 6 à 13 sont décrits dans le document pdf disponible dans l’onglet "Mise en œuvre"
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x50 mm
- Vis CSA Ø5.0x40 ou CSA Ø5.0x50
Sur béton :
- Cheville mécanique : goujon WA M12-104/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35
Installation
Sur bois :
1. Approcher les deux éléments à fixer,
2. Pointer la plaque sur le 1er élément à fixer,
3. Pointer la plaque sur le 2nd élément.
Sur béton :
1. Approcher l’élément à fixer du support béton,
2. Pointer la plaque sur l’élément à fixer,
3. Fixer la plaque sur le béton avec les ancrages préconisés.
texte=1|points=1338,102,1524,102,1671,198
texte=2|points=1983,1794,1890,1794,1725,1959
texte=3|points=675,1128,510,1128,384,1221
texte=4|points=657,291,801,291,906,357
texte=5|points=2295,963,2433,963,2499,723
texte=6|points=1272,1110,1380,1113,1482,738
texte=7|points=2190,1284,2037,1284,1905,672
texte=1|points=237,1230,330,1233,405,1386
texte=2|points=2271,1893,2118,1893,1734,1962
texte=3|points=762,291,933,294,1053,414
texte=4|points=2436,1134,2595,1137,2712,900
texte=5|points=1008,1347,1095,1347,1215,876
texte=6|points=3012,1104,2949,1104,2871,861

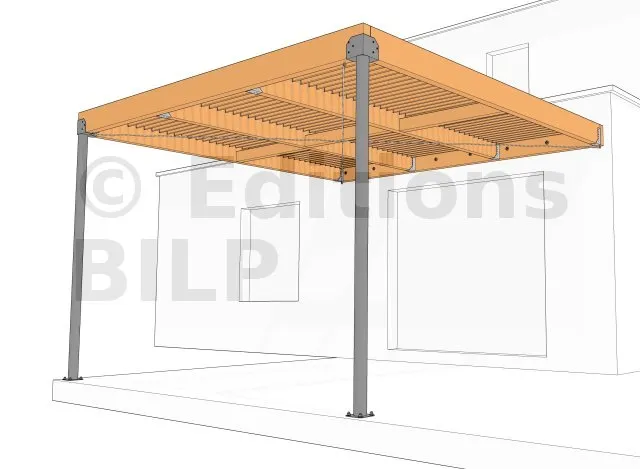

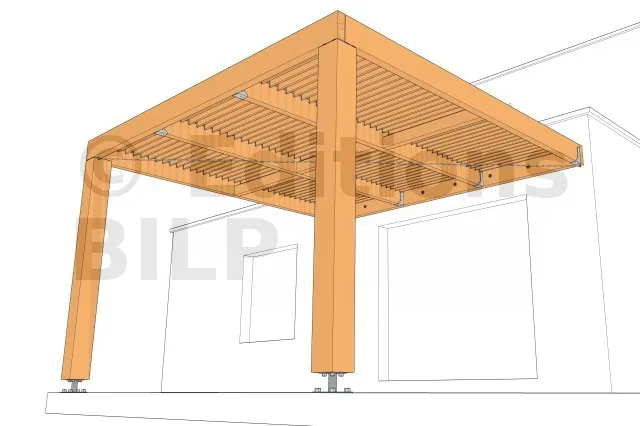

1. Poteau en bois 200x200mm.
