Feuillards prédécoupés

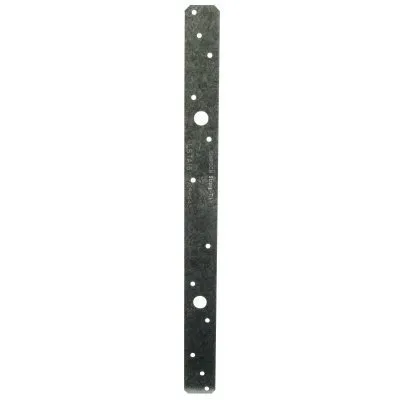

Le feuillard prédécoupé LSTA permet, entre autre de reprendre les efforts à la traction dans le cas par exemple de poutres utilisées en chevron contre panne faitière.

Caractéristiques :

Déclarations de performance : FR-DoP-h10/0001

Matière :

  • Acier galvanisé G90 SS Grade 33 suivant ASTM A-653,
  • Épaisseur : 1 mm.

Avantages :

  • Coupé à longueur.

Applications

Support :

  • Porteur : bois
  • Porté : bois massif, lamellé-collé, bois composites, poutres en I.

Domaines d’utilisation :

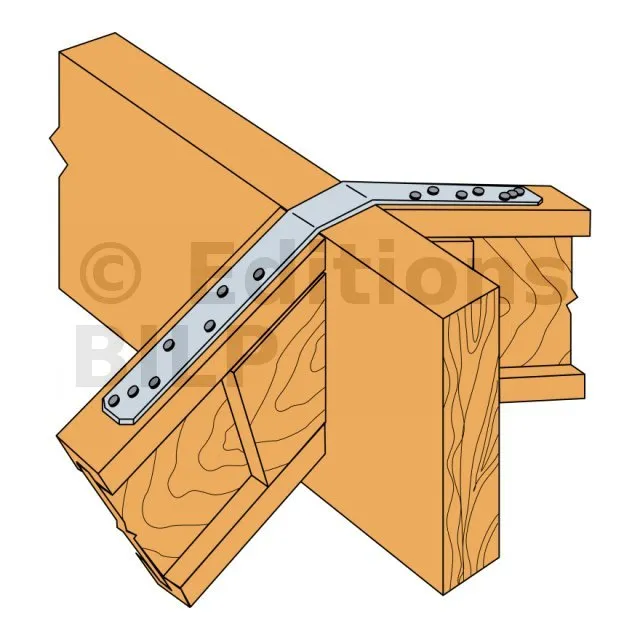

  • Liaisons sablières/chevrons...

Données techniques

Dimensions


RéférencesDimensions [mm]Perçages
Larg. Long. Ep.
LSTA15 32 381 1.0 12 Ø 4,1 - 2 Ø12
LSTA18 32 457 1.0 14 Ø 4,1 - 2 Ø12
LSTA21 32 533 1.0 16 Ø 4,1 - 2 Ø12
LSTA24 32 610 1.0 18 Ø 4,1 - 2 Ø12

Performances du produit


RéférencesValeurs Caractéristiques - Bois C24 [kN]
R1,k*
Maximum toléré CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
LSTA15 5,1 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
LSTA18 5,1 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
LSTA24 5,1 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n

R1,k est calculée à partir des capacités des pointes, et ne doit pas excéder la valeur maximale.
n = nombre effectif de pointes sur une ligne suivant l’Eurocode 5 8.3.1.1 (8)
