Feuillards torsadés
Feuillards torsadés

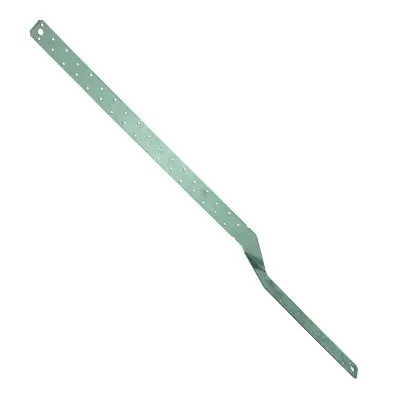

Les feuillards torsadés MTS assurent une résistance à la traction entre 2 éléments. Plus adaptés aux charpentes et aux contrevenements, ces feuillards offrent de nombreuses fonctionnalités. Le coude permet le pliage à 90° dans le sens de la longueur permettant ainsi l‘assemblage d‘éléments croisés à 90°.
Caractéristiques :
Matière :
- Acier galvanisé G90 suivant ASTM A-653.
- Epaisseur 1,5 mm.
Avantages :
- Longueurs prédécoupées et torsadées.
Applications
Support :
- Porteur : bois
- Porté : bois massif, lamellé-collé, bois composites, poutres en I.
Domaines d’utilisation :

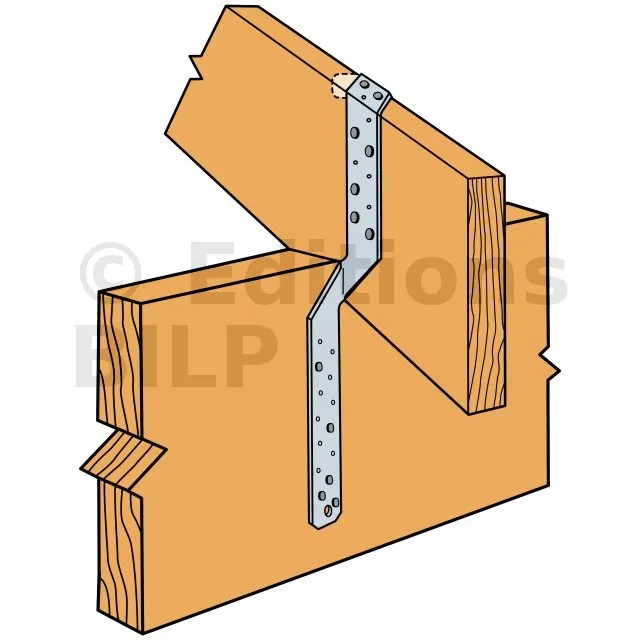

- Liaisons sablières/chevrons.
Dimensions et valeurs caractéristiques
un par un. On positionne le pied métallique sur les tiges sortantes.
| Références | Dimensions [mm] | Valeurs caractéristiques Soulèvement ( Bois C24)Nb. de pointes ( sur chaque côté du feuillard) [kN] | ||||
|---|---|---|---|---|---|---|
| A | B | Ep. | Ø 3.1 x 35 | Ø 3.75 x 30 | ||
| 4-5-6-7 | 4 | 5-6-7 | ||||
| MTS12 | 32 | 305 | 1.5 | 3.6 | 3.4 | 3.6 |
| MTS30 | 32 | 765 | 1.5 | 3.6 | 3.4 | 3.6 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

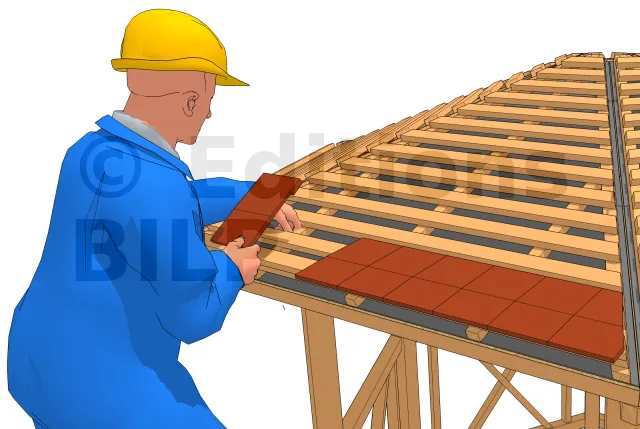

La première rangée est composée de tuiles courtes. Sa pose se fait à partir d’un coin inférieur de la toiture. Cette première rangée est placée sur la chanlatte. Les fixations des tuiles (ergots ou tenons) seront accrochées aux liteaux.

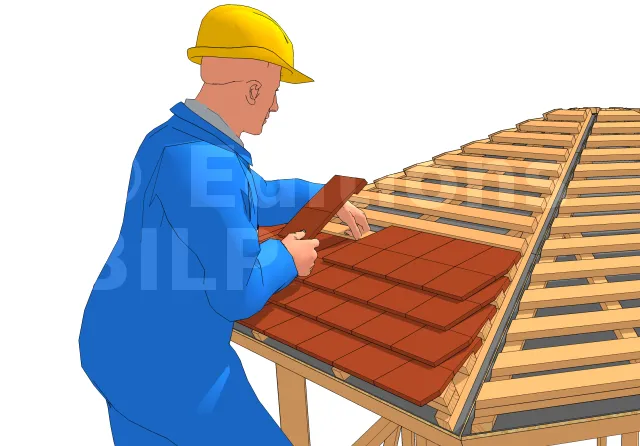

Superposer les nouvelles rangées à celles qui sont déjà en place. Les tuiles seront fixées sur les liteaux par des ergots ou tenons. La pose de chaque rangée se fait à joints croisés, chacune des rangées sera donc décalée d’une tuile.
Toujours vérifier que la moulure des tuiles soit alignée, n’hésitez pas à couper les bords de tuiles qui dépassent.
A chaque terminaison de rang, utiliser une tuile et demie ou une demi-tuile. Dans le cas où vous avez des doutes, couper une tuile entière à la meuleuse d’angle. Les bords des tuiles doivent dépasser la planche de rive au moins de 5 cm afin d’éviter les infiltrations d’eau de pluie.
