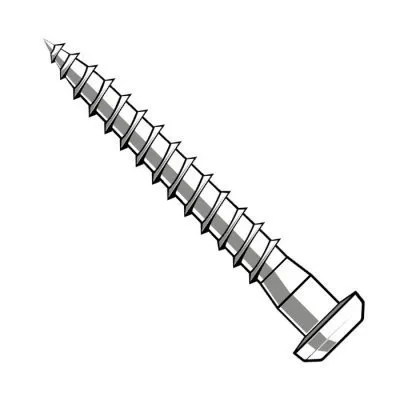

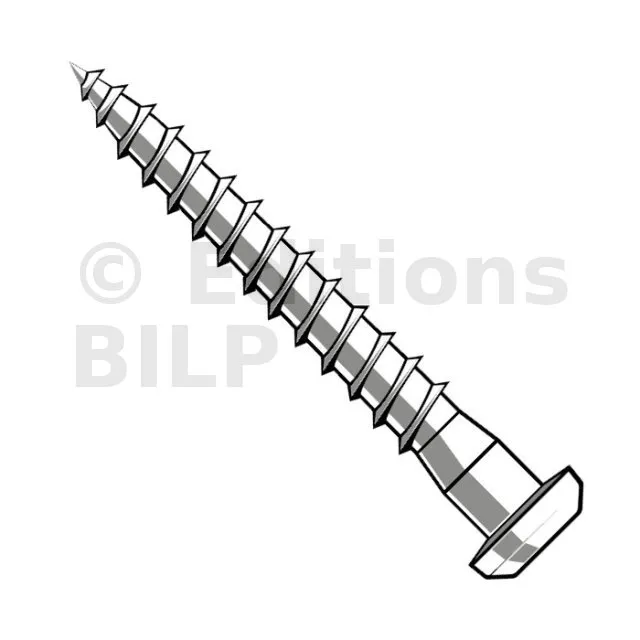

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X40 Longueur : 40mm Matériaux : Acier électrozingué blanc Marque : SIMPSON Strong-Tie Conditionnement : Boîte de 250 vis

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X40

EN STOCK
Expédition immédiate disponible pour 23 unité(s).
24€66
  HT  / boîte de 250 vis
(29.59 € TTC)
    • 40mm
    • Acier électrozingué blanc
    • SIMPSON Strong-Tie

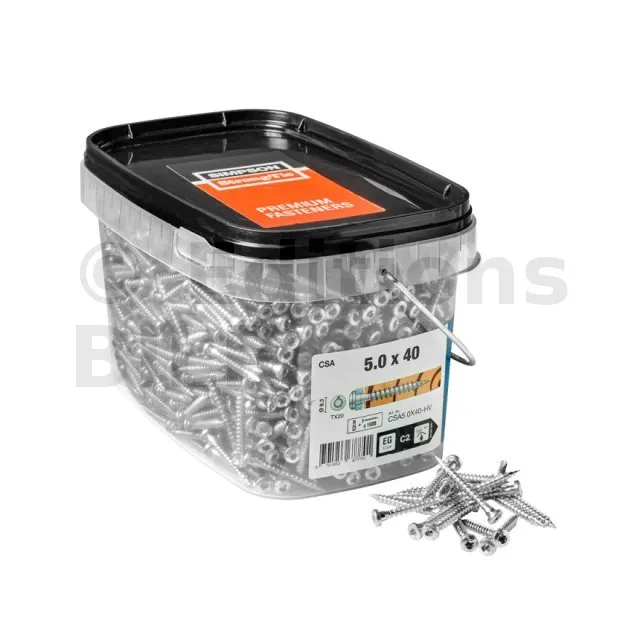

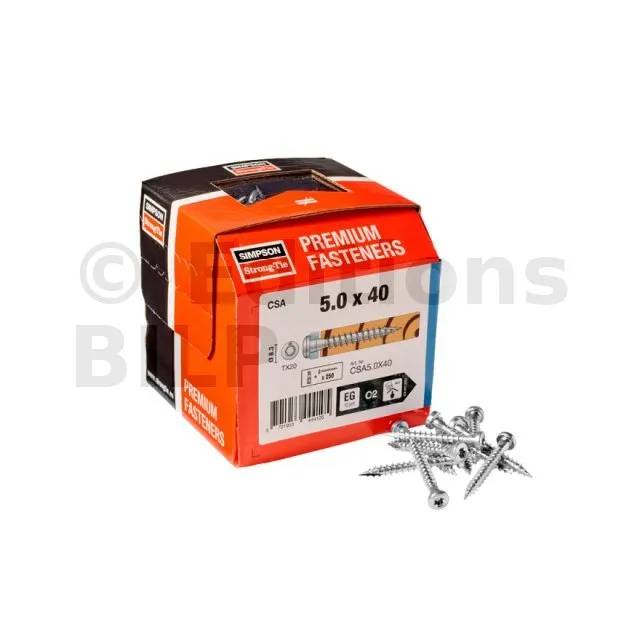

    • Boîte de 250 vis
  • Autres choix

  • Référence
    CSA5.0X40
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Diamètre (D1)
    4.85mm
  • Empreinte
    T20
  • Diamètre de la tête
    8.3mm
  • Longueur du filet
    34mm

Caractéristiques

Agréments techniques : ETA-04/0013
Déclarations de performance : FR-DoP-e04/0013

Matière

  • Acier électro-zingué blanc.

Vissage

  • Embout T 20.

Avantages

  • Forme conique sous tête : contact total de la pointe avec le connecteur,
  • Filetage spécifique au bois : pénétration facile et rapide,
  • Pas de fendage du bois,
  • Haute résistance à l‘arrachement,
  • Préconisée dans le cadre d’une résistance au feu d’une demi-heure.

Applications

Support

  • Porteur : bois massif, bois composite, lamellé collé,
  • Porté : bois massif, bois composite, lamellé collé.

Domaines d’utilisation

  • Sabots de charpente,
  • Équerres d’assemblage,
  • Feuillards.

Dimensions


Schéma de principe de pose d’un tamis dans de la brique creuse

Dans le cas d’une brique creuse, le tamis doit prendre appui sur au moins 3 parois, soit traverser deux alvéoles.
Poser le tamis
  • (1) Parois du parpaing
  • (2) Parpaing
  • (3) Tamis

Avec un tamis bien dimensionné (voir ici : http://constructionbois.bilp.fr/art...), vous avez maintenant à l’insérer dans le trou en vous assurant en même temps que le trou percé n’a pas été trop grand. Il suffit de bouger le tamis dans le trou et de constater s’il ne bouge pas trop.
Attention, le tamis doit prendre dans au moins deux parois.


RéférencesDimensions [mm]EmboutQuantité par boîte
l lg d1 d dh
CSA5,0X25 25 19 3.15 4.85 8.3 T-20 250
CSA5,0X35-R 35 29 3.15 4.85 8.3 T-20 25
CSA5,0X35 35 29 3.15 4.85 8.3 T-20 250
CSA5,0X40 40 34 3.15 4.85 8.3 T-20 250
CSA5,0X50 50 44 3.15 4.85 8.3 T-20 250
CSA5.0X80-DE 80 74 3.15 4.85 8.3 T20 200

Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d’acier de 2 mm. Pour déterminer la résistance des vis dans d’autres conditions de classe de bois et d’épaisseur d’acier, référez-vous à l’ETE-04/0013.

Valeurs caractéristiques

RéférencesValeurs caractéristiques [kN]
Rax,k Rlat,k
CSA5,0X25 1.38 1.49
CSA5,0X35-R 2.11 1.99
CSA5,0X35 2.11 1.99
CSA5,0X40 2.47 2.25
CSA5,0X50 3.2 2.63
CSA5.0X80-DE 5.38 3.5

Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d’acier de 2 mm. Pour déterminer la résistance des vis dans d’autres conditions de classe de bois et d’épaisseur d’acier, référez-vous à l’ETE-04/0013.
