Acier DD11 suivant NF EN 10111, primaire électrozinguée suivant ISO 2081,
Marque
SIMPSON Strong-Tie
Largeur (D)
150mm
Largeur (C)
91mm
Largeur (E)
150mm
Épaisseur t1
2mm
Épaisseur t2
2.5mm
Perçage sur le corps
4Ø11
Perçage sur la platine
4Ø12
Finition
NOIRE (Peinture en poudre Polyester Architecture RAL9005)

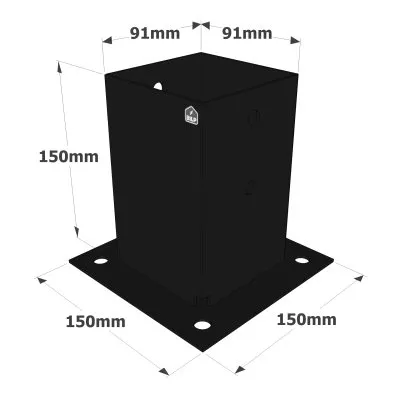

Pied de poteau carré de jardin - Finition noire
Les pieds de poteau carrés sur platine noirs PPJBTPB sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à monter, ils offrent un résultat discret dans la structure.
Caractéristiques
Matière
Acier DD11 suivant NF EN 10111,
Primaire électrozinguée suivant ISO 2081,
Finition peinture en poudre Polyester Architecture RAL9005,
Épaisseur : 2 mm (corps) et 2.5 mm (platine).
Avantages
Finition noire pour un assemblage discret dans la structure,
Double traitement de surface pour une meilleure résistance à la corrosion,
Platine renforcée pour une plus grande résistance à la déformation,
Angles de la platine découpés pour plus de sécurité,
Compatible avec les sections de poteau 70 x 70 mm et 90 x 90 mm du marché.
Applications
Support
Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
Clôtures de jardin, panneaux, claustras,
Abris de jardin, bûchers de jardin, carports,
Structures légères et ouvrages temporaires de jardin.
Données techniques
Dimensions
Coupe de la zone de fixation de la panne avec et sans trous borgnes (cas d’un moisage)
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en garde
La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent être correctement conçues et mises en œuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).
Installation Partie basse :
1. Positionner le pied de poteau dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées
