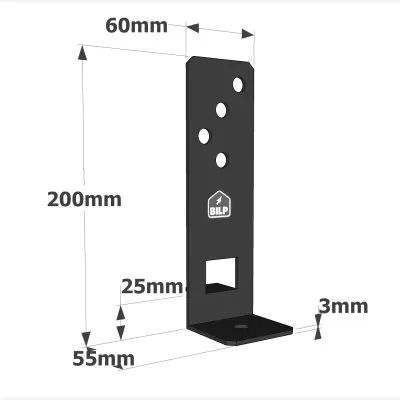

Pied de poteau REGLABLE EN LARGEUR - Réf. PPG60/25PB
Le PPG60/25PB est un pied de poteau de la gamme jardin, ajustable en largeur suivant la section du poteau, de finition noire. Il offre une grande polyvalence dans sa mise en œuvre.
-
RéférencePPG60/25PB
-
MatériauAcier galvanisé S250GD + ZM310
-
MarqueSIMPSON Strong-Tie
-
FabricationFrançaise
-
FinitionFinition peinture en poudre Polyester Architecture RAL9005
-
Epaisseur4mm
-
Largeur (A)60mm
-
ContenuPied de poteau fixe finition noire
-
Largeur (D)130mm
-
Largeur (E)130mm
-
Profondeur (B)100mm
-
Perçages platine haute4Ø12
-
Perçages platine basse4Ø12
-
Hauteur (F)100mm
-
Diamètre (G)48.3mm
-
Charge maximale admissible en compression4.03 tonnes
-
Profondeur (C)55mm
-
Hauteur (B)200mm
-
Hauteur (D)25mm
-
Perçage sur le corps4xØ12
-
Perçage sur la platine1xØ12
-
Epaisseur (t)3mm
Caractéristiques
Matière
- Acier galvanisé S250GD + ZM310,
- Finition peinture en poudre Polyester Architecture RAL9005.
Avantages
- Finition noire pour une grande discrétion dans la structure,
- Grande polyvalence d’applications.
Applications
Support
- Porteur : béton, bois massif, bois lamellé-collé...
- Porté : bois massif, bois composite, lamellé-collé...
Domaines d’utilisation
- Fixation de préaux,
- Carports ouverts,
- Aménagements extérieurs,
- Aménagements de jardins...
Données techniques
Dimensions
Calcul de la section des chevrons
La portée du chevron est alors la largeur de la dalle en béton de 300 cm en enlevant les 30 cm, soit 270 cm. On n’enlève pas les épaisseurs du poteau et de la panne par précaution.
Sur les 400 cm en longueur de la panne, on suppose mettre un chevron tous les 65 cm, soit on aura en tout 7 chevrons.
Après plusieurs essais de calcul, l’outil donne une section minimum de 100 x 30 mm. L’élancement n’est pas vérifié, mais ce n’est pas grave.
| Références | Dimensions [mm] | Perçages | |||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | Epaisseur | Partie haute | Platine | |
| Ø12 | Ø12 | ||||||
| PPG60/25PB | 60 | 200 | 55 | 25 | 3 | 4 | 1 |
