Acier DD11 suivant NF EN 10111, primaire electrozinguée suivant ISO 2081
Marque
SIMPSON Strong-Tie
Largeur (D)
150mm
Largeur (C)
71mm
Largeur (E)
150mm
Épaisseur t1
2.5mm
Épaisseur t2
2.5mm
Perçage sur le corps
4Ø8
Perçage sur la platine
4Ø12
Finition
NOIRE (Peinture en poudre Polyester Architecture RAL9005)

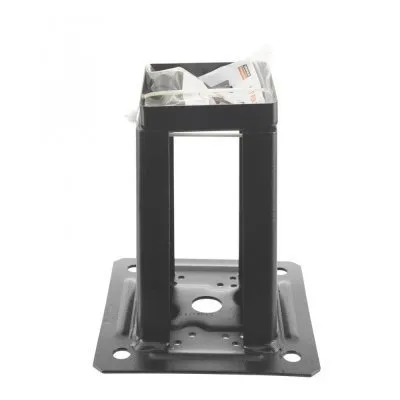

Pied de poteau carré de jardin à boulonner - Finition noire

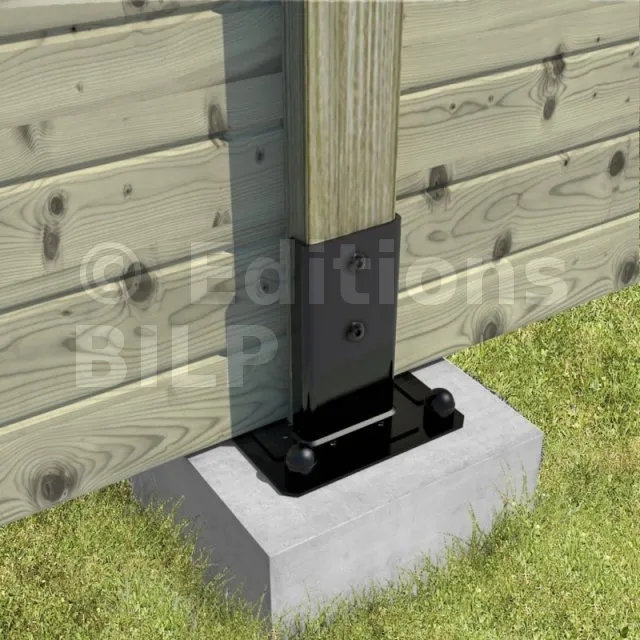

Les pieds de poteau carrés noirs pour claustras "prêt-à-fixer" PPJNCPB sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à mettre en œuvre, ils peuvent être boulonnés sur support béton ou vissés sur bois.
Caractéristiques
Matière
Acier DD11 suivant NF EN 10111,
Primaire electrozinguée suivant ISO 2081
Finition peinture en poudre Polyester Architecture RAL9005
Épaisseur : 2.5 mm (Corps et platine).
Avantages
Esthétique finition noire pour un assemblage discret dans la structure,
Fourni avec les accessoires de fixation,
Platine d’épaisseur 2.5mm renforcée assurant une plus grande résistance à la déformation,
Angles de la platine découpés pour plus de sécurité,
Pied de poteau ouvert entièrement sur le côté afin de poser la première lame de clôture au plus près du sol.
Applications
Support
Porteur : béton, acier, bois massif, bois composite...
Domaines d’utilisation
Clôtures de jardin, panneaux, claustras,
Abris de jardin, bûchers de jardin,
Structures légères et ouvrages temporaires de jardin...
Données techniques
Dimensions
texte=Commande Translation des Ventelles|points=312,490,312,232,450,192 texte= |points=436,596,696,592 texte=Cde électrique par ex|points=2126,688,1956,688,1906,592 texte=Tige de commande|points=1514,662,1384,412,1270,370 texte=Moteur tubulaire|points=1510,770,1340,610 texte=Fixations moteur|points=1506,840,1406,840,1158,546
La pelle-bêche
Outil simple et à la portée de tous pour creuser une tranchée, faire un trou pour un plot-béton avant coffrage, etc. La pelle seule est utilisée dans le déblayage, le gâchage, la taille de la pelle permet de déplacer rapidement une bonne quantité de matériau.
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en garde La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent...). Les structures doivent également être correctement conçues et mises en oeuvre afin d’assurer la reprise de charges latérales de vent (jambe de force...).
Installation Partie basse : 1. Positionner le pied de poteau dans la structure, 2. Identifier la position des ancrages sur le support, 3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies, 4. Fixer la platine au sol à l’aide des fixations sélectionnées.

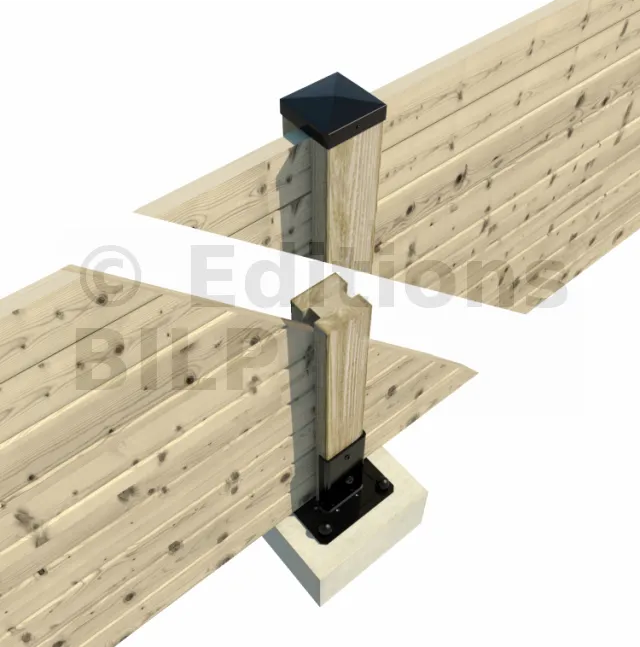

Partie haute : 1. Placer le poteau dans le pied de poteau, 2. Fixer le poteau dans le pied de poteau à l’aide des vis fournies, 3. Placer le cabochon au sommet du poteau, 4. Fixer le cabochon au poteau à l’aide des vis fournies.
