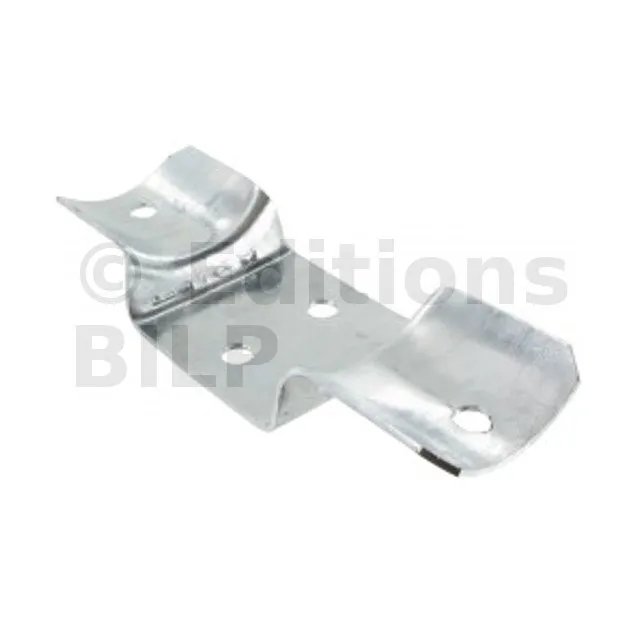

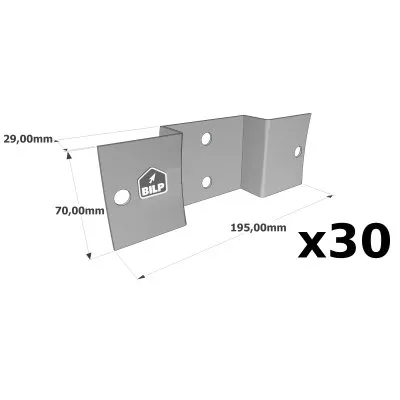

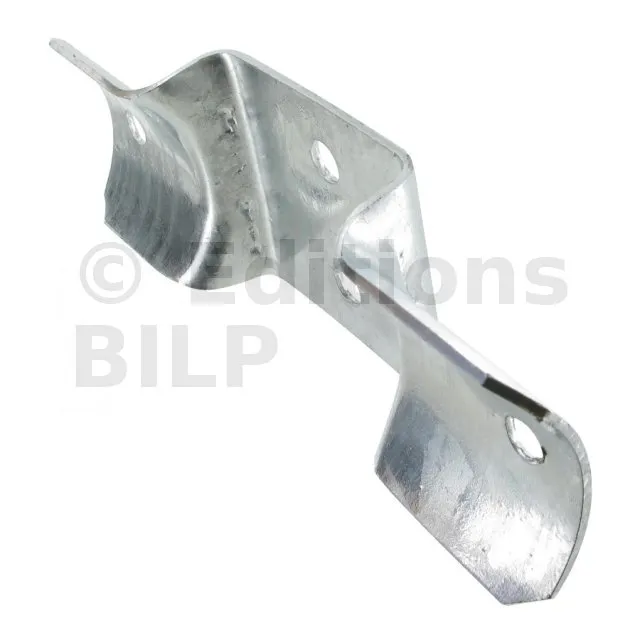

Equerre plate pour bois ronds - à fixer sur des poteaux en bois carrés - 195x70x29mm - Réf. RFCP80_30
Les équerres plates pour bois ronds RFCP sont conçues spécialement pour l‘assemblage de bois rond dans de nombreuses configurations. Le profil incurvé des ailes contribue au maintien et à l‘esthétisme de l‘assemblage. Le modèle RFCP s’adapte à des poteaux carrés.
-
RéférenceRFCP80_30
-
Fabricationfrançaise
-
MatériauAcier DD11 suivant NF EN 10111
-
MarqueSIMPSON Strong-Tie
-
Diamètre du bois80mm
-
Epaisseur2mm
-
Perçages4Ø11
-
Largeur195mm
-
Hauteur70mm
-
Profondeur29mm
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisée à chaud suivant NF EN ISO 1461,
- Épaisseur : 2mm.
Avantages
- Utilisable pour des bois ronds de diamètre 80 à 120 mm,
- Permet une fixation sur mur ou poteau,
- La galvanisation à chaud permet une utilisation en extérieur.
Applications
Support
- Porteur : bois rond traité à cœur,
- Porté : bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation
- Clôtures,
- Aménagements extérieurs, …
Données techniques
Dimensions
- L1 : distance entre les deux extrémités des poteaux
- L3 : porte à faux

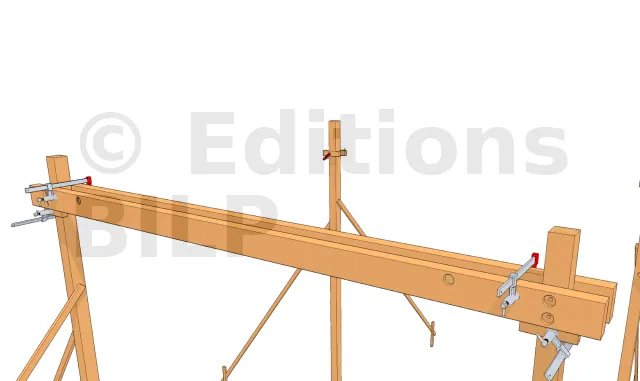

Avec au moins deux serre-joints, serrer les deux pannes contre le poteau. Assurez-vous que les porte-à-faux sur les côtés sont à la bonne longueur.
texte=
|points=158,471,177,593|type_legende=trait
texte=
|points=2257,661,2227,907|type_legende=trait
texte=L1|points=164,484,2250,686|type_legende=double_fleche_texte_coupe
texte=
|points=2209,1397,2358,1156|type_legende=trait
texte=
|points=2016,1344,2199,1120|type_legende=trait
texte=
|points=2028,1339,2209,1387|type_legende=double_fleche_texte_dessus
texte=L3|points=1934,1314,2209,1387
- x : hauteur à partir du haut du poteau et la face basse de la panne
Mesurer à partir du haut du poteau la face basse de la panne. Tracer ensuite avec une équerre ce repère sur toute la largeur du poteau.
texte=
|points=692,160,815,170|type_legende=trait
texte=
|points=730,655,858,693|type_legende=trait
texte=X|points=708,165,746,654|type_legende=double_fleche_texte_coupe|orientation_texte=perpendiculaire
| Références | Dimensions [mm] | Perçages | Diamètre du bois [mm] | |||
|---|---|---|---|---|---|---|
| A | B | C | Epaisseur | Ø11 | ||
| RFCP80 | 195 | 70 | 29 | 2 | 4 | 80 |
