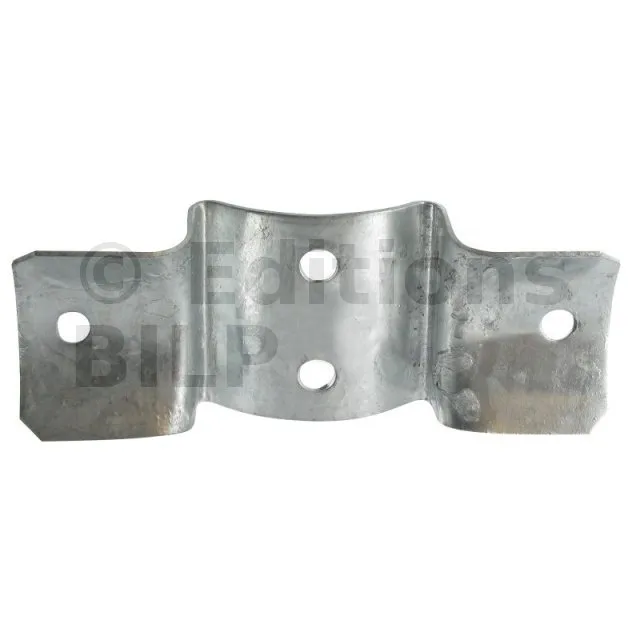

Equerre pour bois ronds - à fixer sur des bois ronds - 185x70x32mm - Réf. RFC80/120_30

Les équerres pour bois rond RFC sont conçues spécialement pour l‘assemblage de bois rond, ces équerres sont utilisables dans de nombreuses configurations. Le profil incurvé des ailes contribue au maintien et à l‘esthétisme de l‘assemblage.

bientôt DISPO
Expédition estimée dans 8 jours.
3€65
  HT  / équerre
soit 109.50€ pour 30 équerres
(131.40 € TTC)

  • Référence
    RFC80/120_30
  • Fabrication
    française
  • Matériau
    Acier DD11 suivant NF EN 10111
  • Marque
    SIMPSON Strong-Tie
  • Diamètre du bois
    80 - 120mm
  • Epaisseur
    2mm
  • Perçages
    4Ø11
  • Largeur
    185mm
  • Hauteur
    70mm
  • Profondeur
    32mm

Caractéristiques

Matière

  • Acier DD11 suivant NF EN 10111,
  • Finition galvanisée à chaud suivant NF EN ISO 1461,
  • Épaisseur : 2mm.

Avantages

  • La galvanisation à chaud permet une utilisation en extérieur.

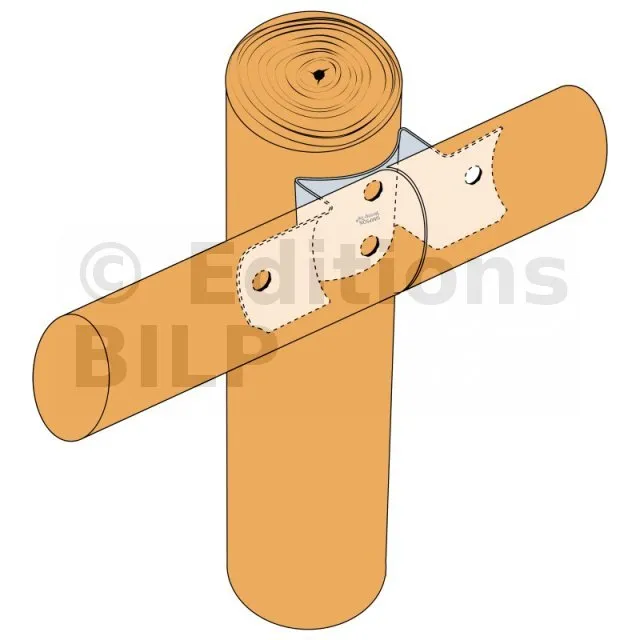

Applications

Support

  • Porteur : bois rond traité à cœur,
  • Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d’utilisation

  • Clôtures,
  • Aménagements extérieurs, …

Données techniques

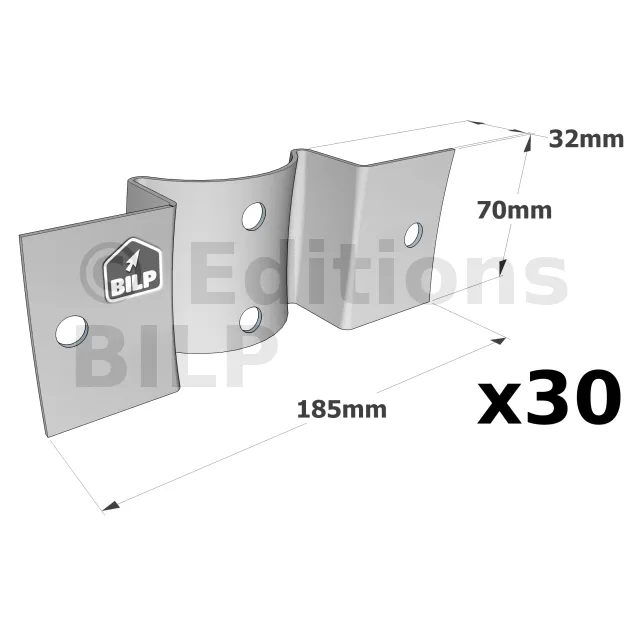

Dimensions


Coupe de la zone de fixation de la panne au poteau avec et sans trous borgnes (cas d’une simple panne)


texte=a|points=1382,149,1556,149,2092,417
texte=
|points=1146,149,980,149,798,417

texte=d|points=1382,461,1479,461,1640,731
texte=
|points=1146,460,1065,460,898,721

texte=c|points=1382,1165,1486,1165,2114,815
texte=
|points=1146,1164,1044,1164,734,809

texte=b|points=137,177,223,177,471,417
texte=f|points=137,325,225,325,345,463
texte=e|points=137,1030,225,1030,343,832
texte=g|points=137,1150,225,1150,606,709
Prendre le repère pour panne à la hauteur prévue
  • x : hauteur à partir du haut du poteau et la face basse de la panne

Mesurer à partir du haut du poteau la face basse de la panne. Tracer ensuite avec une équerre ce repère sur toute la largeur du poteau.


texte=
|points=692,160,815,170|type_legende=trait
texte=
|points=730,655,858,693|type_legende=trait
texte=X|points=708,165,746,654|type_legende=double_fleche_texte_coupe|orientation_texte=perpendiculaire

RéférencesDimensions [mm]PerçagesDiamètre du bois [mm]
A B C Epaisseur Ø11
RFC80/120 185 70 32 2 4 80 - 120
