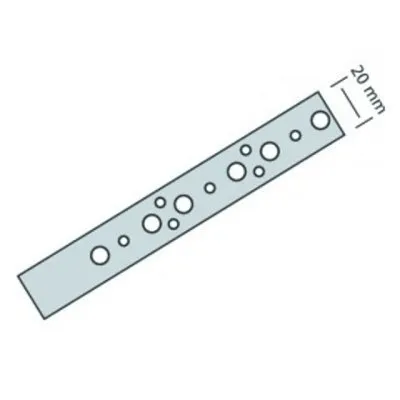

Feuillard perforé FP - Réf. FP20/1/50 Largeur  : 20mm (...)

Feuillard perforé FP - Réf. FP20/1/50

EN STOCK
Expédition immédiate disponible pour 1 unité(s).
72€72
  HT  / Rouleau de 50m
(87.26 € TTC)
    • 20mm
    • 50m
    • 1mm
  • Autres choix

  • Référence
    FP20/1/50
  • Epaisseur
    1mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Marque
    SIMPSON Strong-Tie
  • Perçages
    Ø5 - Ø7
  • Section minimale [mm²]
    10

Caractéristiques

Déclarations de performance : FR-DoP-h10/0001 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1 à 2 mm selon les modèles.

Avantages

  • Souplesse de mise en œuvre,
  • Reprise de charge au soulèvement.

Applications

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton,
  • Porté : bois massif, bois composite, bois lamellé-collé, profil acier ou PVC.

Domaines d’utilisation

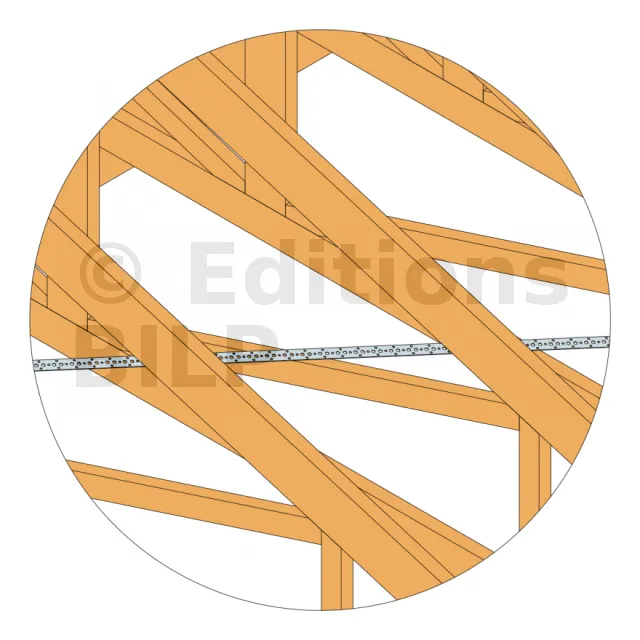

  • Antiflambement des charpentes et bardage bois,
  • Fixation de gaines,
  • Réalisation d‘assemblages divers.

Données techniques

Dimensions

RéférencesDimensionsPerçagesSection minimale [mm²]
Largeur [mm] Longueur [m] Epaisseur [mm] Taille Taille
FP20/1/10 20 10 1 Ø5 Ø7 10
FP20/1/50 20 50 1 Ø5 Ø7 10
FP20/1/100 20 100 1 Ø5 Ø7 10
FP30/1.5/10 30 10 1.5 Ø5 Ø8 30
FP30/1.5/25 30 25 1.5 Ø5 Ø8 30
FP30/1.5/50 30 50 1.5 Ø5 Ø8 30
FP40/2/10 40 10 2 Ø5 Ø8 60
FP40/2/25 40 25 2 Ø5 Ø8 60
FP40/2/50 40 50 2 Ø5 Ø8 60
FP60/1/25 60 25 1 Ø5 Ø8 45
FP60/2/10 60 10 2 Ø5 Ø8 90
FP60/2/25 60 25 2 Ø5 Ø8 90

Les valeurs caractéristiques données dans le tableau ci-dessus correspondent à la valeur maximale que peut reprendre le feuillard en traction (limite de l’acier). Elles sont à comparer aux valeurs de résistance des fixations.

Performances du produit


RéférencesValeurs Caractéristiques - Bois C24 [kN]
R1,k*
Valeur maximum CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
FP20/1/10 2,97/ kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP20/1/50 2,97/ kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP20/1/100 2,97/ kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP30/1.5/10 8,91 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP30/1.5/25 8,91 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP30/1.5/50 8,91 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP40/2/10 17,8 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP40/2/25 17,8 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP40/2/50 17,8 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP60/1/25 13,36 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP60/2/10 26,73 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP60/2/25 26,73 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
