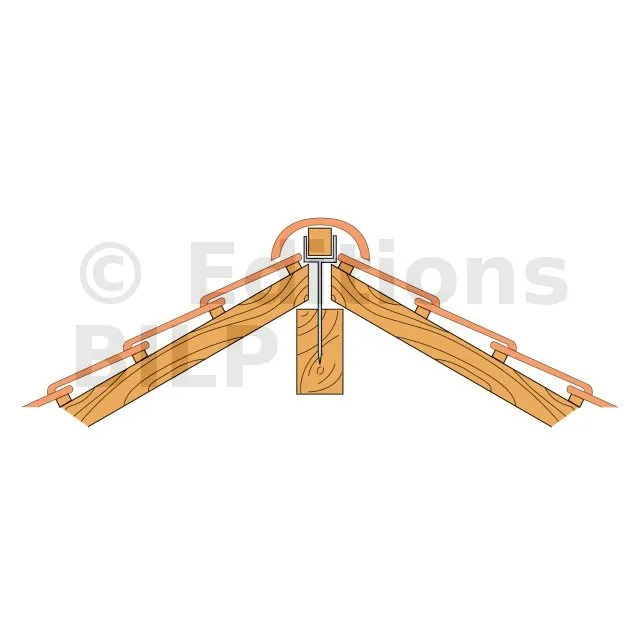

Support de faîtage

• a : poteau
• b : panne
• c : tige filetée
• d : rondelle
• e : écrou
• f : trou borgne
• g : cales

texte=a|points=1325,196,1432,196,1727,359
texte=
|points=1214,198,1113,198,846,363

texte=b|points=1325,317,1432,317,1601,437
texte=
|points=1214,314,1116,314,973,437

texte=e|points=1325,427,1391,427,1452,513
texte=d|points=1325,693,1408,693,1470,623

texte=c|points=1325,1077,1445,1077,1598,798
texte=
|points=1214,1077,1123,1077,936,803

texte=f|points=117,315,199,315,306,479
texte=e|points=117,892,207,892,302,778
texte=d|points=117,1024,211,1024,341,850
texte=g|points=117,188,340,188,538,440

• 1 : Perçage des trous borgnes ==> Si voulez que les fixations soient apparentes, à la surface des pannes, sauter cette étape.
  A l’aide d’une mèche à bois plate de diamètre supérieur à celui de la rondelle, percer à partir du centre des trous à une profondeur = épaisseur de l’écrou + épaisseur de la rondelle + marge de longueur de la tige.
• 2 : Perçage des trous de tiges filetées ==> avec un foret à bois au diamètre de la tige filetée, percer la panne. La mèche plate a normalement laissé une empreinte matérialisant le centre du trou borgne.

texte=1|points=922,144,1070,144,1142,224
texte=2|points=1924,346,1786,346,1692,514|couleur=#ffffff|couleur_fleche=#ffffff
