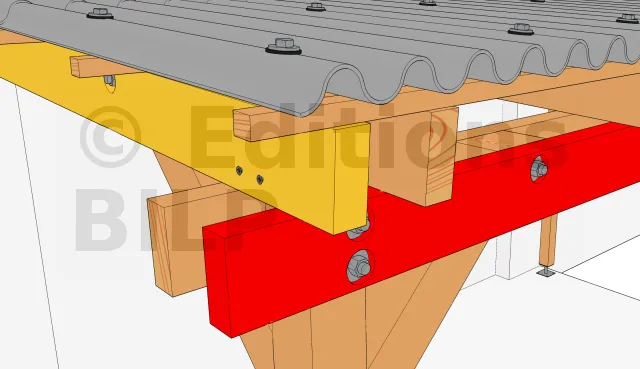

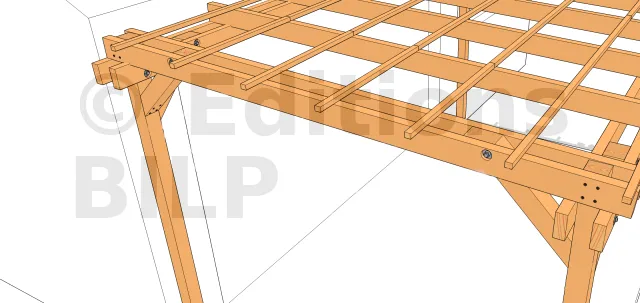

Avant de poser les plaques ondulées, il est important de bien préparer la charpente (panne + chevron). En effet, même si la charpente est très simple, ses éléments doivent être bien fixés et parallèles entre eux, donc de manière équidistante. Selon leur longueur, les plaques ondulées doivent être fixées au moins sur deux chevrons toujours suivant la longueur. La distance maximale laissée entre deux chevrons ne doit pas excéder celle décrite par le fournisseur. Dans le cas où la distance entre les chevrons est trop importante, vous devez ajouter un autre chevron. Bien évidemment, tous les calculs sont prévus bien avant la mise en œuvre.

• df : débords frontaux
• dl : débords latéraux
• 1 : repères pour le débordement latéraux
• 2 : repères pour le débordement frontaux

La pose précise de la première plaque ondulée est importante. Il faut que celle-ci soit bien placée car la pose des autres plaques en dépend. La première plaque est placée sur l’extrémité de la toiture. Assurez-vous bien que les débordements latéraux et frontaux soient bien respectés de part et d’autre des extrémités de la première plaque (c’est-à-dire le long des rives et le long de la gouttière). Il est préconisé de bien mesurer et d’utiliser des repères si nécessaire. Contrôlez l’équerrage de la première plaque avec les chevrons avant de fixer définitivement.

• 1 : Surface de superposition longitudinale
• 2 : Surface de superposition transversale

La pose des autres plaques se fait après que les tire-fonds de la première plaque soient bien fixés. Il en est de même pour les autres plaques.

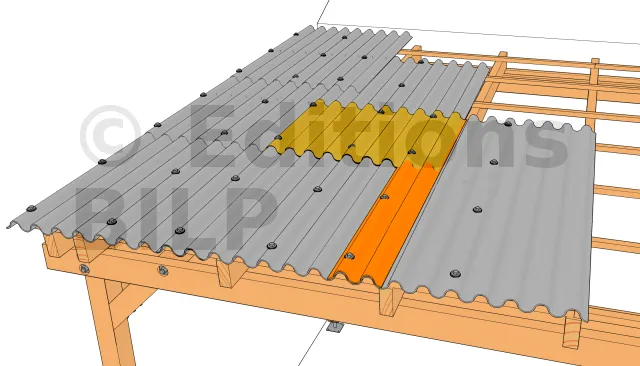

Ne pas oublier de superposer les plaques entre-elles transversalement (minimum une onde complète) et longitudinalement.

• A : Tire-fond
• B : Rondelle en caoutchouc
• C : Plaque de compression en aluminium

Utilisez des tire-fonds pour fixer les plaques. Ils seront placés sur la partie haute d’une onde.
Muni de rondelle en caoutchouc et d’une plaque en aluminium, utilisez une clé à cliquet pour serrer les tire-fonds. Par contre, il faut faire attention à ne pas trop serrer les tire-fonds pour éviter l’éclatement et l’écrasement de la plaque.

• 1 : Perpendicularité

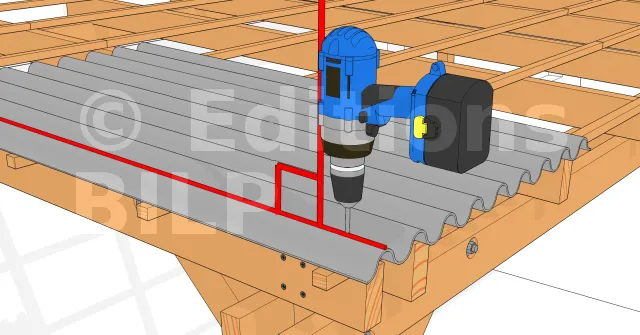

La manière de percer une plaque est importante. En effet, une fausse manœuvre pourrait engendrer une infiltration d’eau de pluie. La plaque doit au moins être fixée sur deux chevrons. Les avant-trous seront réalisés au niveau de ces chevrons. Utilisez une perceuse pour trouer les plaques. Placer la perceuse de manière perpendiculaire à la plaque pour éviter que la mèche ne se casse. Les avant-trous doivent être de même dimension que les tire-fonds.

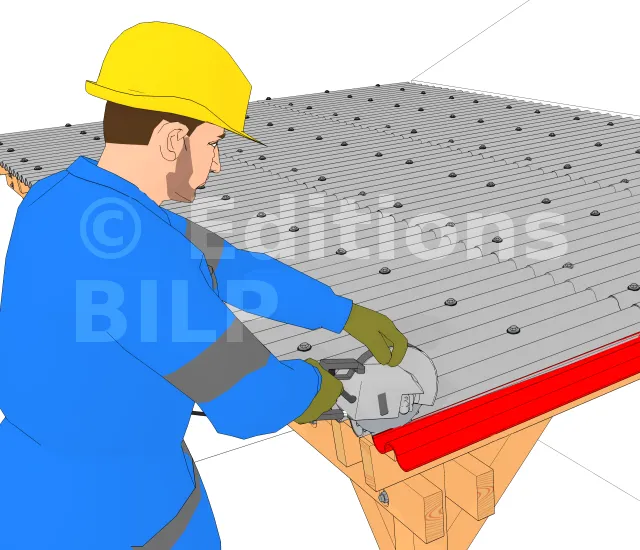

Pour couper les bordures ou les plaques excédentaires, utilisez une disqueuse. Avant la coupe, tracer une ligne de craie que vous suivrez pour éviter les "dents de scies".
