Patte de liaison

Les pattes de liaison PL sont utilisées pour relier des demi-fermes ou des assemblages boulonnés variés.

EN STOCK

Expédition immédiate disponible pour 14 unité(s).

1€⁷⁷

HT / Patte de liaison

(2.12 € TTC)

Longueur :

Référence
Epaisseur
2.5mm
Fabrication
française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Marque
SIMPSON Strong-Tie
Perçages
Pointes : 16 Ø5 - Boulons : 1 Ø11 - Oblong : 1 Ø11x34
Section minimale [mm²]
110
Largeur
65mm

Caractéristiques

Déclarations de performance :FR-DoP-h10/0005

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur : 2,5 mm.

Avantages

Réglage facilité par le trou oblong.

Applications

Support

Porteur : bois, acier, ...
Porté : bois massif, bois lamellé-collé, bois composite, fermes triangulées.

Domaines d’utilisation

Liaison de demi-fermes.
Assemblages boulonnés, ...

Données techniques

Dimensions et Valeurs Caractéristiques

Références	Dimensions [mm]			Perçages			Section minimale [mm²]	Valeurs caractéristiques maximum toléré [kN]
	A	B	Epaisseur	Pointes	Boulons	Oblong
PL180/65/2.5	65	180	2.5	16 Ø5	1 Ø11	1 Ø11x34	110	30.8
PL300/65/2.5	65	300	2.5	28 Ø5	3 Ø11	1 Ø11x34	110	30.8

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fiche technique

Fixations

Pointes annelées CNA4.0 mm,
Boulons,
Tirefonds Ø 10 mm.

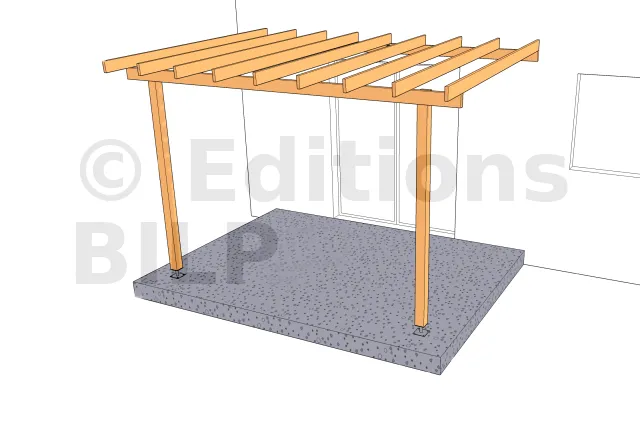

Première vue de ma pergola
