Ancrage IPN

EN STOCK
Expédition immédiate disponible pour 120 unité(s).
2€01
  HT  / Ancrage
(2.41 € TTC)

  • Référence
  • Epaisseur
    4mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (D)
    15mm
  • Hauteur (C)
    30mm
  • Largeur (B)
    40mm
  • Perçages
    6Ø5
  • Hauteur (E)
    110mm

Ancrage IPN

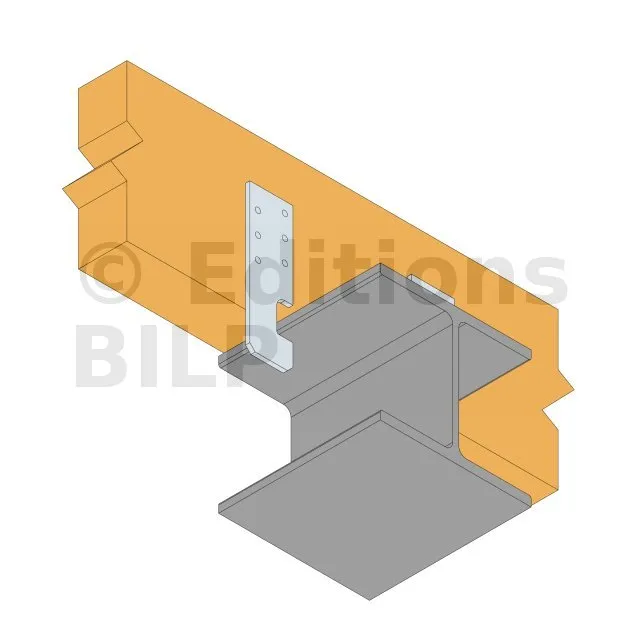

L‘ancrage IPN permet la fixation de solive bois sur poutre en I métallique de type IPN. Cette fixation est assurée par encoches.

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 4 mm.

Avantages

  • Fixé à l’IPN sans fixation.

Applications

Support

  • Porteur : IPN,
  • Porté : poutre en bois.

Domaines d’utilisation

  • Fixation de poutre bois sur poutre IPN,
  • Fixation de poutre IPN sur poutre bois, ...

Données techniques

Dimensions


RéférencesDB nr.NOBB nr.Dimensions [mm]Perçages
A B C D Ep. Ø Nombre
HE135 1837230 46450297 135 40 30 15 4 5 6
HE175 8977894 21593900 175 40 30 15 4 5+13 10+2

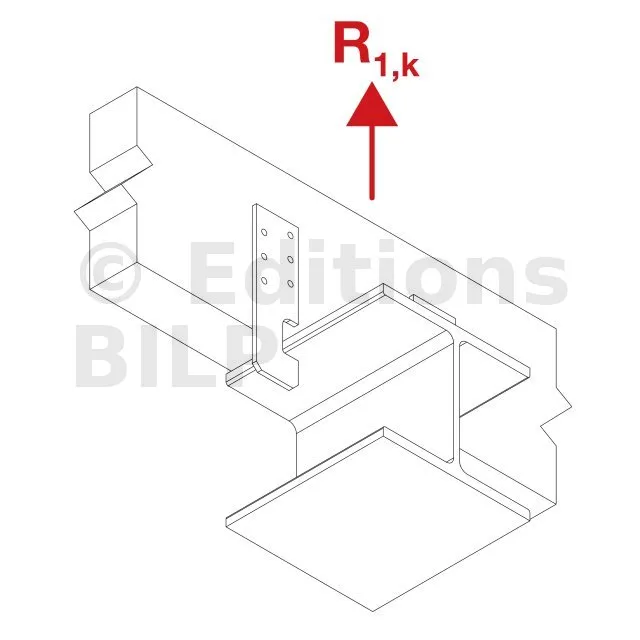

Valeurs caractéristiques - 2 ancrages HE par connexion
RéférencesValeurs Caractéristiques R1,k - 2 ancrages HE par connexion [kN]
Nombre de fixation par HE CNA4.0x35 CNA4.0x50
HE135 6 15.6 18.8
HE175 10 18.8 18.8

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer au site web ou à l’ETE-07/0285.

Les valeurs du tableau ci-dessus sont données pour 2 HE, si utilisation de 4 HE, multiplier les valeurs par 2.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
