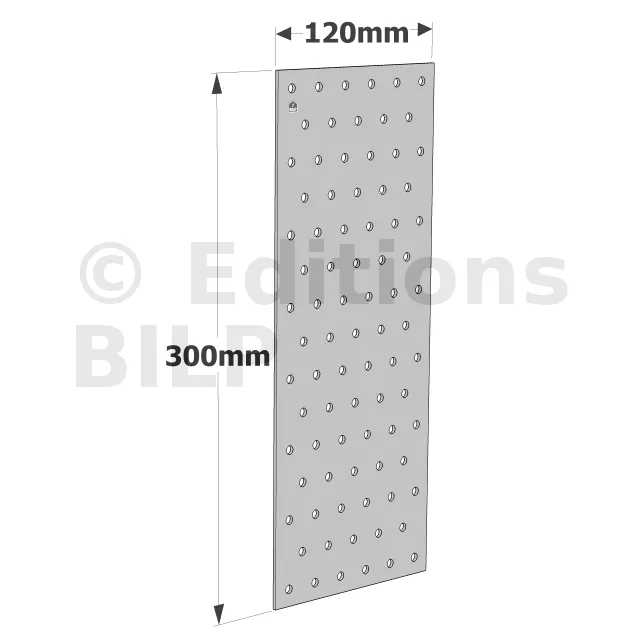

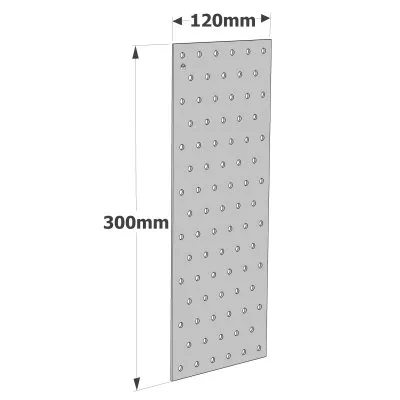

Plaques Perforées - Réf. NP20/120/300

EN STOCK

Expédition immédiate disponible pour 6 unité(s).

4€⁰⁸

HT / plaque

(4.89 € TTC)

Gamme :
- Pour l’intérieur
Largeur :
- 120mm
Longueur :
- 300mm
Conditionnement :
- 1 pièce
Autres choix

Référence
NP20/120/300
Fabrication
Française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346.
Marque
SIMPSON Strong-Tie
Epaisseur
2mm
Trous de perçage
83 Ø5

Plaques Perforées

Les plaques perforées NP sont utilisées dans diverses applications, notamment pour l’aboutage, lors de liaisons poteau-poutre et d’assemblages nécessitant un pliage sur chantier.

Caractéristiques :

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 2 mm.

Avantages :

Grande polyvalence d’applications,
Peut être pliée sur chantier.

Applications

Support :

Porteur : bois massif, bois lamellé-collé, bois composite,...
Porté : bois massif, bois lamellé-collé, bois composite, fermes triangulées, profilés.

Domaines d’utilisation :

Liaison poteau/poutre,
Aboutage,
Réparations,
Assemblages nécessitant un pliage particulier sur chantier.

Dimensions et valeurs caractéristiques

Références	Dimensions [mm]				Perçages	Valeurs Caractéristiques - 1 plaque [kN]
	A	B	Ep.	Qté	Ø	R1.k
NP20/40/120	40	120	2	9	Ø5	min (n x Rlat,k ; 17.8/kmod)
NP20/60/160	60	160	2	20	Ø5	min (n x Rlat,k ; 26.7/kmod)
NP20/60/200	60	200	2	25	Ø5	min (n x Rlat,k ; 26.7/kmod)
NP20/80/160	80	160	2	28	Ø5	min (n x Rlat,k ; 35.6/kmod)
NP20/80/180	80	180	2	32	Ø5	min (n x Rlat,k ; 35.6/kmod)
NP20/80/200	80	200	2	35	Ø5	min (n x Rlat,k ; 35.6/kmod)
NP20/80/220	80	220	2	39	Ø5	min (n x Rlat,k ; 35.6/kmod)
NP20/80/240	80	240	2	42	Ø5	min (n x Rlat,k ; 35.6/kmod)
NP20/100/160	100	160	2	36	Ø5	min (n x Rlat,k ; 44.6/kmod)
NP20/100/200	100	200	2	45	Ø5	min (n x Rlat,k ; 44.6/kmod)
NP20/100/240	100	240	2	54	Ø5	min (n x Rlat,k ; 44.6/kmod)
NP20/120/160	120	160	2	44	Ø5	min (n x Rlat,k ; 53.5/kmod)
NP20/120/220	120	220	2	61	Ø5	min (n x Rlat,k ; 53.5/kmod)
NP20/120/240	120	240	2	66	Ø5	min (n x Rlat,k ; 53.5/kmod)
NP20/120/260	120	260	2	72	Ø5	min (n x Rlat,k ; 53.5/kmod)
NP20/120/300	120	300	2	83	Ø5	min (n x Rlat,k ; 53.5/kmod)
NP20/140/200	140	200	2	65	Ø5	min (n x Rlat,k ; 62.4/kmod)
NP20/140/240	140	240	2	78	Ø5	min (n x Rlat,k ; 62.4/kmod)

Avec :

n : nombre de fixations
Rlat.k : résistance caractéristique au cisaillement d’une fixation

Catalogue plaques perforées

Fixations

Pointes annelées CNA Ø4,0.
Vis CSA Ø5,0.

Installation

Approcher les deux éléments à fixer.
Pointer la plaque sur le 1er élément à fixer.
Pointer la plaque sur le 2nd élément.

Aboutage de chevrons
