KIT ISBMAX + quatre goujons WAM16-151/30 - Réf. PISBMAXIG-K
Le pied de poteau PISBMAXIG-K permet une reprise de charge en compression jusqu’à 9 tonnes en valeur design ainsi que des efforts de soulèvement grâce à son âme verticale. Il doit être boulonné sur un support rigide de type béton. Il est proposé en kit avec quatre goujons WA M16-151/30.
-
RéférencePISBMAXIG-K
-
Fabricationfrançaise
-
MatériauS235JR suivant NF EN 10025-2.
-
MarqueSIMPSON Strong-Tie
-
Largeur (B)120mm
-
Hauteur (C)105mm
-
Largeur (D)200mm
-
Épaisseur t18mm
-
Épaisseur t215mm
-
Hauteur (F)148mm
-
FinitionGalvanisée à chaud suivant NF EN ISO 1461
-
Largeur (E)200mm
-
Perçages platine haute2Ø13
-
Perçages platine basse4Ø17
-
Largeur (A)120mm
-
Connexion bois sur support rigideSur poteau : 2Ø12 (broches STD) ; sur béton : 4Ø16 (goujons WA ; tige filetée)
-
Charge maximale admissible en compression9 tonnes
-
Profondeur (H)90mm
Caractéristiques
Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285
Matière
- Acier S235JR suivant NF EN 10025-2,
- Finition galvanisée à chaud suivant NF EN ISO 1461.
Avantages
- Reprise de charge importante en compression,
- Modèle proposé en kit avec goujons.
Applications
Support
- Porteur : béton,
- Porté : bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation
- Poteau de soutien structure LC,
- Plancher,
- Auvent,
- Veranda, ...
Données techniques

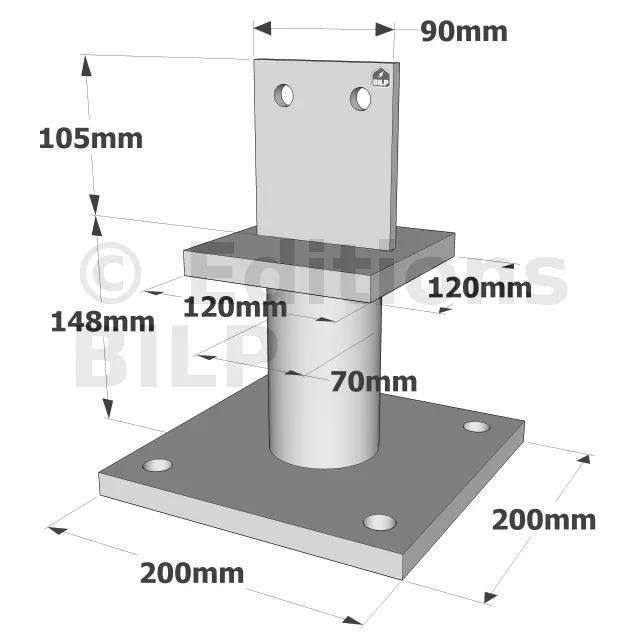

Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | G | H | t1 | t2 | Ø13 | Ø17 | |
PISBMAXIG-K | 120 | 120 | 105 | 200 | 200 | 148 | 70 | 90 | 8 | 15 | 2 | 4 |
Valeurs caractéristiques - Bois sur béton

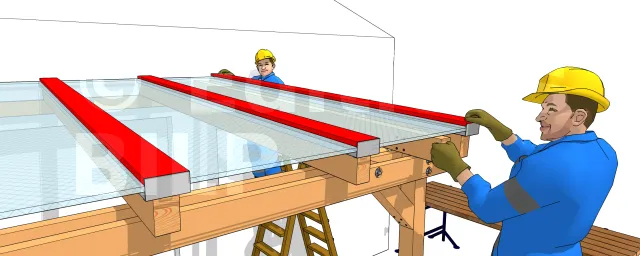

Coller sur le rebord de la future partie haute, de l’adhésif plein, et sur le bord de la partie basse, de l’adhésif perforé (afin d’éviter les remontées d’impuretés et d’insectes dans les plaques). A ce stade, vous pouvez aussi ajouter des rubans adhésifs pleins sur les chevrons transversaux pour éviter la réverbération.
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k | R2,k | R3,k | R4,k | |||||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | Longueur de broches [mm] | ||||||||
120 | 140 | 160 | 120 | 140 | 160 | 120 | 140 | 160 | ||||||
PISBMAXIG-K | 2 | Ø12 | 4 | Ø16* | min (272.2 ; 256.9/kmod) | 34.5 | 38.5 | 42.1 | 22.5 | min (25.2 ; 14.1/kmod) | min (27.5 ; 14.1/kmod) | 7.7 | 9.9 | 12.3 |
Les ancrages au sol et leur capacité doivent toujours être vérifiés.
b = Largeur du bois [mm]
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées - Bois sur béton

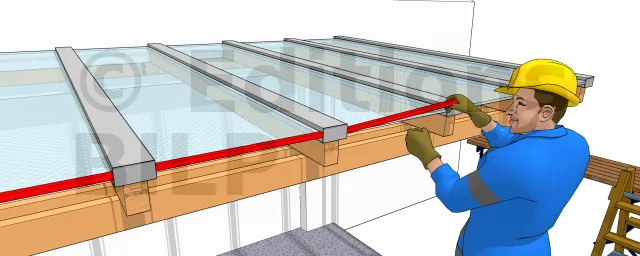

Coller sur le rebord de la future partie haute, de l’adhésif plein, et sur le bord de la partie basse, de l’adhésif perforé (afin d’éviter les remontées d’impuretés et d’insectes dans les plaques). A ce stade, vous pouvez aussi ajouter des rubans adhésifs pleins sur les chevrons transversaux pour éviter la réverbération.
Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k** | R2,k | R3,k** | R4,k | |||||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | Longueur de broches [mm] | ||||||||
120 | 140 | 160 | 120 | 140 | 160 | 120 | 140 | 160 | ||||||
PISBMAXIG-K | 2 | Ø12 | 4 | Ø16* | 272.2 | 34.5 | 38.5 | 42.1 | 22.5 | 20.1 | 20.1 | 7.7 | 9.9 | 12.3 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
Mise en œuvre
Installation
Partie haute :
1. Réaliser une entaille verticale en âme du poteau, d’une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ.
2. Identifier la position des broches (ou boulons) sur les flancs du poteau.
3. Percer transversalement le poteau en Ø12 mm pour y insérer les deux broches.
4. Positionner le poteau sur le pied de poteau et insérer les deux broches.

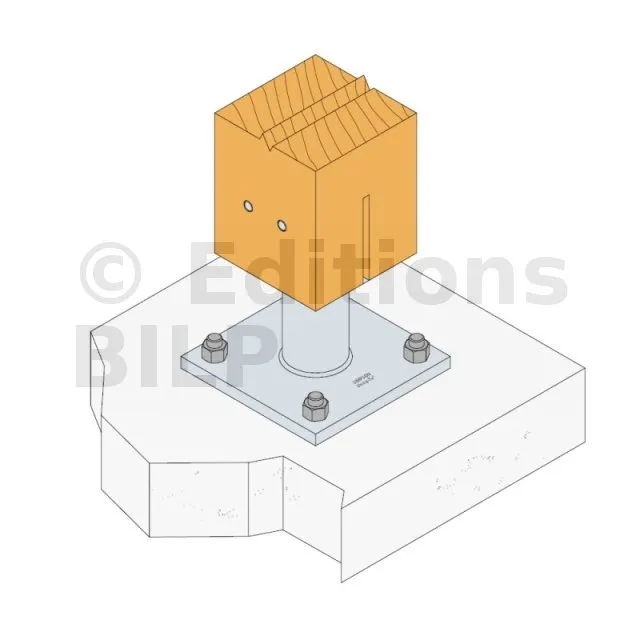

Partie basse :
1. Positionner le poteau verticalement dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.
Fixations
Poteau bois :
- 2 broches STD Ø12,
- La longueur des broches correspond à la section du poteau.
Sur béton :
- Cheville mécanique : goujons WA M16-151/30 (fournis),
- Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.

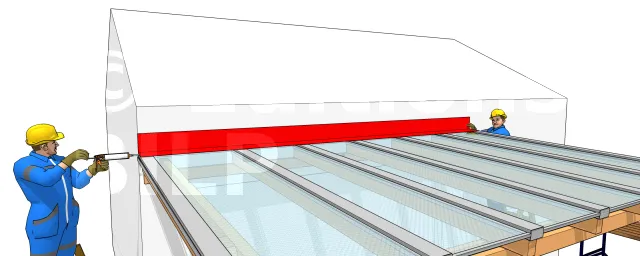

- Cas 1 : dans le cas d’une pose sur une pergola adossée, mettre sur la jonction plaque polycarbonate + mur du bâtiment un solin en plomb, en aluminium ou autre et terminer par un point de silicone dans les vides.
- Cas 2 : dans le cas d’une toiture à deux versants ou plus, poser la faîtière et terminer par un point de silicone dans les vides.
