KIT PISB160G-B + deux goujons WA M12-109/10 - Réf. PISB160G-K

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

• S235JR suivant NF en 10025-2,
• Finition galvanisée à chaud suivant NF EN ISO 1461.

Avantages :

• Reprise de charge importante en compression,
• Modèle proposé en kit avec deux goujons WA M12-109/10.

Applications

Support :

• Porteur : béton
• Porté : bois massif, bois lamellé-collé, bois composite

Domaines d’utilisation :

• Poteau de soutien lamellé-collé,
• Plancher,

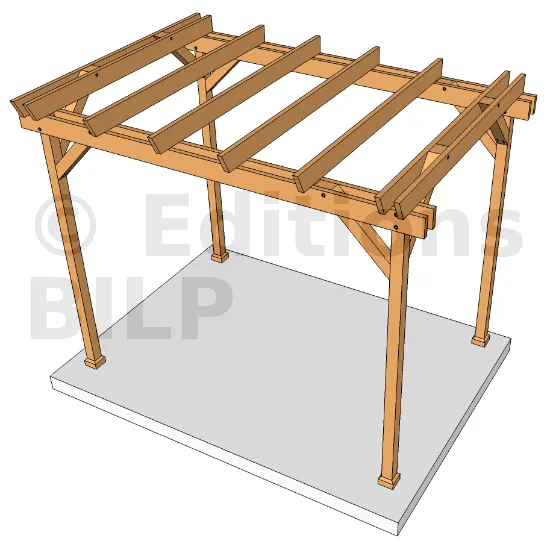

• Auvent,
• Veranda.

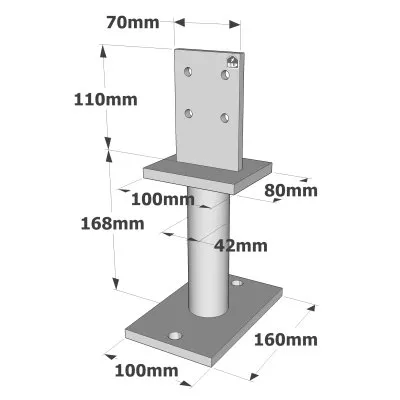

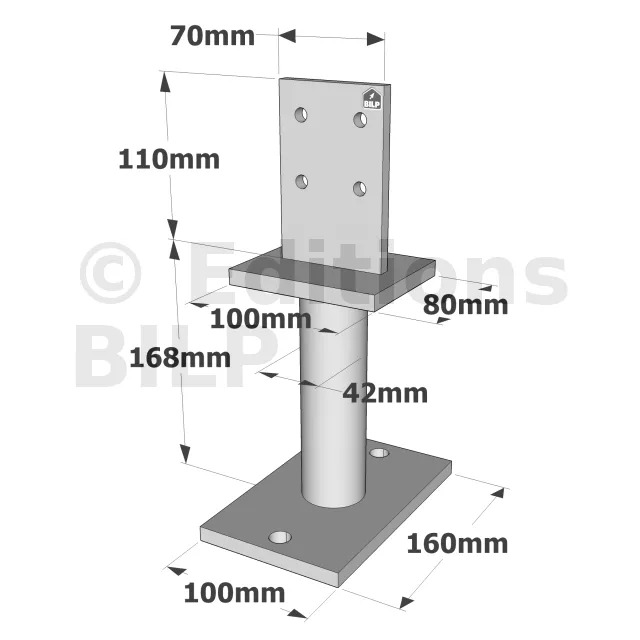

Dimensions

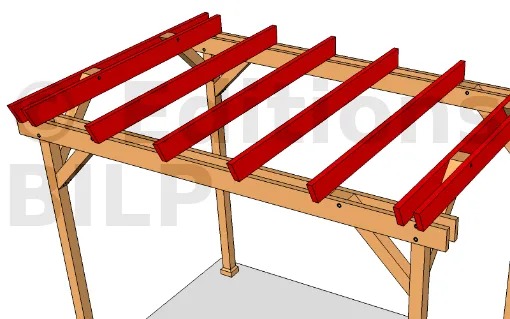

2 - Découpe à longueur

des poutres-porteuses à la mesure LB= cm.

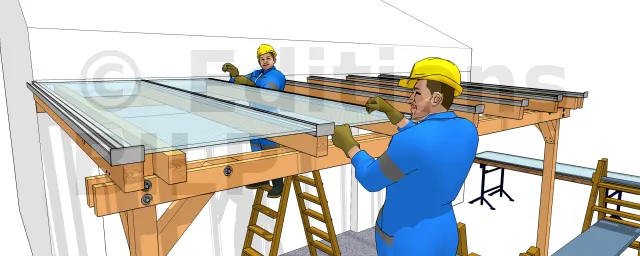

Poser les plaques sur les profilés

Après avoir retiré le film protecteur de la sous-face, positionner les plaques (face avec l’inscription : traité anti-UV - tournée vers le soleil), en laissant 5 mm de jeu entre les plaques et le bord du profilé pour la dilatation.

Valeurs Caractéristiques - Bois sur béton

2 - Découpe à longueur

des poutres-porteuses à la mesure LB= cm.

Poser les rubans adhésifs

Coller sur le rebord de la future partie haute, de l’adhésif plein, et sur le bord de la partie basse, de l’adhésif perforé (afin d’éviter les remontées d’impuretés et d’insectes dans les plaques). A ce stade, vous pouvez aussi ajouter des rubans adhésifs pleins sur les chevrons transversaux pour éviter la réverbération.

Les ancrages au sol et leur capacité doivent toujours être vérifiés.

Valeurs caractéristiques simplifiées - Bois sur béton

2 - Découpe à longueur

des poutres-porteuses à la mesure LB= cm.

Poser les rubans adhésifs

Coller sur le rebord de la future partie haute, de l’adhésif plein, et sur le bord de la partie basse, de l’adhésif perforé (afin d’éviter les remontées d’impuretés et d’insectes dans les plaques). A ce stade, vous pouvez aussi ajouter des rubans adhésifs pleins sur les chevrons transversaux pour éviter la réverbération.

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

Mise en œuvre

Fixations

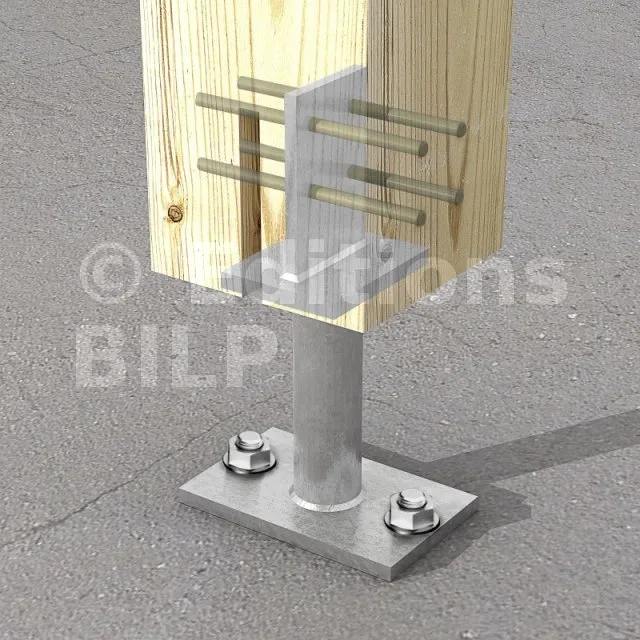

Poteau bois :

• 2 broches STD Ø12,
• ​La longueur des broches correspond à la section du poteau.

Sur béton :

• Cheville mécanique : goujons WA M16-110/5 (fournis)
• Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20

Installation

Partie haute :
1. Réaliser une entaille verticale en âme du poteau, d’une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ,
2. Identifier la position des broches (ou boulons) sur les flancs du poteau,
3. Percer transversalement le poteau en Ø12 mm pour y insérer les deux broches,
4. Positionner le poteau sur le pied de poteau et insérer les deux broches.

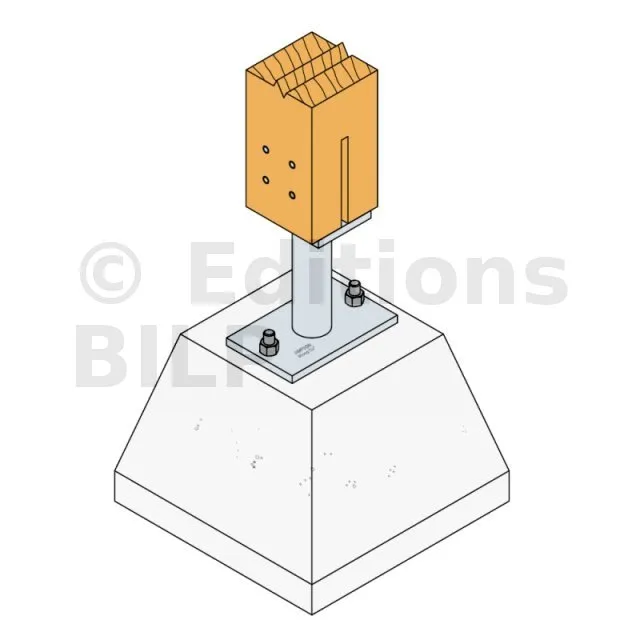

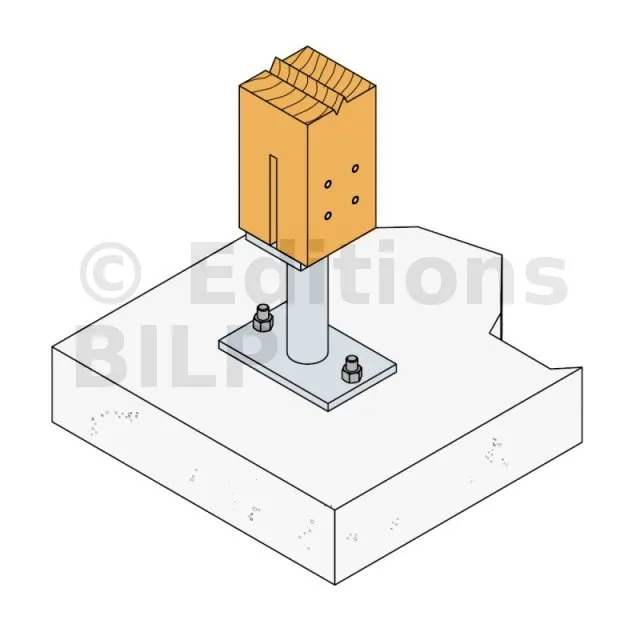

Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.
