Étriers à pente et orientation réglables - Réf. LSSU216/45
-
RéférenceLSSU216/45
-
Epaisseur1.2mm
-
Conditionnement1 pièce
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346 ou G90 suivant ASTM A653
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois porté220mm
-
Hauteur maximale du bois porté360mm
-
Largeur bois portés45mm
-
Perçages sur porteur Ø4x610
-
Perçages sur porté Ø4x67
-
Profondeur90mm
-
Largeur (D)44mm
Étriers à pente et orientation réglables

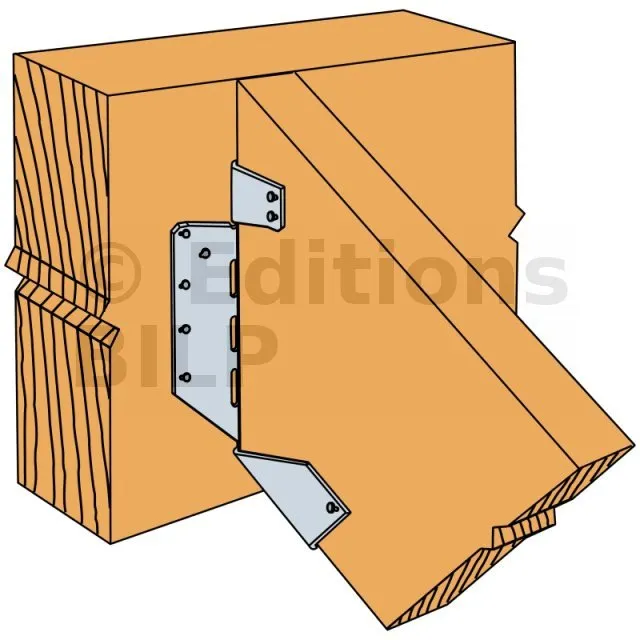

L’étrier à pente et orientation réglable LSSU est un étrier innovant qui permet de régler sur chantier l‘angle et la pente nécessaires pour sa mise en oeuvre jusqu‘à 45° dans les 4 directions.
Caractéristiques :
Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Epaisseur : de 1,2 mm à 2 mm selon les modèles.
Avantages :
- Pente et angle réglable sur chantier,
- Mise en oeuvre dans les 4 dimensions,
- Trous oblongs permettant le clouage en biais si nécessaire.
Applications
Support :
- Porteur : bois massif, bois composite, bois lamellé-collé...
- Porté : poutres en I (avec renforts d’âme), poutres massives, bois composites...
Domaines d’utilisation :
- Fixation de chevrons,
- Arbalétriers,
- Chevêtres...
Données techniques

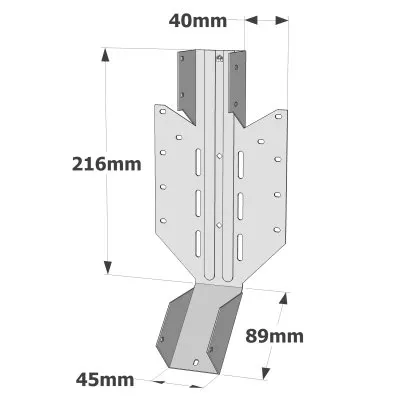

Dimensions
Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||
---|---|---|---|---|---|---|---|
A | B | C | D | t | Ø4x6 | Ø4x6 | |
LSSU181/38 | 38 | 181 | 89 | 44 | 1.2 | 10 | 5 |
LSSU216/38 | 38 | 216 | 89 | 44 | 1.2 | 10 | 7 |
LSSU216/45 | 45 | 216 | 89 | 44 | 1.2 | 10 | 7 |
LSSU216/60 | 60 | 216 | 89 | 50 | 1.2 | 10 | 7 |
LSSU275/66 | 66 | 275 | 90 | 58 | 1.5 | 18 | 11 |
LSSU275/71 | 71 | 275 | 90 | 65 | 1.5 | 18 | 11 |
LSSU216/78 | 78 | 216 | 89 | 75 | 1.6 | 18 | 12 |
LSSU216/90 | 90 | 216 | 89 | 69 | 1.6 | 18 | 12 |
Valeurs caractéristiques - Bois sur Bois - Pente uniquement
Références | Dimensions poutre [mm] | Fixations | Valeurs Caractéristiques [kN] | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Largeur | Hauteur | Porteur | Porté | R1.k | R2.k | |||||||
Min. | Max. | Min. | Max. | Quantité | Type | Quantité | Type | Poutre I à membrures LVL | Bois porté C24 | Poutre I à membrures LVL | Bois porté C24 | |
LSSU181/38 | 36 | 38 | 241 | 241 | 10 | 3.75 x 75 | 5 | 3.75 x 30 | 5.1 | 7.3 | 2.4 | 2.4 |
LSSU216/38 | 36 | 38 | 302 | 302 | 10 | 3.75 x 75 | 7 | 3.75 x 30 | 5.1 | 7.3 | 2.4 | 2.4 |
LSSU216/45 | 43 | 45 | 241 | 356 | 10 | 3.75 x 75 | 7 | 3.75 x 30 | 5.1 | 9.9 | 2.4 | 4 |
LSSU216/60 | 56 | 58 | 241 | 356 | 10 | 3.75 x 75 | 7 | 3.75 x 30 | 9.1 | 9.9 | 2.4 | 4 |
LSSU275/66 | 61 | 63 | 300 | 450 | 18 | 3.75 x 75 | 11 | 3.75 x 30 | - | 10.6 | - | 5.7 |
LSSU275/71 | 68 | 70 | 300 | 450 | 18 | 3.75 x 75 | 11 | 3.75 x 30 | 9.1 | 10.6 | 2.4 | 5.7 |
LSSU216/78 | - | 2x38 | 241 | - | 18 | 4.0 x 100 | 12 | 3.75 x 30 | 9.1 | - | 2.4 | - |
LSSU216/90 | 87 | 89 | 241 | 356 | 18 | 4.0 x 100 | 12 | 3.75 x 30 | 11.2 | 12.4 | 3 | 2.3 |
Valeurs caractéristiques - Bois sur Bois - Angle ou Angle et pente
Références | Dimensions poutre [mm] | Fixations | Valeurs Caractéristiques [kN] | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Largeur | Hauteur | Porteur | Porté | R1.k | R2.k | |||||||
Min. | Max. | Min. | Max. | Quantité | Type | Quantité | Type | Poutre I à membrures LVL | Bois porté C24 | Poutre I à membrures LVL | Bois porté C24 | |
LSSU181/38 | 36 | 38 | 241 | 241 | 9 | 3.75 x 75 | 5 | 3.75 x 30 | 3.4 | 3.2 | 1.5 | 1.5 |
LSSU216/38 | 36 | 38 | 302 | 302 | 9 | 3.75 x 75 | 7 | 3.75 x 30 | 3.4 | 3.2 | 1.5 | 1.5 |
LSSU216/45 | 43 | 45 | 241 | 356 | 9 | 3.75 x 75 | 7 | 3.75 x 30 | 3.4 | 8.1 | 1.5 | 4 |
LSSU216/60 | 56 | 58 | 241 | 356 | 9 | 3.75 x 75 | 7 | 3.75 x 30 | 6.8 | 8.1 | 6.6 | 4 |
LSSU275/66 | 61 | 63 | 300 | 450 | 15 | 3.75 x 75 | 11 | 3.75 x 30 | - | 10.8 | - | 5.7 |
LSSU275/71 | 68 | 70 | 300 | 450 | 15 | 3.75 x 75 | 11 | 3.75 x 30 | 6.8 | 10.8 | 2.4 | 5.7 |
LSSU216/78 | - | 2x38 | 241 | - | 14 | 4.0 x 100 | 12 | 3.75 x 30 | 6.8 | - | 2.4 | - |
LSSU216/90 | 87 | 89 | 241 | 356 | 14 | 4.0 x 100 | 12 | 3.75 x 30 | 7.2 | 7.1 | 3 | 2.3 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations

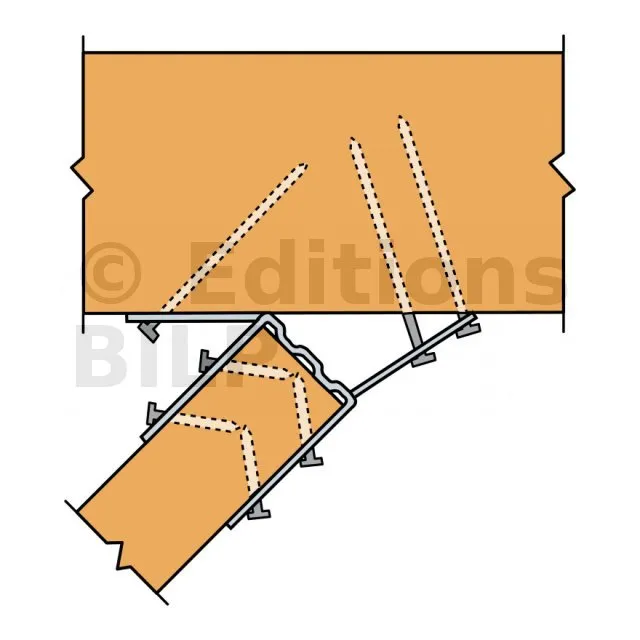

- Les trous oblongs permettent le clouage en biais si nécessaire.
- Le blocage du pied est impératif lorsqu‘il y a une configuration en pente (arbalétrier).
1) Mettre en place rapidement la jambe selon le schéma ci-dessus. Fixer un serre-joint sous la jambe. Ce serre-joint permet d’aligner la jambe sous le poteau tout en la maintenant. Des petits tasseaux de part et d’autre permettront de faciliter l’alignement.
2) Aligner l’extrémité supérieure de la jambe avec la face supérieure des poutres.
3) Positionner un 2ème serre-joint sous la jambe pour la maintenir.

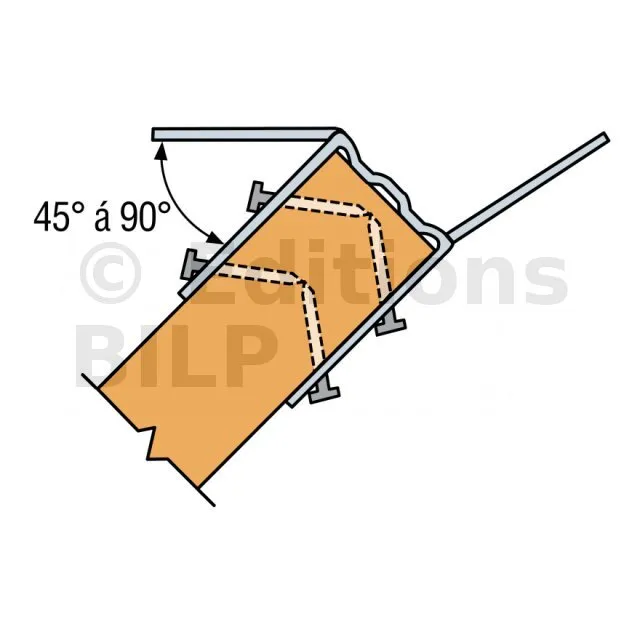

L’angle et la pente de cet étrier peuvent être réglés sur le chantier. Ce produits bénéficie du marquage CE.
