Étriers à pente et orientation réglables - Réf. LSSU216/38 Largeur  : 38mm Hauteur : 216mm

Étriers à pente et orientation réglables - Réf. LSSU216/38

bientôt DISPO
Expédition dans moins de 7 jours.
12€55
  HT  / Etrier
(15.06 € TTC)

  • Référence
    LSSU216/38
  • Epaisseur
    1.2mm
  • Conditionnement
    1 pièce
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346 ou G90 suivant ASTM A653
  • Marque
    SIMPSON Strong-Tie
  • Hauteur minimale du bois porté
    220mm
  • Hauteur maximale du bois porté
    360mm
  • Largeur bois portés
    38mm
  • Perçages sur porteur Ø4x6
    10
  • Perçages sur porté Ø4x6
    7
  • Profondeur
    90mm
  • Largeur (D)
    44mm

Étriers à pente et orientation réglables

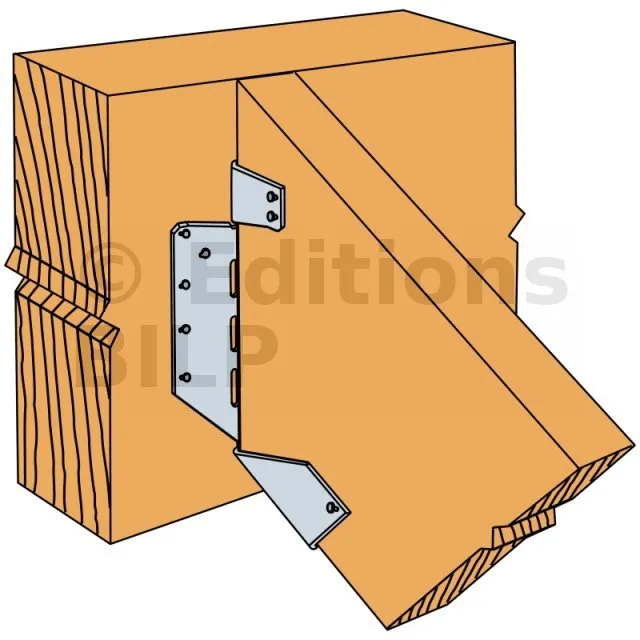

L’étrier à pente et orientation réglable LSSU est un étrier innovant qui permet de régler sur chantier l‘angle et la pente nécessaires pour sa mise en oeuvre jusqu‘à 45° dans les 4 directions.

Caractéristiques :

Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur : de 1,2 mm à 2 mm selon les modèles.

Avantages :

  • Pente et angle réglable sur chantier,
  • Mise en oeuvre dans les 4 dimensions,
  • Trous oblongs permettant le clouage en biais si nécessaire.

Applications

Support :

  • Porteur : bois massif, bois composite, bois lamellé-collé...
  • Porté : poutres en I (avec renforts d’âme), poutres massives, bois composites...

Domaines d’utilisation :

  • Fixation de chevrons,
  • Arbalétriers,
  • Chevêtres...

Données techniques

Dimensions

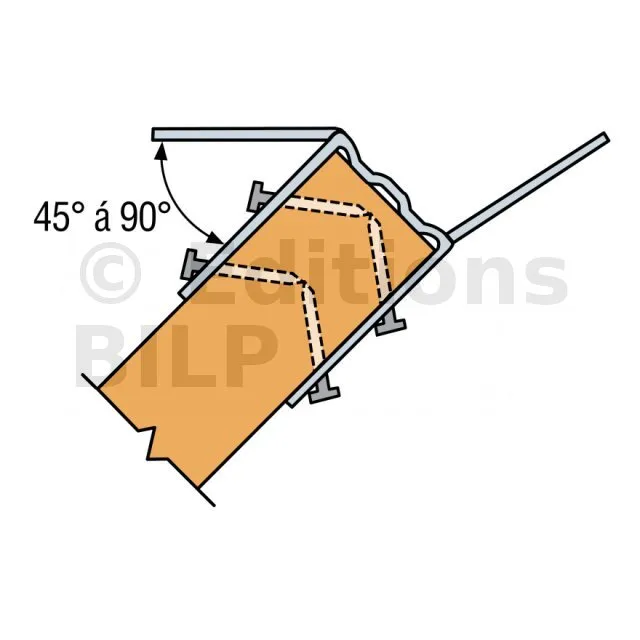

6 - Percer les avant-trous

Avec une mèche à bois D6.

Selon un angle de 45°. Aidez-vous d’un repère visuel telle qu’une équerre à 45°.

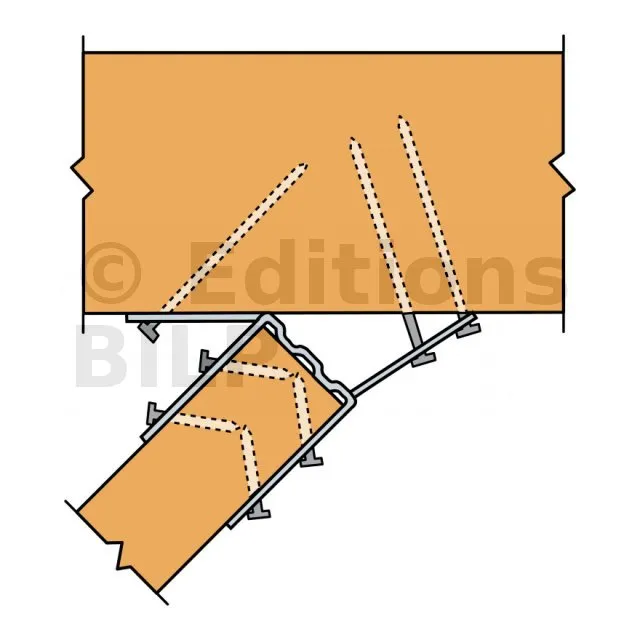

5 - Tracer les répères des avant-trous

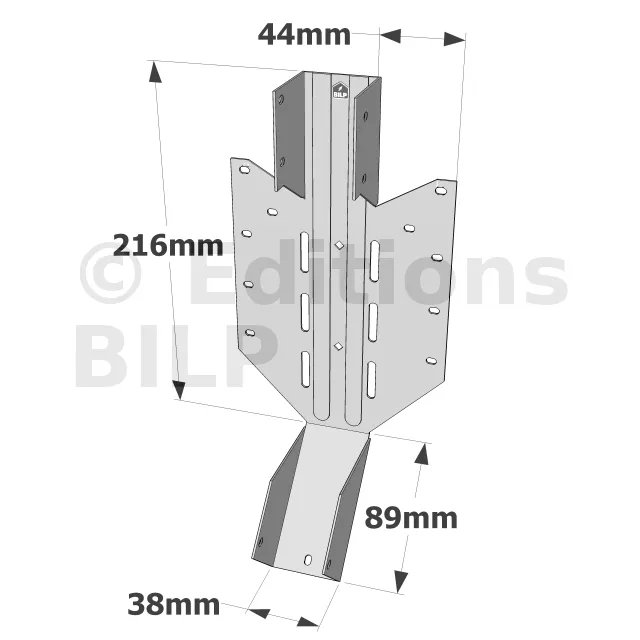

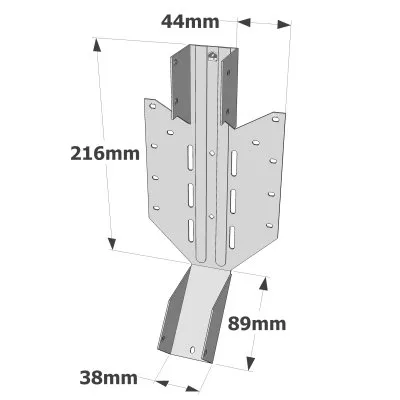

RéférencesDimensions [mm]Perçages sur porteurPerçages sur porté
A B C D t Ø4x6 Ø4x6
LSSU181/38 38 181 89 44 1.2 10 5
LSSU216/38 38 216 89 44 1.2 10 7
LSSU216/45 45 216 89 44 1.2 10 7
LSSU216/60 60 216 89 50 1.2 10 7
LSSU275/66 66 275 90 58 1.5 18 11
LSSU275/71 71 275 90 65 1.5 18 11
LSSU216/78 78 216 89 75 1.6 18 12
LSSU216/90 90 216 89 69 1.6 18 12

Valeurs caractéristiques - Bois sur Bois - Pente uniquement

6 - Percer les avant-trous

Avec une mèche à bois D6.

Selon un angle de 45°. Aidez-vous d’un repère visuel telle qu’une équerre à 45°.


RéférencesDimensions poutre [mm]FixationsValeurs Caractéristiques [kN]
Largeur Hauteur Porteur Porté R1.k R2.k
Min. Max. Min. Max. Quantité Type Quantité Type Poutre I à membrures LVL Bois porté C24 Poutre I à membrures LVL Bois porté C24
LSSU181/38 36 38 241 241 10 3.75 x 75 5 3.75 x 30 5.1 7.3 2.4 2.4
LSSU216/38 36 38 302 302 10 3.75 x 75 7 3.75 x 30 5.1 7.3 2.4 2.4
LSSU216/45 43 45 241 356 10 3.75 x 75 7 3.75 x 30 5.1 9.9 2.4 4
LSSU216/60 56 58 241 356 10 3.75 x 75 7 3.75 x 30 9.1 9.9 2.4 4
LSSU275/66 61 63 300 450 18 3.75 x 75 11 3.75 x 30 - 10.6 - 5.7
LSSU275/71 68 70 300 450 18 3.75 x 75 11 3.75 x 30 9.1 10.6 2.4 5.7
LSSU216/78 - 2x38 241 - 18 4.0 x 100 12 3.75 x 30 9.1 - 2.4 -
LSSU216/90 87 89 241 356 18 4.0 x 100 12 3.75 x 30 11.2 12.4 3 2.3

Valeurs caractéristiques - Bois sur Bois - Angle ou Angle et pente

6 - Percer les avant-trous

Avec une mèche à bois D6.

Selon un angle de 45°. Aidez-vous d’un repère visuel telle qu’une équerre à 45°.


RéférencesDimensions poutre [mm]FixationsValeurs Caractéristiques [kN]
Largeur Hauteur Porteur Porté R1.k R2.k
Min. Max. Min. Max. Quantité Type Quantité Type Poutre I à membrures LVL Bois porté C24 Poutre I à membrures LVL Bois porté C24
LSSU181/38 36 38 241 241 9 3.75 x 75 5 3.75 x 30 3.4 3.2 1.5 1.5
LSSU216/38 36 38 302 302 9 3.75 x 75 7 3.75 x 30 3.4 3.2 1.5 1.5
LSSU216/45 43 45 241 356 9 3.75 x 75 7 3.75 x 30 3.4 8.1 1.5 4
LSSU216/60 56 58 241 356 9 3.75 x 75 7 3.75 x 30 6.8 8.1 6.6 4
LSSU275/66 61 63 300 450 15 3.75 x 75 11 3.75 x 30 - 10.8 - 5.7
LSSU275/71 68 70 300 450 15 3.75 x 75 11 3.75 x 30 6.8 10.8 2.4 5.7
LSSU216/78 - 2x38 241 - 14 4.0 x 100 12 3.75 x 30 6.8 - 2.4 -
LSSU216/90 87 89 241 356 14 4.0 x 100 12 3.75 x 30 7.2 7.1 3 2.3
