Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. AE116

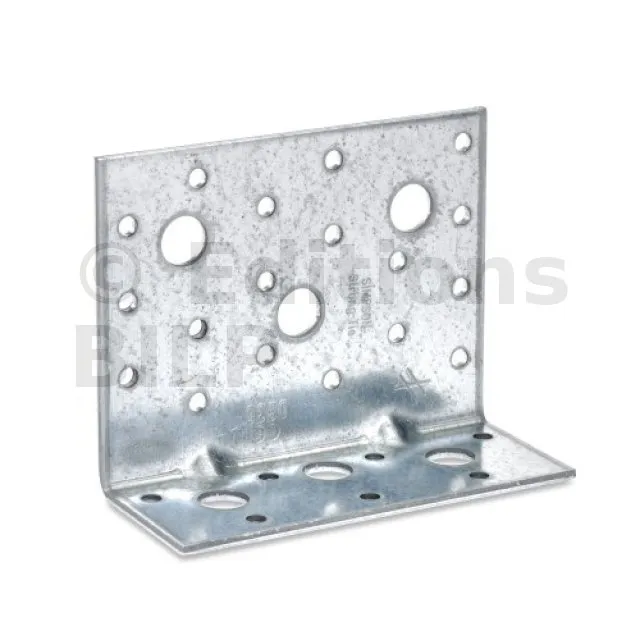

Equerre large renforcée AE

Caractéristiques

Déclarations de performance : FR-DoP-e06/0106 ;

Agréments techniques : ETA-06/0106 ;

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346

Avantages

• Peut s’utiliser pour les assemblages bois-bois ou bois-béton

Applications

Support

• Porteur : bois massif, bois lamellé-collé, CLT, béton...
• Porté : bois massif, bois composite, bois lamellé-collé, CLT...

Domaines d’utilisation

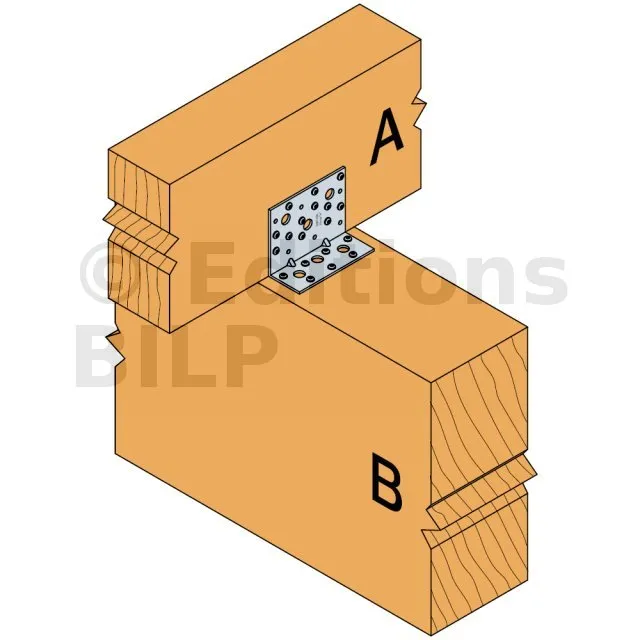

• Fixation de lisse et de montants,
• Ancrage de chevrons,
• Fixation de panneaux lamellés croisées (CLT)...

Données techniques

Dimensions

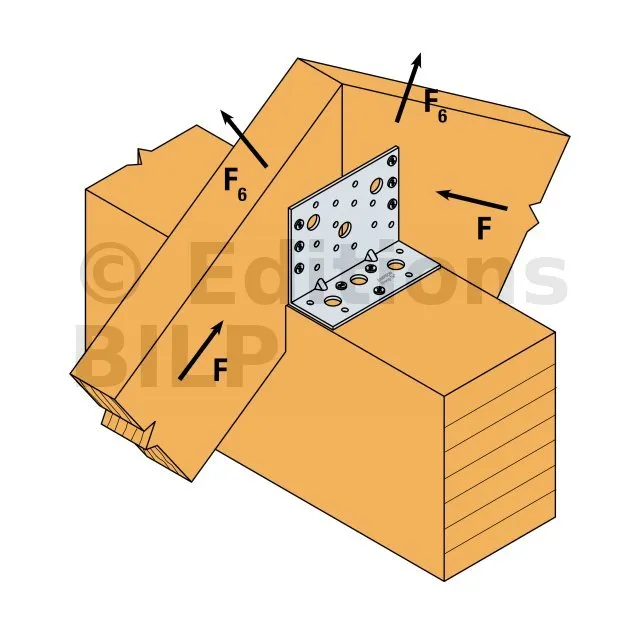

Valeurs caractéristiques - Bois sur bois - Clouage total

Indication chez le fournisseur

1. R4,k / 5,k sont déterminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
2. Si la conception de la structure empêche la rotation de l’élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.

* Pour d’autres configuration d’assemblage (plan de clouage, direction d’effort ...), merci de vous référer à l’ETE-06/0106.

Valeurs caractéristiques - Bois sur bois - Clouage partiel

Indication chez le fournisseur

1. R4,k / 5,k sont déterminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
2. Si la conception de la structure empêche la rotation de l’élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.

* Pour d’autres configuration d’assemblage (plans de clouages, direction d’effort ...), merci de vous référer à l’ETA-06/0106.

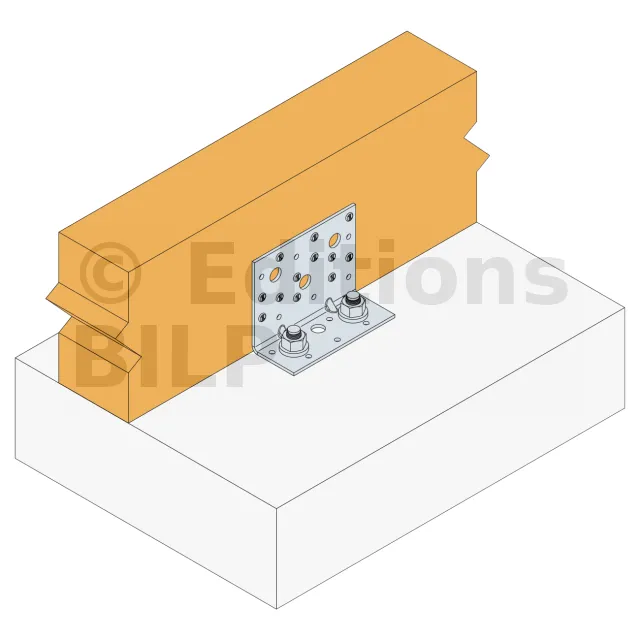

Valeurs caractéristiques - Connexion bois sur béton

Indication chez le fournisseur

1. R4,k / 5,k sont déterminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
2. La capacité résistante de l’ancrage doit être au minimum de 15,3 kN, à la fois pour l’arrachement et le cisaillement. La capacité résistante de l’assemblage doit être réduite proportionnellement si la résistance de l’ancrage est inférieure à 15,3 kN.
3. Si la conception de la structure empêche la rotation de l’élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.

* Pour d’autres configuration d’assemblage (plans de clouages, direction d’effort ...), merci de vous référer à l’ETE-06/0106.

Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide

Indication chez le fournisseur

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé

Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

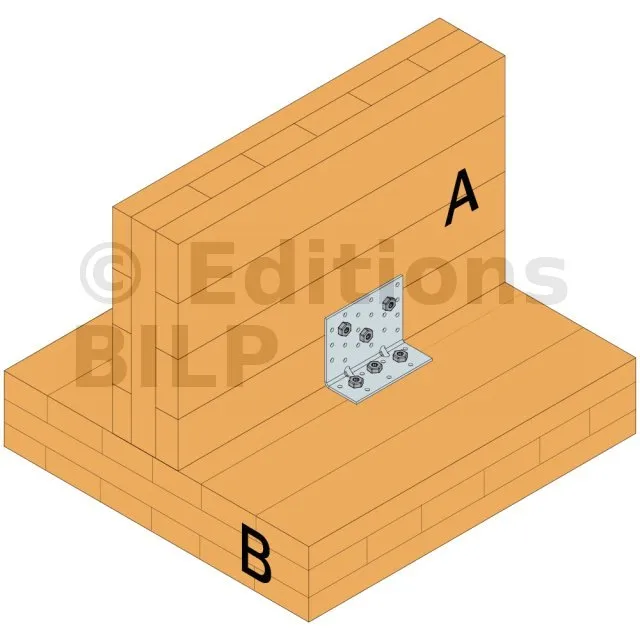

Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres

Indication chez le fournisseur

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
