Sabot à bretelle sur mesure, profondeur 48mm - Réf. AG703
Le sabot à bretelles AG703 et AG713 offrent la possibilité d‘être réglé en hauteur en rabattant les bretelles sur le porteur suivant le type de configuration souhaité.
-
RéférenceAG703
-
FabricationFrançaise
-
MatériauAcier galvanizé S250GD + Z275 selon NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)48mm
-
Hauteur (B)(344-Largeur (A))/2
-
Hauteur (E)(680-Largeur (A))/2
-
Profondeur (F)49.2mm
-
Profondeur (D)25mm
-
Perçages sur porteur Ø4.518
-
Perçages sur porté Ø4.510
Avantages des sabots à bretelles sur mesure
- Adaptabilité et personnalisation : Les sabots à bretelles sur mesure sont conçus pour s’adapter parfaitement aux dimensions et aux exigences particulières de chaque projet de construction. Cette adaptabilité permet d’optimiser la connexion entre les éléments porteurs et portés, réduisant ainsi les risques d’ajustements imprécis qui peuvent compromettre la stabilité de la structure.
- Robustesse et durabilité : En étant spécifiquement fabriqués pour répondre aux contraintes particulières de votre projet, ces sabots offrent une robustesse accrue. Fabriqués à partir de matériaux de haute qualité, ils sont capables de supporter des charges importantes et de résister aux conditions environnementales les plus sévères, garantissant une longévité exceptionnelle.
- Efficacité de l’installation : Ces connecteurs sur mesure sont conçus pour faciliter l’installation, minimisant les temps d’ajustement sur site. Grâce à une conception précise et à des spécifications détaillées, ils permettent une installation rapide et sans erreur, ce qui est crucial pour les projets de grande envergure où le temps et l’efficacité sont des facteurs déterminants.
Applications :
Support
- Porteur : Bois massif, bois composite, bois lamellé-collé
- Porté : Poutres en I, bois massif, bois composite
Domaine d’utilisation :
- Charpentes complexes : Pour les projets de charpente aux géométries complexes, les sabots sur mesure offrent une solution parfaite pour assurer des connexions solides et précises. Que ce soit pour des fermes de toit, des structures en treillis, ou des charpentes en bois lamellé-collé, ils garantissent une stabilité optimale.
- Solives et planchers : Dans la construction de planchers, ces sabots permettent de fixer solidement les solives aux poutres porteuses. Cette fixation est essentielle pour garantir l’intégrité structurelle et éviter les mouvements indésirables qui pourraient compromettre la sécurité et le confort des occupants.
- Structures extérieures : Pour les terrasses, les balcons et autres structures extérieures, les sabots à bretelles sur mesure assurent une fixation robuste et durable des éléments en bois, résistant aux intempéries et aux variations climatiques.
Sabot à bretelles
Les sabot à bretelles AG703 et AG713 offrent la possibilité d‘être réglé en hauteur en rabattant les bretelles sur le porteur suivant le type de configuration souhaité.
Domaines d’utilisation
- Fixation de chevrons,
- Solives,
- Chevêtres, ...

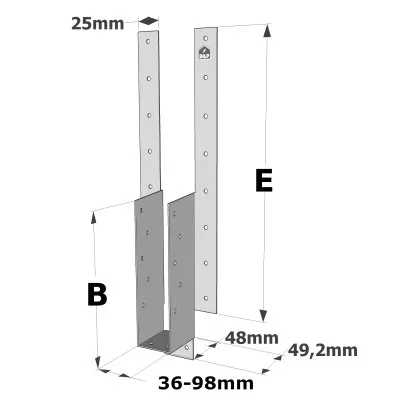

Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø4.5 | Ø4.5 | |
| AG703 | 36-98 | (344-A)/2 | 48 | 25 | (680-A)/2 | 49.2 | 1.2 | 18 | 10 |
| AG713 | 38-100 | (300-A)/2 | 60 | 30 | (970-A)/2 | 61.5 | 1.5 | 84 | 18 |
Valeurs caractéristiques - Bois sur Bois - Ailes à plat
| Références | Valeurs caractéristiques - Bois sur Bois - Ailes à plat | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | |||||
| Porteur | Porté | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | |
| Qté | Qté | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | |
| AG713 | 20 | 4 | 21.4 | 5.7 | 24.3 | 5.7 | 28.2 | 6.7 |
Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus
| Références | Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | ||||||
| Porteur | Porté | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | ||
| Platine haute | Face | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | ||
| Qté | Qté | Qté | |||||||
| AG713 | 4 | 2 | 4 | 11.4 | 5.4 | 12.1 | 5.7 | 14.2 | 6.7 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur le porté :
- Pointes annelées CNA Ø3,1x35 pour la référence AG703.
- Pointes annelées CNA Ø4,0x50 pour la référence AG713.
Sur le porteur bois :
- Pointes annelées CNA Ø3,1x35 pour la référence AG703.
- Pointes annelées CNA Ø4,0x50 pour la référence AG713.
Installation
2 configurations possibles :
- Ailes à plat, montage traditionnel à l’identique des sabots à ailes extérieures,
- Ailes pliées pour ajuster la hauteur du sabot par rapport à l’élément porteur. Clouer les ailes rabattues.
