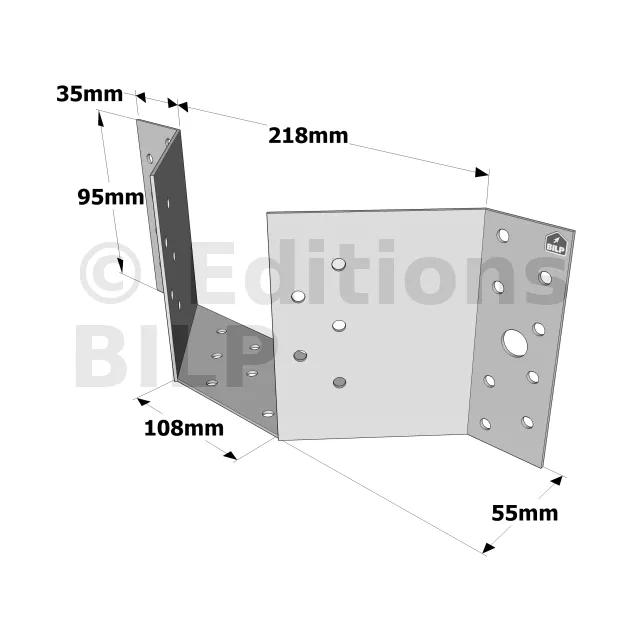

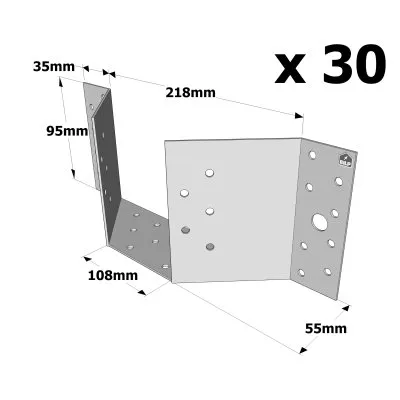

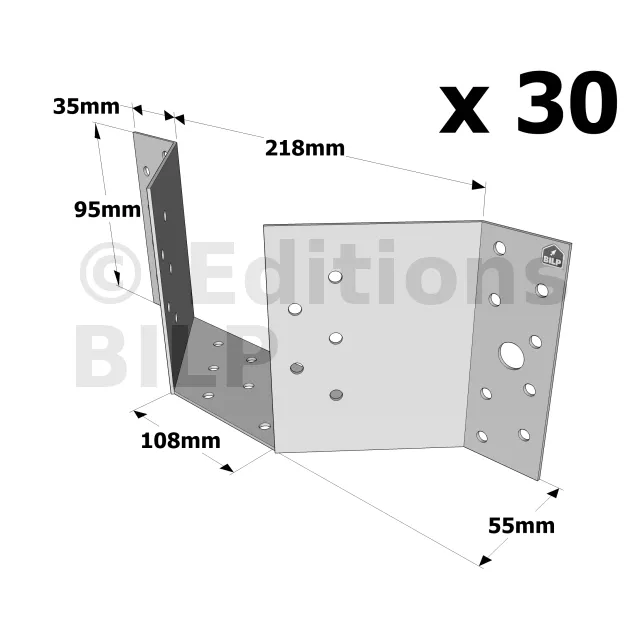

Etrier à angle 45° (droit et gauche) - Réf. ET301_30 Hauteur (B) : 95mm Largeur (A)  : 108mm Conditionnement : 30 pièces

Etrier à angle 45° (droit et gauche) - Réf. ET301_30

bientôt DISPO
Expédition estimée dans 8 jours.
11€18
  HT  / pièce
soit 335.40€ pour 30 pièces
(402.48 € TTC)
    • 95mm
    • 108mm
    • 30 pièces
  • Autres choix

  • Référence
    ET301_30
  • Epaisseur
    1,5mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Hauteur poutre max.
    145mm
  • Hauteur poutre min.
    97mm
  • Largeur poutre
    2x38mm
  • Perçages sur porteur Ø5 [mm]
    16
  • Perçages sur porté Ø5 [mm]
    16
  • Perçages sur porteur Ø11 [mm]
    2
  • Profondeur (C)
    55mm
  • Largeur (D)
    218mm
  • Largeur (F)
    35mm

Caractéristiques

Déclarations de performance : FR-DoP-e07/0234 ;
Agréments techniques : ETA-07/0234 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 1,5 mm.

Données techniques

Dimensions

Dimensions ENORA_C
Module 4 : pergola en L

Duplication (x1) suivant la largeur et la profondeur.

RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur A B C D F t Ø5 Ø11 Ø5
Min. Max.
ET248 38 97 145 59 92 65 189 46 1.5 14 2 6
ET260 47 97 145 67 95 55 177 35 1.5 16 2 10
ET301 2x38 97 145 108 95 55 218 35 1.5 16 2 16

Valeurs caractéristiques - Solive sur poutre

Dimensions ENORA_C
RéférencesFixationsValeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k
Qté Qté CNA4,0x35 CNA4,0x35
ET248 14 6 8.7 2
ET260 16 10 10.5 5.4
ET301 16 16 11.2 6.3

Utiliser une équerre à angle ajustable LS30 pour augmenter la stabilité si la hauteur du porté est supérieure à 195mm

Valeurs caractéristiques - Bois sur béton
Modèle ENORA_A
  • Dimensions maximales :
    • Profondeur : 0 à 368 cm,
    • Largeur : 0 à 296 cm.
  • Dimensions : 250 x 350 cm
  • Surface : 8,75 m²
  • Prix : à partir de 997 €
RéférencesFixationsValeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k
Qté Type Qté Type CNA4,0x35
ET248 2 Ø10 14 CNA** 8.7
ET260 2 Ø10 16 CNA** 10.5
ET301 2 Ø10 16 CNA** 11.2

Utiliser une équerre à angle ajustable LS30 pour augmenter la stabilité si la hauteur du porté est supérieure à 195mm.

* Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs décrites dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (Notre logiciel gratuit Anchor Designer est disponible sur notre site internet).

** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans l’aile A. Les valeurs dépendent du type de fixations utilisées.

Avantages

  • Utilisable en angle à 45° gauche ou droit : La conception symétrique des étriers permet une utilisation interchangeable, s’adaptant facilement aux exigences spécifiques de chaque projet sans nécessiter de modifications supplémentaires.
  • Fixation sur bois ou sur béton : Ces étriers sont conçus pour être fixés solidement tant sur des structures en bois que sur des surfaces en béton, offrant ainsi une flexibilité accrue pour divers types de constructions.

Applications

Support

  • Porteur : Les étriers à angle 45° peuvent être fixés sur une variété de matériaux porteurs, incluant le bois massif, le bois composite, le lamellé-collé, le béton et même l’acier. Cette diversité de supports porteurs permet une utilisation dans des contextes variés, répondant aux exigences structurelles des projets de construction modernes.
  • Porté : En ce qui concerne les matériaux portés, ces étriers sont principalement utilisés avec du bois massif, garantissant une solidité et une durabilité optimales pour les structures supportées.

Domaines d’utilisation

  • Fixation de fermettes : Les étriers à angle 45° sont particulièrement adaptés pour la fixation de fermettes, assurant une connexion stable et fiable entre les différents éléments de la charpente.
  • Charpentes industrialisées : Dans le cadre de charpentes industrialisées, ces étriers jouent un rôle crucial en offrant une solution de fixation standardisée, facilitant ainsi l’assemblage rapide et sécurisé des structures en bois et en béton.
