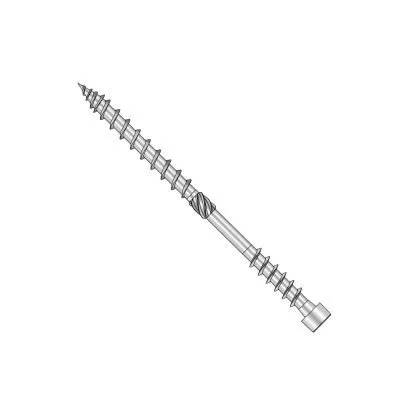

Vis à tête cylindrique et double filetage - Diamètre 8mm - Réf. ESCRT2R8X450
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Vis à tête cylindrique double filetage
La vis à tête cylindrique double filetage ESCRT2R est préconisée pour la fixation d’isolants rigides et semi-rigides sous toiture type sarking.
Caractéristiques
Agréments techniques :EN-ETA-13/0796 ;
Déclarations de performance :FR-DoP-e13/0796 ;
Matière
- Acier zingué blanc.
Avantages
- Tête cylindrique : diminue l’éclatement du bois et rend la fixation invisible dans le bois,
- Double filetage large et asymétrique : permet un vissage et un serrage rapide,
- Partie centrale non filetée : garde intact l’isolant et les membranes d’étanchéité.
Applications
Support
- Bois massif,
- Chevrons.
Domaines d’utilisation
- Fixation d’isolation de toiture en sarking,
- Isolation par l’extérieur avec des isolants rigides ou semi-rigides (types panneaux de fibres de bois par exemple).
Données techniques
Dimensions
- VIDÉOS exclusives,
- outils de calcul,
- forum,
- support personnalisé,
- etc.
| Références | Dimensions fixations [mm] | Embout | |||||
|---|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | lg2 | ||
| ESCRT2R8X240 | 8 | 240 | 10.2 | 5.3 | 84 | 80 | T-40 |
| ESCRT2R8X260 | 8 | 260 | 10.2 | 5.3 | 100 | 80 | T-40 |
| ESCRT2R8X280 | 8 | 280 | 10.2 | 5.3 | 100 | 80 | T-40 |
| ESCRT2R8X300 | 8 | 300 | 10.2 | 5.3 | 100 | 80 | T-40 |
| ESCRT2R8X320 | 8 | 320 | 10.2 | 5.3 | 100 | 80 | T-40 |
| ESCRT2R8X340 | 8 | 340 | 10.2 | 5.3 | 100 | 80 | T-40 |
| ESCRT2R8X360 | 8 | 360 | 10.2 | 5.3 | 100 | 80 | T-40 |
| ESCRT2R8X400 | 8 | 400 | 10.2 | 5.3 | 100 | 80 | T-40 |
| ESCRT2R8X450 | 8 | 450 | 10.2 | 5.3 | 100 | 80 | T-40 |
Valeurs Caractéristiques
| Références | Propriétés caractéristiques | |||
|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique [My.k] [Nm] | Paramètre de résistance caractéristique à l’arrachement [fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête [fhead.k] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | |
| ESCRT2R8X240 | 22.6 | 10.7 | 12.4 | 22.7 |
| ESCRT2R8X260 | 22.6 | 10.7 | 12.4 | 22.7 |
| ESCRT2R8X280 | 22.6 | 10.7 | 12.4 | 22.7 |
| ESCRT2R8X300 | 22.6 | 10.7 | 12.4 | 22.7 |
| ESCRT2R8X320 | 22.6 | 10.7 | 12.4 | 22.7 |
| ESCRT2R8X340 | 22.6 | 10.7 | 12.4 | 22.7 |
| ESCRT2R8X360 | 22.6 | 10.7 | 12.4 | 22.7 |
| ESCRT2R8X400 | 22.6 | 10.7 | 12.4 | 22.7 |
| ESCRT2R8X450 | 22.6 | 10.7 | 12.4 | 22.7 |
Epaisseur d’isolant
| Références | Epaisseur isolant maximum [mm] |
|---|---|
| ESCRT2R8X240 | 125 |
| ESCRT2R8X260 | 143 |
| ESCRT2R8X280 | 160 |
| ESCRT2R8X300 | 177 |
| ESCRT2R8X320 | 195 |
| ESCRT2R8X340 | 212 |
| ESCRT2R8X360 | 229 |
| ESCRT2R8X400 | 264 |
| ESCRT2R8X450 | 307 |
Epaisseur d’isolant maximum lorsqu’une contrelatte de 30 mm est utilisée avec un angle entre axe de la vis et contrelatte de 60°.
