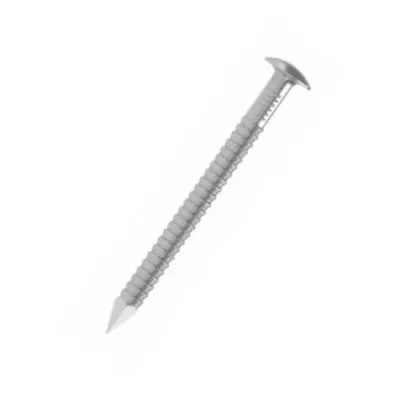

Pointe annelée tête bombée - Inox A4 D=3.1mm, L=75mm, BTE250 - ARA43.1X75 - Réf. 74227
Pointe annelée tête bombée - Inox A4
La pointe annelée avec sa tête légèrement bombée en inox A4 est principalement utilisée pour des bardages bois en environnement corrosif.
Caractéristiques
Déclaration de performance : FR-DoP-h17/0019-04
Matière
- Acier inoxydable A4 (316) suivant NF EN 10088
Avantages
- Étanchéité parfaite assurée grâce à la tête légèrement bombée,
- Forme annelée : haute résistance à l’arrachement,
- Très bonne résistance à la corrosion...
Applications
Support
- Bois massif, Red Cedar...
Domaines d’utilisation
- Bardage : tous types de lames bois pour l’extérieur.
Données techniques
Dimensions
Pour chaque bardeau à couper, et à partir de la surface arrière supérieure, couper les bardeaux au niveau des lignes d’onglet. Couper les coins supérieurs de chaque carré avec une coupe en biais, en commençant juste en dessous de la bande d’étanchéité pour éviter les chevauchements dans la zone de révélation.
Ajouter les bardeaux de la deuxième à la cinquième rangée, en travaillant de manière ascendante à partir de la deuxième rangée, et maintenir une forme constante. Insérez les bardeaux de grande dimension sous les bardeaux de petite dimension laissés partiellement cloués, puis clouez-les ensemble.
| Références | Code article] [mm] | Dimensions fixations [mm] | ||||||
|---|---|---|---|---|---|---|---|---|
| d | l | dh | Ah | ht | lg | lp | ||
| ARA41.9X20 | 74219 | 1.9 | 20 | 4.8 | 17.7 | 0.8 | 15 | - |
| ARA41.9X25 | 74220 | 1.9 | 25 | 4.8 | 17.7 | 0.8 | 20 | - |
| ARA41.9X30 | 74221 | 1.9 | 30 | 4.8 | 17.7 | 0.8 | 25 | - |
| ARA41.9X35 | 74222 | 1.9 | 35 | 4.8 | 17.7 | 0.8 | 30 | - |
| ARA42.9X35 | 74223 | 2.3 | 35 | 5.5 | 23.8 | 1.3 | 27 | - |
| ARA42.3X45 | 74224 | 2.3 | 45 | 5.5 | 23.8 | 1.2 | 32 | - |
| ARA42.3X50 | 74225 | 2.3 | 50 | 5.5 | 23.8 | 1.4 | 37 | - |
| ARA42.5X60 | 74226 | 2.5 | 60 | 5.7 | 25.5 | 1.3 | 42 | - |
| ARA43.1X75 | 74227 | 3.1 | 75 | 7.5 | 44.2 | 1.8 | 46 | - |
| Références | Code article] [mm] | |||
|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique [My.k] [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90°[fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête -fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction -ftens,k [ftens.k] [kN] | |
| ARA42.9X35 | 1839 | 8.5 | 22.8 | 3.2 |
| ARA42.3X45 | 1839 | 8.5 | 22.8 | 3.2 |
| ARA42.3X50 | 1784 | 6.2 | 29.3 | 3.2 |
| ARA42.5X60 | 2257 | 6 | 60 | 3.5 |
| ARA43.1X75 | 4409 | 7.1 | - | 5.7 |
