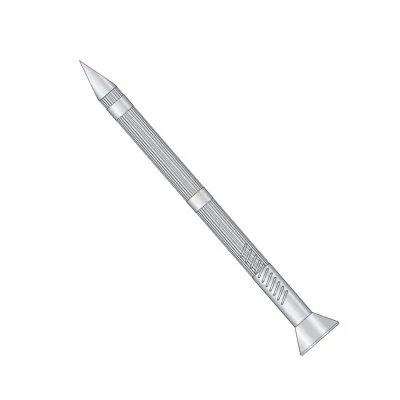

Pointe à béton electrozinguée
La pointe à béton électrozinguée tête fraisée est préconisée pour la fixation d’éléments dans le béton, la brique et les bois durs.
Caractéristiques
Matière
- Acier electrozingué (acier trempé Zn12).
Avantages
- Profil strié : facilite l’enfoncement sans destruction du béton,
- Bonne résistance à l’arrachement,
- Dureté 52 HRC de la pointe : traitement thermique assurant une haute résistance à la pénétration, sans risque d’accident.
Applications
Support
- Béton, briques, plâtre bois durs, …
Domaines d’utilisation
- Fixation d’éléments bois sur support béton.
Données techniques
Un solin permet de cacher les parties avoisinant les acrotères, donc d’éviter les infiltrations d’eau dans ces coins.
- Pour ce faire, vérifier les dimensions du solin adaptées : épaisseur de l’acrotère en bois, une petite hauteur de dévers vers l’extérieur du haut de l’acrotère (de l’ordre de 2 cm), hauteur entre l’acrotère et la bac acier et la largeur suffisante sur le bac acier.
- Ensuite, placer le solin et fixer avec des vis et rondelles étanches.
- Vous pouvez à la fin appliquer une bande de bitume autocollante ou de silicone le long des liaisons solin - bac acier.
La tôle faîtière en acier se pose très facilement, il suffit de positionner la tôle bien au milieu des deux versants et assurer l’étanchéité des fixations comme les autres.
| Références | Code article | Dimensions [mm] | ||
|---|---|---|---|---|
| d | l | da | ||
| MNA2.5X20 | 75034 | 2.5 | 20 | 5.2 |
| MNA2.5X25 | 75035 | 2.5 | 25 | 5.2 |
| MNA2.5X30 | 75036 | 2.5 | 30 | 5.2 |
| MNA2.5X35 | 75037 | 2.5 | 35 | 5.2 |
| MNA2.5X40 | 75039 | 3.5 | 40 | 5.2 |
| MNA3.5X40 | 75040 | 3.5 | 50 | 6.3 |
| MNA3.5X50 | 75041 | 3.5 | 60 | 6.3 |
| MNA3.5X60 | 75041 | 3.5 | 60 | 6.3 |
| MNA3.5X70 | 75042 | 3.5 | 70 | 6.3 |
| MNA4.5X80 | 75043 | 4.5 | 80 | 8.1 |
| MNA4.5X90 | 75044 | 4.5 | 90 | 8.1 |
| MNA4.5X100 | 75045 | 4.5 | 100 | 8.1 |
