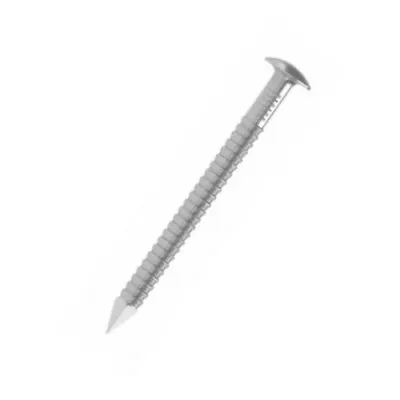

Pointe annelée tête bombée - Inox A2 D=2.3mm, L=40mm, (...)

Pointe annelée tête bombée - Inox A2 D=2.3mm, L=40mm, CDT1KG - ARA22.3X45 - Réf. 75032

bientôt DISPO
Expédition estimée dans 10 jours.
45€71
  HT  / Boîte de 1kg
(54.85 € TTC)
    • 2.3mm
    • 45mm
    • A2
    • Boîte de 1kg
  • Autres choix

  • Référence
    75032
  • Matériau
    Acier inoxydable A2 (304) suivant NF EN 10088.
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Longueur du filet
    35mm
  • Diamètre de la tête
    5.5mm

Caractéristiques

Déclaration de performance : FR-DoP-h17/0019-04

Matière

  • Acier Inoxydable A2 très bonne résistance à la corrosion et plus résistant mécaniquement que le A4.

Avantages

  • Clous pour bardages bois extérieur, en fixation visible, tête légèrement bombée pour une fixation et une étanchéité impeccable.
  • Corps annelée pour une meilleures résistance à l’arrachement.
  • Fixation de toutes essences de bois sur bois.
  • Étanchéité parfaite assurée grâce à la tête légèrement bombée.

Applications

Support

  • Bois massif.

Domaines d’utilisation

  • Fixation de tous types de lames de bardage bois en extérieur.

Données techniques

Dimensions


Comment couper les bardeaux de faîtage carrés

Pour chaque bardeau à couper, et à partir de la surface arrière supérieure, couper les bardeaux au niveau des lignes d’onglet. Couper les coins supérieurs de chaque carré avec une coupe en biais, en commençant juste en dessous de la bande d’étanchéité pour éviter les chevauchements dans la zone de révélation.
Remplir les rangées de bardeaux

Ajouter les bardeaux de la deuxième à la cinquième rangée, en travaillant de manière ascendante à partir de la deuxième rangée, et maintenir une forme constante. Insérez les bardeaux de grande dimension sous les bardeaux de petite dimension laissés partiellement cloués, puis clouez-les ensemble.


RéférencesCode article] [mm]Dimensions fixations [mm]
d l da Ah ht lg lp
ARA22.3X35 75031 2.3 35 5.5 23.5 1.2 30 3.2
ARA22.3X45 75032 2.3 45 5.5 23.5 1.2 35 3.2
ARA22.3X50 75033 2.3 50 5.5 23.5 1.2 40 3.2
RéférencesPropriétés caractéristiques
Moment d’écoulement plastique caractéristique [My.k] [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90°[fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête -fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction -ftens,k [ftens.k] [kN]
ARA22.3X35 1839 8.5 22.8 3.2
ARA22.3X45 1839 8.5 22.8 3.2
ARA22.3X50 1839 8.5 22.8 3.2
