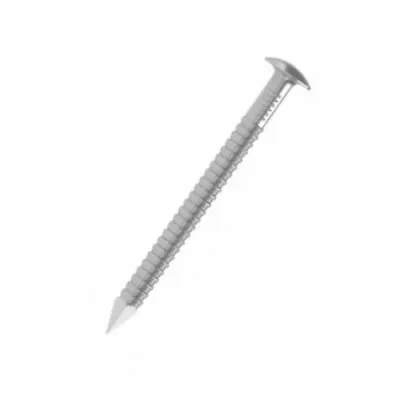

Pointe annelée tête bombée - Inox A2 D=2.3mm, L=35mm, CDT1KG - ARA22.3X35 - Réf. 75031
La pointe annelée tête légèrement bombée inox ARA2 est principalement utilisée pour des bardages en extérieur.
-
Référence75031
-
MatériauAcier inoxydable A2 (304) suivant NF EN 10088.
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
Longueur du filet30mm
-
Diamètre de la tête5.5mm
Caractéristiques
Déclaration de performance : FR-DoP-h17/0019-04
Matière
- Acier Inoxydable A2 très bonne résistance à la corrosion et plus résistant mécaniquement que le A4.
Avantages
- Clous pour bardages bois extérieur, en fixation visible, tête légèrement bombée pour une fixation et une étanchéité impeccable.
- Corps annelée pour une meilleures résistance à l’arrachement.
- Fixation de toutes essences de bois sur bois.
- Étanchéité parfaite assurée grâce à la tête légèrement bombée.
Applications
Support
- Bois massif.
Domaines d’utilisation
- Fixation de tous types de lames de bardage bois en extérieur.
Données techniques
Dimensions

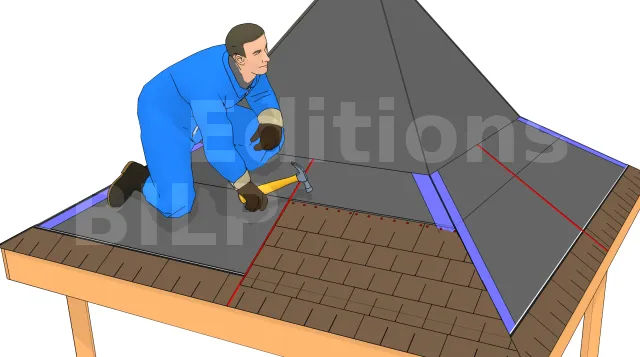

Pour chaque bardeau à couper, et à partir de la surface arrière supérieure, couper les bardeaux au niveau des lignes d’onglet. Couper les coins supérieurs de chaque carré avec une coupe en biais, en commençant juste en dessous de la bande d’étanchéité pour éviter les chevauchements dans la zone de révélation.
Ajouter les bardeaux de la deuxième à la cinquième rangée, en travaillant de manière ascendante à partir de la deuxième rangée, et maintenir une forme constante. Insérez les bardeaux de grande dimension sous les bardeaux de petite dimension laissés partiellement cloués, puis clouez-les ensemble.
| Références | Code article] [mm] | Dimensions fixations [mm] | ||||||
|---|---|---|---|---|---|---|---|---|
| d | l | da | Ah | ht | lg | lp | ||
| ARA22.3X35 | 75031 | 2.3 | 35 | 5.5 | 23.5 | 1.2 | 30 | 3.2 |
| ARA22.3X45 | 75032 | 2.3 | 45 | 5.5 | 23.5 | 1.2 | 35 | 3.2 |
| ARA22.3X50 | 75033 | 2.3 | 50 | 5.5 | 23.5 | 1.2 | 40 | 3.2 |
| Références | Propriétés caractéristiques | |||
|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique [My.k] [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90°[fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête -fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction -ftens,k [ftens.k] [kN] | |
| ARA22.3X35 | 1839 | 8.5 | 22.8 | 3.2 |
| ARA22.3X45 | 1839 | 8.5 | 22.8 | 3.2 |
| ARA22.3X50 | 1839 | 8.5 | 22.8 | 3.2 |
