Rondelle d'isolant phonique Le guide de construction (...)

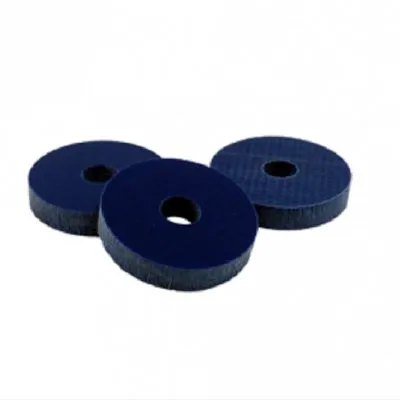

Rondelle d’isolant phonique

La rondelle SITW s’associe à la bande SIT pour constituer un système performant dans les structures en CLT devant respecter un haut niveau de performance acoustique. Elle s’intercale entre une rondelle métallique et le CLT lors de l’assemblage par vis, évitant la transmission des vibrations par les fixations.

Caractéristiques

Matière

  • Polyuréthane à structure cellulaire fermée

Avantages

  • Réduction du transfert phonique entres composants de la structure,
  • Etanchéité à l’air améliorée...

Applications

Support

  • Porteur : bois lamellé-croisé (CLT)
  • Porté : bois lamellé-croisé (CLT)

Domaines d’utilisation

  • Connexion et isolation phonique des murs et planchers,
  • Assemblage de panneaux CLT...

Données techniques

Dimensions

RéférencesØ vis [mm]Dimensions des rondelles [mm]Pré-perçage [mm]
Ø intérieur Ø extérieur Epaisseur Tolérance Ø partie lisse vis Ø extérieur rondelle
SITW-M0608 6 ou 8 8.5 34 6 0.5 8 ou 10 35
SITW-M1012 10 ou 12 12.5 49 6 0.5 12 ou 14 50

* Pour un assemblage de 2 éléments CLT, pré-percer le premier élément CLT afin d’éviter la transmission des vibrations au travers de la partie lisse de la vis.
