Équerres renforcées SPÉCIALES symétriques pour le BOIS - Réf. AB105

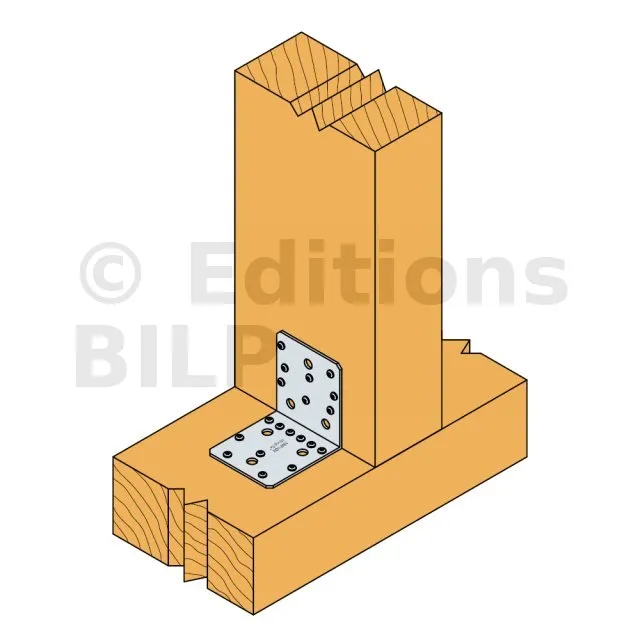

Équerre structurelle (105)

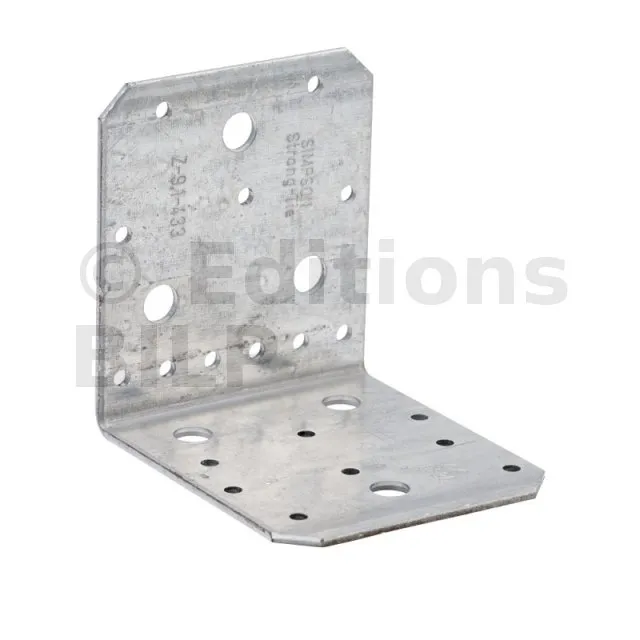

L’équerre AB105 répond à des applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques
Agréments techniques :ETA-06/0106 ;
Déclarations de performance :FR-DoP-e06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3 mm.
Avantages
- Grande résistance au cisaillement,
- Polyvalence d’utilisations.
Applications
Support

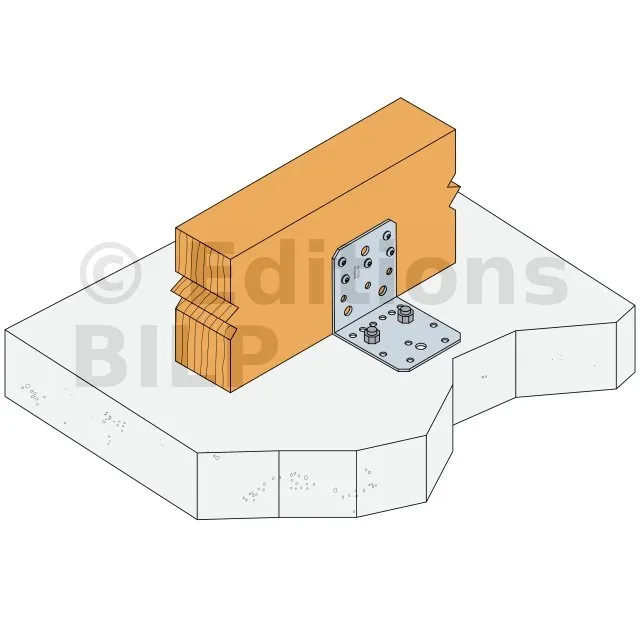

- Porteur : bois massif, lamellé collé, béton, acier, ...
- Porté : bois massif, bois composite, lamellé-collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres, ...
Données techniques
Dimensions

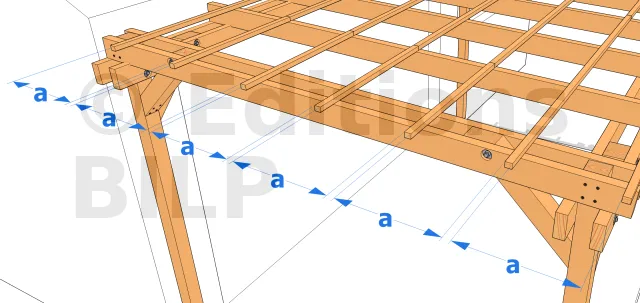

- a : distance entre les liteaux
Avant de poser les plaques ondulées, il est important de bien préparer la charpente (panne + chevron). En effet, même si la charpente est très simple, ses éléments doivent être bien fixés et parallèles entre eux, donc de manière équidistante. Selon leur longueur, les plaques ondulées doivent être fixées au moins sur deux chevrons toujours suivant la longueur. La distance maximale laissée entre deux chevrons ne doit pas excéder celle décrite par le fournisseur. Dans le cas où la distance entre les chevrons est trop importante, vous devez ajouter un autre chevron. Bien évidemment, tous les calculs sont prévus bien avant la mise en œuvre.

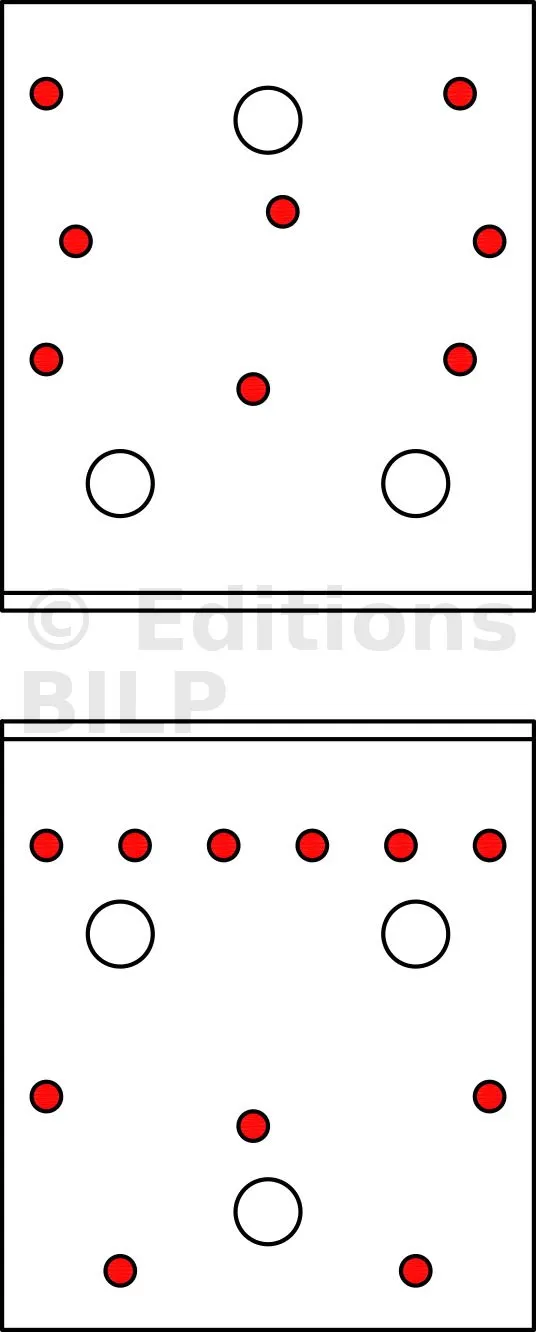

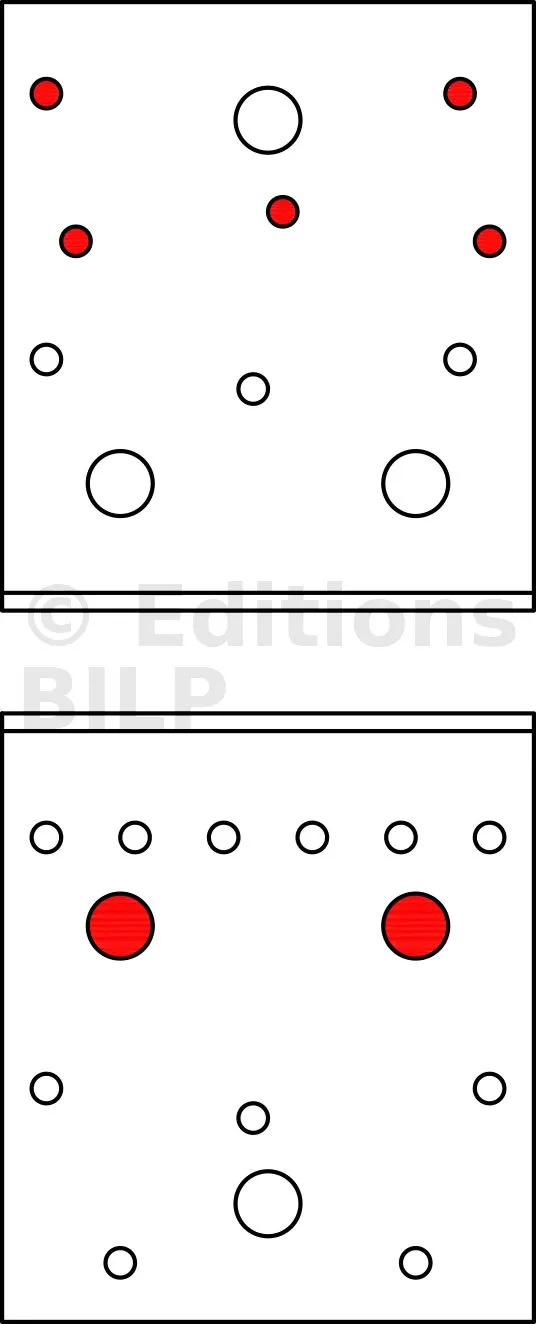

| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
| AB90 | 88 | 88 | 65 | 2.5 | 6 | 3 | 9 | 2 |
| AB105 | 103 | 103 | 90 | 3 | 8 | 3 | 11 | 3 |

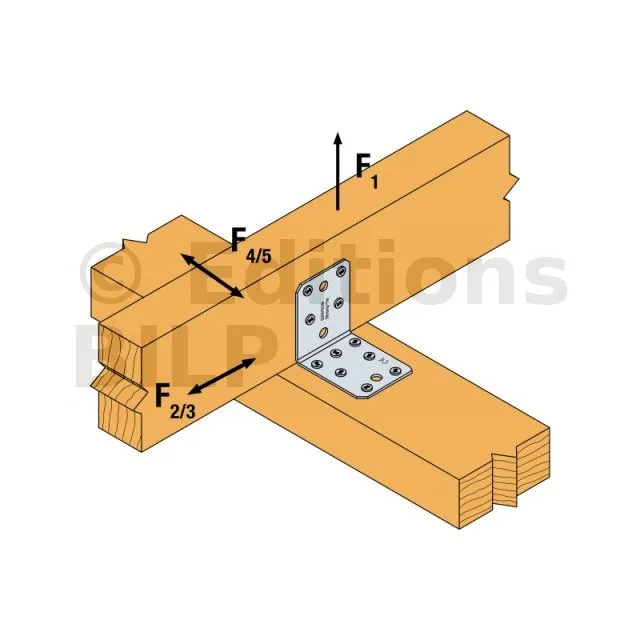

Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 2 équerres
La pose des plaques ondulées se fait feuille par feuille et rangée par rangée. Elle commence de bas en haut (de la gouttière au faîtage), et à partir d’une extrémité de la toiture.
En règle générale, cette extrémité correspond au côté opposé au vent dominant.

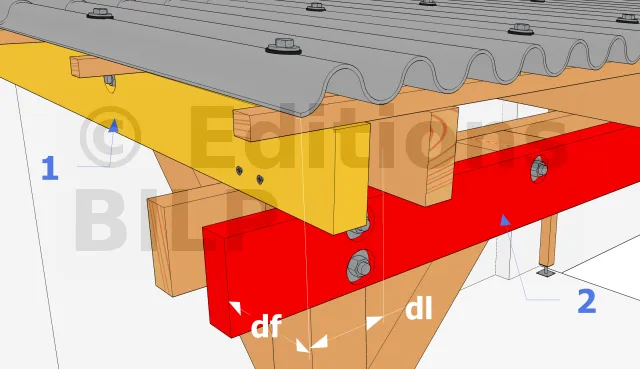

- df : débords frontaux
- dl : débords latéraux
- 1 : repères pour le débordement latéraux
- 2 : repères pour le débordement frontaux
La pose précise de la première plaque ondulée est importante. Il faut que celle-ci soit bien placée car la pose des autres plaques en dépend. La première plaque est placée sur l’extrémité de la toiture. Assurez-vous bien que les débordements latéraux et frontaux soient bien respectés de part et d’autre des extrémités de la première plaque (c’est-à-dire le long des rives et le long de la gouttière). Il est préconisé de bien mesurer et d’utiliser des repères si nécessaire. Contrôlez l’équerrage de la première plaque avec les chevrons avant de fixer définitivement.
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k* | R2.k = R3.k* | |||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AB90 | 6 | 9 | 4.3 | 6.9 | 6.8 | 9.4 |
| AB105 | 8 | 11 | 7.2 | 11.5 | 12.2 | 16.9 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.
Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 2 équerres
La pose des plaques ondulées se fait feuille par feuille et rangée par rangée. Elle commence de bas en haut (de la gouttière au faîtage), et à partir d’une extrémité de la toiture.
En règle générale, cette extrémité correspond au côté opposé au vent dominant.
- df : débords frontaux
- dl : débords latéraux
- 1 : repères pour le débordement latéraux
- 2 : repères pour le débordement frontaux
La pose précise de la première plaque ondulée est importante. Il faut que celle-ci soit bien placée car la pose des autres plaques en dépend. La première plaque est placée sur l’extrémité de la toiture. Assurez-vous bien que les débordements latéraux et frontaux soient bien respectés de part et d’autre des extrémités de la première plaque (c’est-à-dire le long des rives et le long de la gouttière). Il est préconisé de bien mesurer et d’utiliser des repères si nécessaire. Contrôlez l’équerrage de la première plaque avec les chevrons avant de fixer définitivement.
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| AB90 | 4 | - | 4 | - | 2.6 | 3.2 | 3.6 | 4.5 | 5 | 5.5 | 6.9 | 7.3 |
| AB105 | 4 | - | 5 | - | 4.3 | 5.3 | 6.1 | 7.6 | 3.6 | 4 | 7 | 7.5 |
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 2 équerres

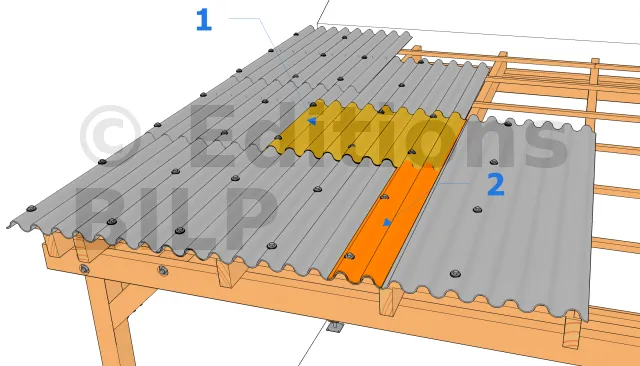

- 1 : Surface de superposition longitudinale
- 2 : Surface de superposition transversale
La pose des autres plaques se fait après que les tire-fonds de la première plaque soient bien fixés. Il en est de même pour les autres plaques.
Ne pas oublier de superposer les plaques entre-elles transversalement (minimum une onde complète) et longitudinalement.
- A : Tire-fond
- B : Rondelle en caoutchouc
- C : Plaque de compression en aluminium
Utilisez des tire-fonds pour fixer les plaques. Ils seront placés sur la partie haute d’une onde.
Muni de rondelle en caoutchouc et d’une plaque en aluminium, utilisez une clé à cliquet pour serrer les tire-fonds. Par contre, il faut faire attention à ne pas trop serrer les tire-fonds pour éviter l’éclatement et l’écrasement de la plaque.
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
| Aile A | Aile B | R1.k* | R2.k = R3.k | |||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AB90 | 5 | CNA* | 2 | Ø10 | 6 | 6 | 4.7 | 6.2 |
| AB105 | 5 | CNA* | 2 | Ø10 | 12.3 | 12.5 | 4.9 | 6.4 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.
Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisées dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

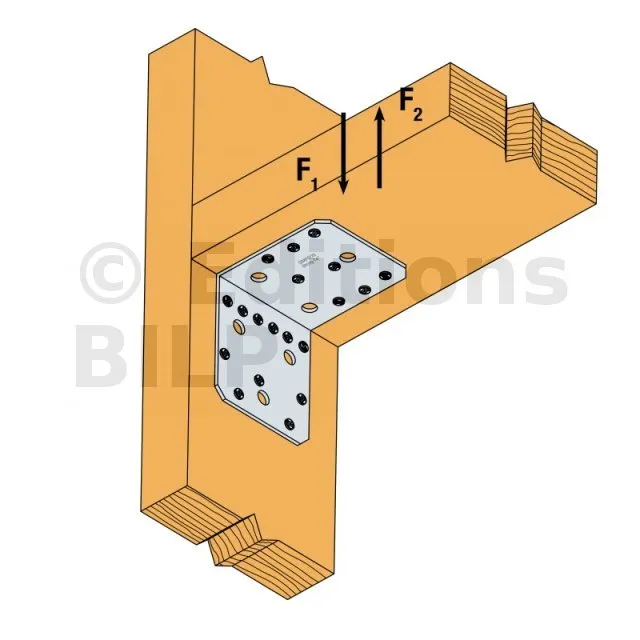

Valeurs caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres - Clouage total
La pose des plaques ondulées se fait feuille par feuille et rangée par rangée. Elle commence de bas en haut (de la gouttière au faîtage), et à partir d’une extrémité de la toiture.
En règle générale, cette extrémité correspond au côté opposé au vent dominant.
- df : débords frontaux
- dl : débords latéraux
- 1 : repères pour le débordement latéraux
- 2 : repères pour le débordement frontaux
La pose précise de la première plaque ondulée est importante. Il faut que celle-ci soit bien placée car la pose des autres plaques en dépend. La première plaque est placée sur l’extrémité de la toiture. Assurez-vous bien que les débordements latéraux et frontaux soient bien respectés de part et d’autre des extrémités de la première plaque (c’est-à-dire le long des rives et le long de la gouttière). Il est préconisé de bien mesurer et d’utiliser des repères si nécessaire. Contrôlez l’équerrage de la première plaque avec les chevrons avant de fixer définitivement.
| Références | Valeurs Caractéristiques - Bois sur bois - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k (1) | ||||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| AB90 | 6 | 9 | 4.2/kmod^0.3 | 5.1/kmod^0.3 | 6.7/kmod^0.3 | 7.5/kmod^0.3, max : 6.9/kmod | 6.8 | 7.1 | 9.4 | 10.4 | 1.9/kmod^0.3 | 2.5/kmod^0.5 |
| AB105 | 8 | 11 | 7.0/kmod^0.3 | 8.5/kmod^0.3 | 11.2/kmod^0.3 | 12.7/kmod^0.3 | 12.2 | 13.3 | 16.9 | 18.1 | 3.3/kmod^0.3 | 4.7/kmod^0.3 |
1) R4/5,k est déterminé pour des poutres de largeur b = 75 mm et excentricité e = 130 mm. Voir l’ETA pour d’autres valeurs de b et e.
Si la structure empêche la rotation de la poutre, les valeurs R1,k and R2/3,k pour un assemblage avec 1 seule équerre sont égales à la moitié des valeurs données pour 2 équerres. Voir l’ETA pour les valeurs si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres - Clouage partiel
La pose des plaques ondulées se fait feuille par feuille et rangée par rangée. Elle commence de bas en haut (de la gouttière au faîtage), et à partir d’une extrémité de la toiture.
En règle générale, cette extrémité correspond au côté opposé au vent dominant.
- df : débords frontaux
- dl : débords latéraux
- 1 : repères pour le débordement latéraux
- 2 : repères pour le débordement frontaux
La pose précise de la première plaque ondulée est importante. Il faut que celle-ci soit bien placée car la pose des autres plaques en dépend. La première plaque est placée sur l’extrémité de la toiture. Assurez-vous bien que les débordements latéraux et frontaux soient bien respectés de part et d’autre des extrémités de la première plaque (c’est-à-dire le long des rives et le long de la gouttière). Il est préconisé de bien mesurer et d’utiliser des repères si nécessaire. Contrôlez l’équerrage de la première plaque avec les chevrons avant de fixer définitivement.
| Références | Valeurs caractéristiques - Bois sur bois - Clouage partiel | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k(1) | ||||
| Qté | Qté | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| AB90 | 4 | 4 | 3.1/kmod^0.3 | 4.4/kmod^0.3 | 5.5 | 7.3 | 1.2/kmod^0.5 | 1.7/kmod^0.3 |
| AB105 | 4 | 5 | 5.4/kmod^0.3 | 7.4/kmod^0.3 | 4 | 7.5 | 2.1/kmod^0.5 | 2.9/kmod^0.4 |
1) R4/5,k est déterminé pour des poutres de largeur b = 75 mm et excentricité e = 130 mm. Voir l’ETA pour d’autres valeurs de b et e.
Si la structure empêche la rotation de la poutre, les valeurs R1,k and R2/3,k pour un assemblage avec 1 seule équerre sont égales à la moitié des valeurs données pour 2 équerres. Voir l’ETA pour les valeurs si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres
- 1 : Surface de superposition longitudinale
- 2 : Surface de superposition transversale
La pose des autres plaques se fait après que les tire-fonds de la première plaque soient bien fixés. Il en est de même pour les autres plaques.
Ne pas oublier de superposer les plaques entre-elles transversalement (minimum une onde complète) et longitudinalement.
- A : Tire-fond
- B : Rondelle en caoutchouc
- C : Plaque de compression en aluminium
Utilisez des tire-fonds pour fixer les plaques. Ils seront placés sur la partie haute d’une onde.
Muni de rondelle en caoutchouc et d’une plaque en aluminium, utilisez une clé à cliquet pour serrer les tire-fonds. Par contre, il faut faire attention à ne pas trop serrer les tire-fonds pour éviter l’éclatement et l’écrasement de la plaque.
| Références | Valeurs caractéristiques - bois sur support rigide | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| AB90 | 5 | CNA* | 2 | Ø10 | 5.4/kmod | 5.4/kmod | 5.4/kmod | 5.4/kmod | 4.73 | 5.03 | 6.3 | 6.66 |
| AB105 | 5 | CNA* | 2 | Ø10 | min (12.3 ; 11.3/kmod) | min (13.7 ; 11.3/kmod) | min (17.5 ; 11.3/kmod) | min (19.7 ; 11.3/kmod) | 4.8 | 5.1 | 6.4 | 6.8 |
Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 1 équerre
Avant d’utiliser la perceuse, marquer les sommets des ondes. Utilisez un clou bien pointu et un marteau pour marquer les endroits où vous voulez placer les tires-fonds. Assurez-vous que ces trous soient bien alignés. Ceci est important pour une question d’ordre technique et d’esthétique.
| Références | Valeurs Caractéristiques - Poutre bois sur poteau | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | |||||||
| Aile A | Aile B | R1.k | R2.k | |||||
| Qté | Qté | Aile vers le haut | Aile vers le bas | CNA4.0x40 | CNA4.0x60 | |||
| CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |||||
| AB90 | 4 | 4 | 5.2/ kmod^0.55 | 5.2/ kmod^0.55 | 4.0/ kmod^0.5 | 4.0/ kmod^0.5 | 0.7/ kmod | 0.7/ kmod |
| AB105 | 6 | 5 | 10,0 ; max:9,8/ kmod | 9.4/ kmod^0.6 | 8.1/ kmod^0.75 | 8.1/ kmod^0.75 | 1.4/ kmod | 1.4/ kmod |
Valeurs caractéristiques - Connexion poutre sur poteau bois C24 - 2 équerres
- a : distance entre les liteaux
Avant de poser les plaques ondulées, il est important de bien préparer la charpente (panne + chevron). En effet, même si la charpente est très simple, ses éléments doivent être bien fixés et parallèles entre eux, donc de manière équidistante. Selon leur longueur, les plaques ondulées doivent être fixées au moins sur deux chevrons toujours suivant la longueur. La distance maximale laissée entre deux chevrons ne doit pas excéder celle décrite par le fournisseur. Dans le cas où la distance entre les chevrons est trop importante, vous devez ajouter un autre chevron. Bien évidemment, tous les calculs sont prévus bien avant la mise en œuvre.
Si vous avez des doutes concernant l’alignement des tire-fonds, il est préconisé d’utiliser :
- soit une grande règle rectiligne que vous poserez sur les plaques de manière progressive.
- soit une corde tendue horizontalement par deux clous préfixés sur les extrémités des pannes. Cette corde sera déplacée à chaque fois que la pose avance.
| Références | Valeurs caractéristiques - Bois sur bois | |||
|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||
| Aile A | Aile B | R2.k = R3.k | ||
| Qté | Qté | CNA4.0x40 | CNA4.0x60 | |
| AB90 | 9 | 6 | 7.2 | 10.2 |
| AB105 | 11 | 8 | 13.3 | 18.1 |

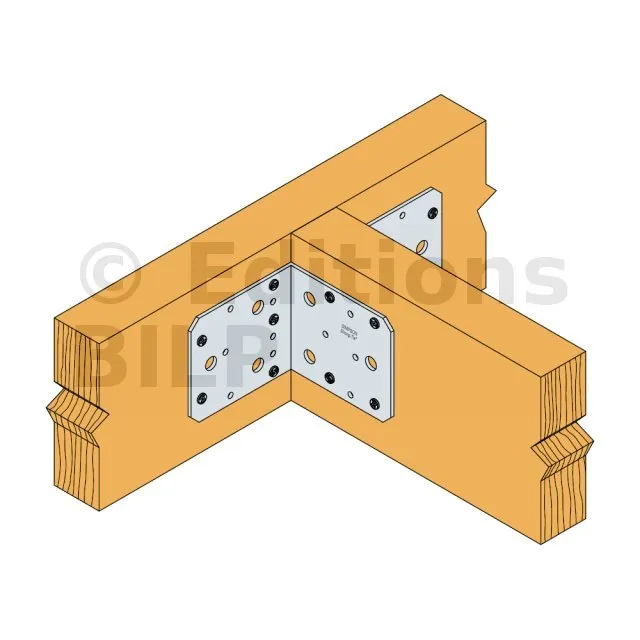

Équerres renforcées SPÉCIALES
L’équerre renforcée ABR a été développée pour offrir une grande rigidité. Son gabarit permet une grande polyvalence d’applications sur bois.
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3mm.
Avantages
- Haute rigidité,
- Grande polyvalence d’applications...
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier...
- Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres...
Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
| ABR70 | 70 | 70 | 55 | 2 | 6 | - | 6 | - |
| ABR90 | 90 | 90 | 65 | 2.5 | 10 | 1 | 10 | 1 |
| ABR105 | 105 | 105 | 90 | 3 | 10 | 3 | 14 | 1 |
Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 Equerres
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k* | ||||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| ABR70 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 4.55 | 5 | 6.89 | 7.33 | 3,0 / kmod^0,5 | - |
| ABR90 | 8 | 10 | 6.46 | 7.87 | 10.66 | 13.32 | 8.38 | 9.21 | 11.07 | 11.78 | 8,1 / kmod^0,85 | 9,1 / kmod^0,75 |
| ABR105 | 10 | 14 | 8.84 | 10.78 | 14.33 | 17.91 | 13.26 | 14.57 | 19.01 | 20.22 | 12,9 / kmod^0,5 | 14,5 / kmod^0,75 |
* b = 75 mm et e = 130 mm
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 Equerres
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| ABR70 | 4 | 4 | 2,4 / kmod^0,25 | 2,92 / kmod^0,25 | 3.9 | 4.87 | 4.44 | 4.88 | 6.48 | 6.89 |
| ABR90 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 5.17 | 5.68 | 6.9 | 7.34 |
| ABR105 | 6 | 6 | 4.81 | 5.87 | 7.91 | 9.89 | 6.98 | 7.67 | 10.97 | 11.67 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur support rigide - 2 Equerres
| Références | Valeurs Caractéristiques - Connexion bois sur support rigide | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| ABR105 | 10 | CNA | 1 | Ø10 | min(4,08 ; 7,7 / kmod) | min(4,88 ; 7,7 / kmod) | min(6,48 ; 7,7 / kmod) | min(8,08 ; 7,7 / kmod) | 2.25 | 2.68 | 3.55 | 4.37 |
Référez-vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l’entraxe et des distances aux bords.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Équerres
| Références | Valeurs caractéristiques - Bois sur bois - Assemblage avec vis connecteurs Ø10 | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN] | |||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||
| Quantité | Type | Quantité | Type | SSH10x40 | SSH10x80 | SSH10x40 | SSH10x80 | |
| ABR105 | 1 | SSH | 3 | SSH | 6.3 | 12.2 | 5.7 | 9.9 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en œuvre
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm,
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
- Boulons Ø10,
- Tirefonds Ø10.
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130.
Sur acier :
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

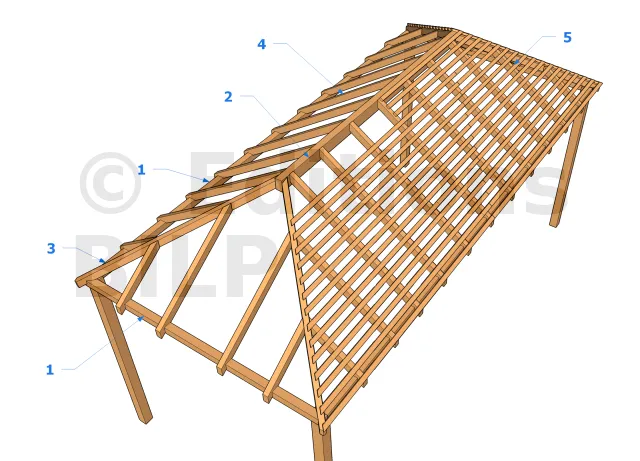

- (1) Panne sablière
- (2) Panne faîtière
- (3) Chevron d’arêtier
- (4) Chevron
- (5) Liteau

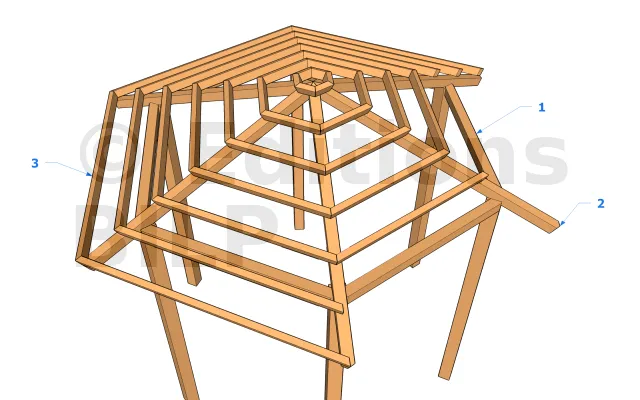

- (1) Traverse
- (2) Panne
- (3) Chevron
- (1) Traverse
- (2) Chevron principal
- (3) Bloc
- (4) Chevron intermédiaire
- (5) Clé de charpente

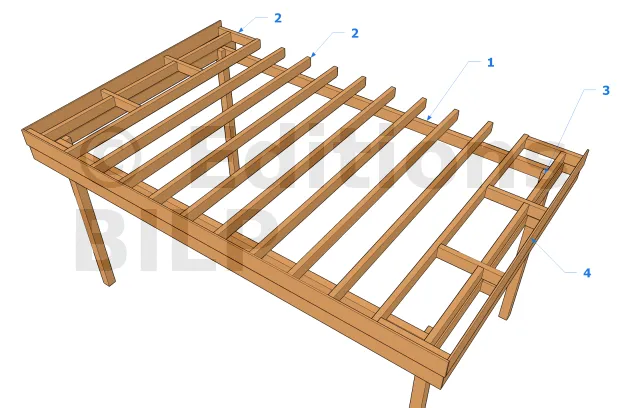

- (1) Panne
- (2) Chevron
- (3) Entretoise
- (4) Acrotère

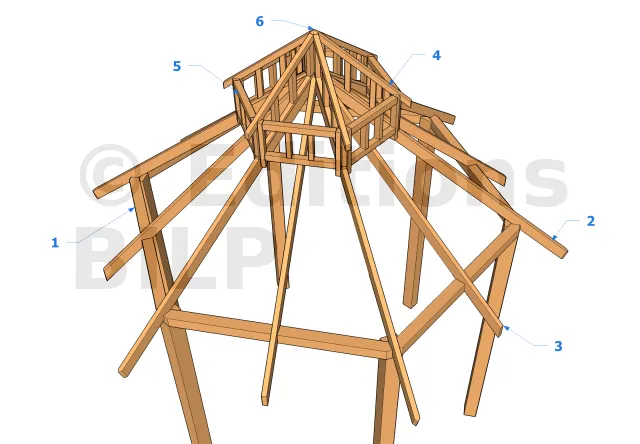

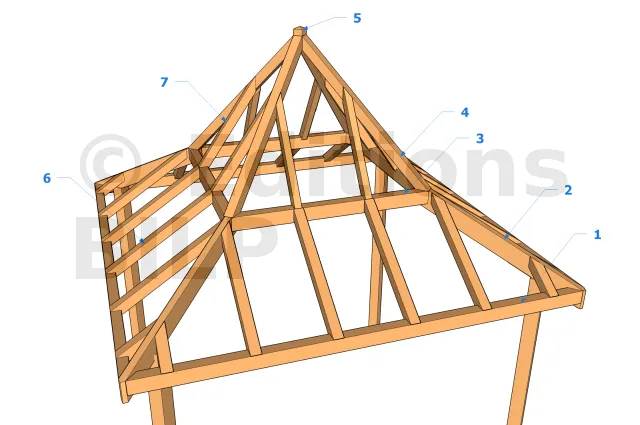

- (1) Panne sablière
- (2) Chevron principal
- (3) Panne
- (4) Chevron
- (5) Clé de charpente
- (6) Chevron intermédiaire
- (7) Chevron intermédiaire

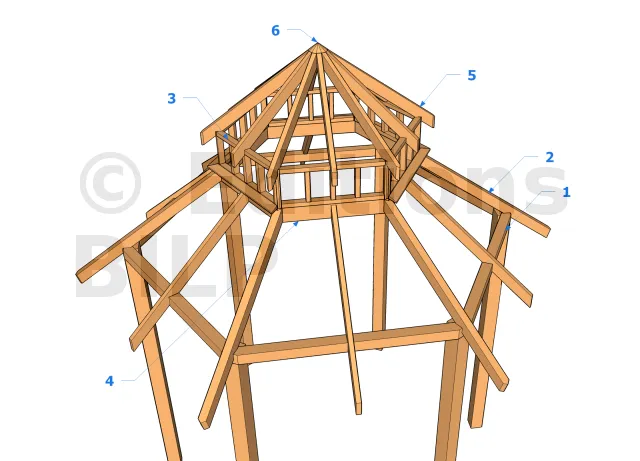

- (1) Traverse
- (2) Chevron principal
- (3) Chevron intermédiaire
- (4) Module de chevron gradin
- (5) Entretoise
- (6) Clé de charpente

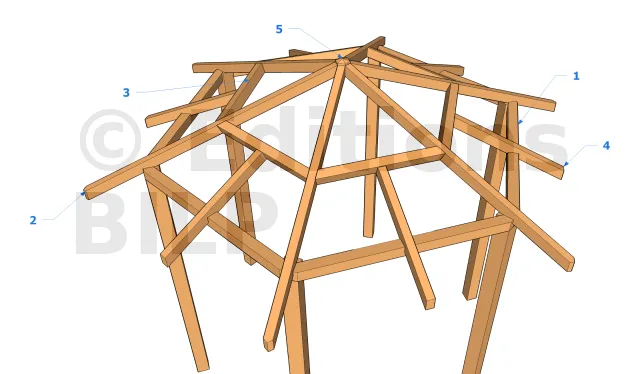

- (1) Traverse
- (2) Chevron principal
- (3) Anneau de toit en panneau
- (4) Panne
- (5) Chevron
- (6) Clé de charpente
Notes techniques
Informations techniques
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.

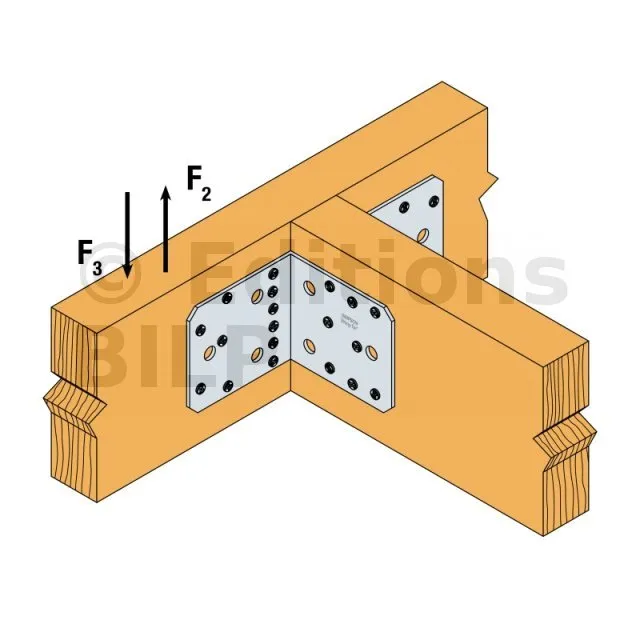

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge,
- Pour consulter les charges correspondantes, contactez-nous.
