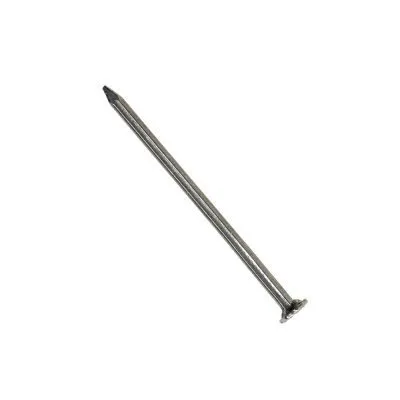

Pointe cannelée tête plate - Inox A4 - FIRKS2.8X75- CDT : 250pcs - Réf. 74190
La pointe cannelée tête plate FIRKS est préconisée pour l’assemblage bois sur bois en milieu corrosif.
-
Référence74190
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
Diamètre de la tête6.4mm
Caractéristiques
Déclarations de performance : FR-DoP-h13/0009.pdf ;
Matière
- Acier inoxydable A4 (316) suivant NF EN 10088.
Avantages
- Forme cannelée : résistance à l’arrachement 25% supérieure à une pointe ronde ou carrée,
- Fend moins le bois qu’une pointe ronde ou carrée,
- Adaptée pour un usage extérieur.
Applications
Support
- Bois.
Domaines d’utilisation
- Fixation d’éléments bois sur bois en extérieur,
- Assemblages bois.
Données techniques
Dimensions

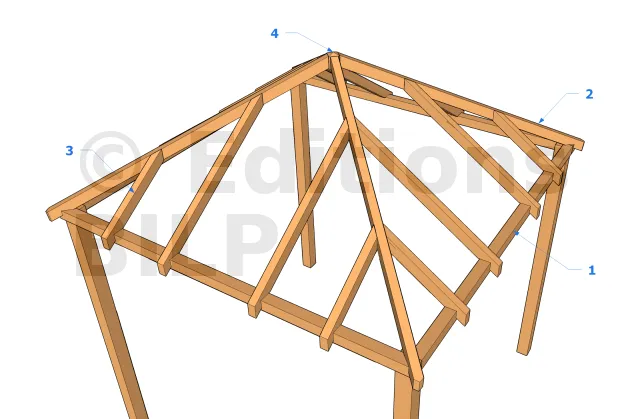

Fixer les premières lambourdes, puis les autres.
- (1) Traverse
- (2) Chevron principal
- (3) Chevron intermédiaire
- (4) Clé de charpente
| Références | Code article | Dimensions fixations [mm] | ||||
|---|---|---|---|---|---|---|
| d | l | dh | Ah (surface de la tête en mm²) | ht (hauteur de tête) | ||
| 74190 | 74190 | 2.8 | 75 | 6.4 | 32.2 | 1 |
Propriétés caractéristiques
| Références | Propriétés caractéristiques | |||
|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique [My.k] [Nmm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | |
| 74190 | 4144 | 2.5 | 8.6 | NPD |
Se référer à l’ETA pour plus de détails.
NPD : Pas de performance déclarée ("No performance declared")
