Équerre renforcée pour ossature bois - Réf. AKR135X3L
Équerre renforcée pour ossature bois
Les équerres renforcées pour ossature bois AKRX3 viennent compléter la gamme existante d’équerres renforcées offrant une reprise de charge importante en traction. Elles sont principalement préconisées pour la reprise d’efforts de soulèvement en pieds de murs à ossature bois.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3 mm.
Avantages
- Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
- Optimisé pour les efforts de traction.
Application
Support
- Porteur : béton,
- Porté : bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Fixation de montants,
- Poteaux bois,
- Murs bois massifs,
- Poutres lamellé-collé périphériques,
- Application poutre sur poutre, ...
Données techniques

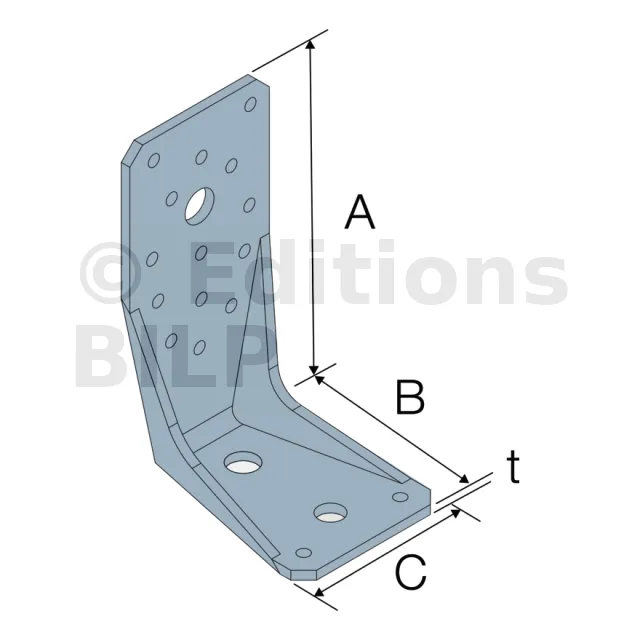

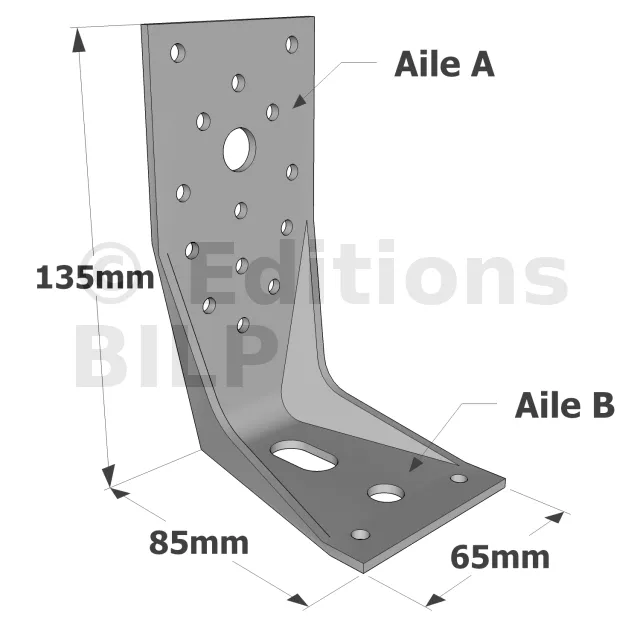

Dimensions
| Références | Dimensions [mm] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | Ep. | Perçages Aile A | Perçages Aile B | ||||
| Ø5 | Ø13.5 | Ø5 | Ø11 | Ø13.5x25 | |||||
| AKR95X3L | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | 1 |
| AKR135X3L | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | 1 |
| AKR285X3L | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | 1 |

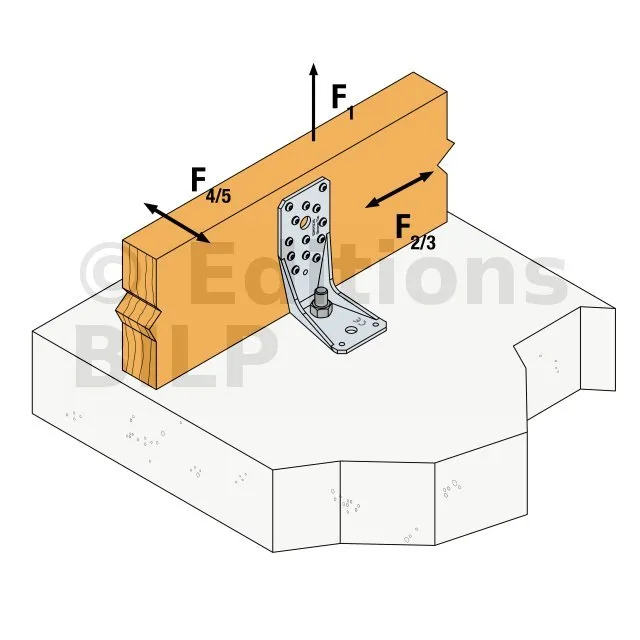

Ci-dessous se trouvent les résistances pour plusieurs configurations. Pour plus d’information, se référer à l’ETA.
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage total - 1 équerre
| Références | Fixations | Valeurs caractéristiques simplifiées - 1 équerre [kN] | ||||
|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k*** | R2.k = R3.k | |||
| Qté | Type | Qté | Type | |||
| AKR95X3L | 8 | CNA4.0x50 | 1 | Ø12** | 8.7 | 2.8 |
| AKR135X3L | 13 | CNA4.0x50 | 1 | Ø12** | 15.5 | 4.6 |
| AKR285X3L | 25 | CNA4.0x50 | 1 | Ø12** | 15.3 | 4.4 |
** Se référer à la gamme de produit d’ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.
***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre
| Références | Fixations | Valeurs caractéristiques simplifiées - 1 équerre [kN] | ||||
|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k*** | R2.k = R3.k | |||
| Qté | Type | Qté | Type | |||
| AKR95X3L | 5 | CNA4.0x50 | 1 | Ø12** | 5.1 | 3.6 |
| AKR135X3L | 9 | CNA4.0x50 | 1 | Ø12** | 10.7 | 6.6 |
| AKR285X3L | 14 | CNA4.0x50 | 1 | Ø12** | 13.2 | 5.5 |
** Se référer à la gamme de produit d’ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.
***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.

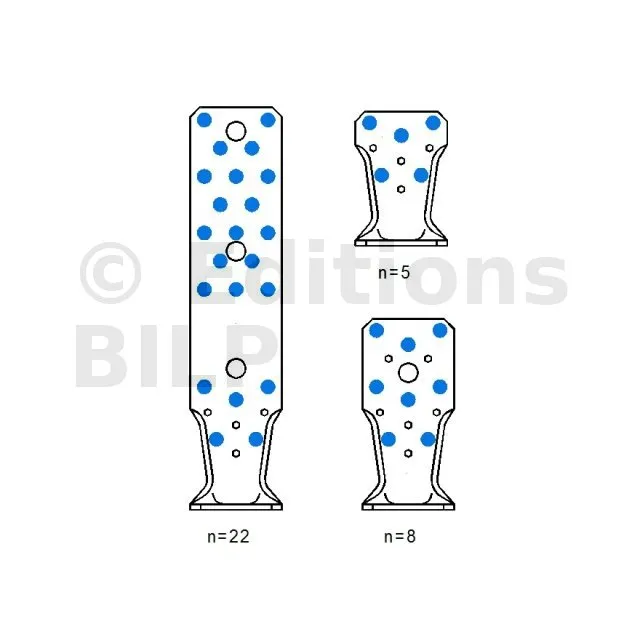

Valeurs caractéristiques simplifiées - Connexion poteau bois sur support rigide - 1 équerre
| Références | Fixations | Valeurs caractéristiques simplifiées - 1 équerre [kN] | ||||
|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k*** | R2.k = R3.k | |||
| Qté | Type | Qté | Type | |||
| AKR95X3L | 5 | CNA4.0x50 | 1 | Ø12** | 5.8 | 3.9 |
| AKR135X3L | 8 | CNA4.0x50 | 1 | Ø12** | 10.6 | 6.2 |
| AKR285X3L | 22 | CNA4.0x50 | 1 | Ø12** | 13.2 | 5.6 |
** Se référer à la gamme de produit d’ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.
***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.
Valeurs caractéristiques - Bois sur béton - Vis connecteurs Ø12 - 1 équerre
| Références | Valeurs caractéristiques - Bois sur béton - Vis connecteurs Ø12 - 1 équerre | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 - 1 équerre par connection [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Qté | Type | Qté | Type | SSH12x80 | SSH12x80 | |
| AKR285X3L | 3 | SSH | 1 | Ø12 | 13.3 | - |
Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords.
Valeurs caractéristiques - Bois sur dalle béton - 1 Equerre
| Références | Valeurs caractéristiques - Bois sur dalle béton - 1 équerre | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Type de clouage | Valeurs caractéristiques | ||||||||
| Aile A | Aile B | |||||||||
| Qté | Type | Qté | Type | R1.k | R2.k = R3.k | R4.k | R5.k | R6.k | ||
| AKR285X3L | 2 | Ø12 | 1 | Ø10 | 22 | 6.1 | 0.4 | 5.4 | 0.6 | 1,4/kmod |
Plusieurs hypothèses sont à considérer pour les valeurs données dans le tableau ci-dessus (voir ETA-07/0285 p 135 - Annexe D61 - Characteristic Capacities for nailing pattern 22 - tableaux D61-11 à15 pour plus de détails et autres valeurs) :
Pour les valeurs R1,k :
La fixation Ø10 dans le poteau bois (aile B) est placée dans le perçage supérieur => la distance e entre la fixation dans le bois et l’aile horizontale de l’AKR est de 65 mm.
La distance X1 entre le bois et le béton est de 5 mm
Pour les valeurs R2,k=R3,k :
La fixation Ø10 dans le poteau bois (aile B) est placée dans le perçage supérieur => la distance e entre la fixation dans le bois et l’aile horizontale de l’AKR est de 65 mm.
Pour les valeurs R4,k :
La distance X1 entre le bois et le béton est de 5 mm
Pour les valeurs R6,k :
La largeur du poteau bois en contact avec l’AKR est consideré comme 30 mm plus large que l’AKR.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur porté :
- Pointes annelées CNA Ø4.0x50 mm,
- Vis CSA Ø5.0x40 mm.
- SSH Ø 12.0 x 80 mm (bois sur béton).
Sur porteur béton :
- Cheville mécanique : goujon type FM 753 EVO M12x104/5,
- Ancrage chimique : résine AT-HP avec tige filetée LMAS M12-150/35.
Installation
1- Utiliser toutes les fixations spécifiées.
2- Vérifier la résistance à l’arrachement de l’ancrage.
3- La surface totale d‘appui de l‘ancrage doit être en contact avec le montant.
Acier Galvanisé à chaud

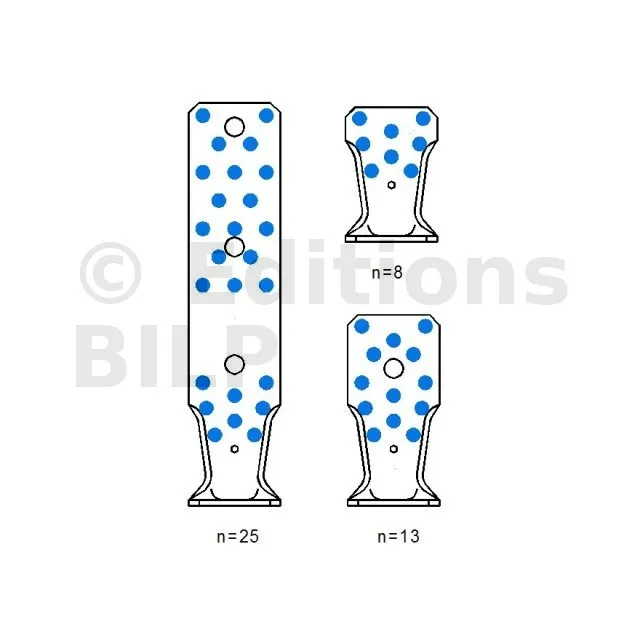

clouage total

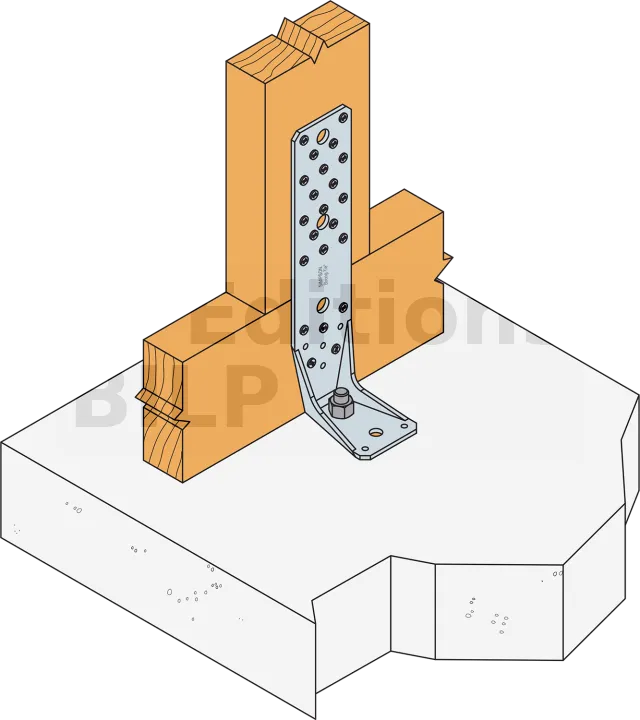

clouage sur poteau
clouage partiel

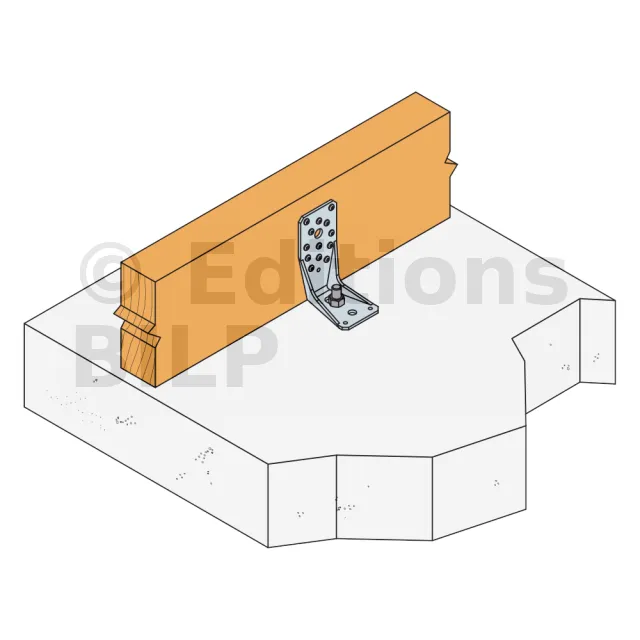

Fixation poutre sur dalle béton

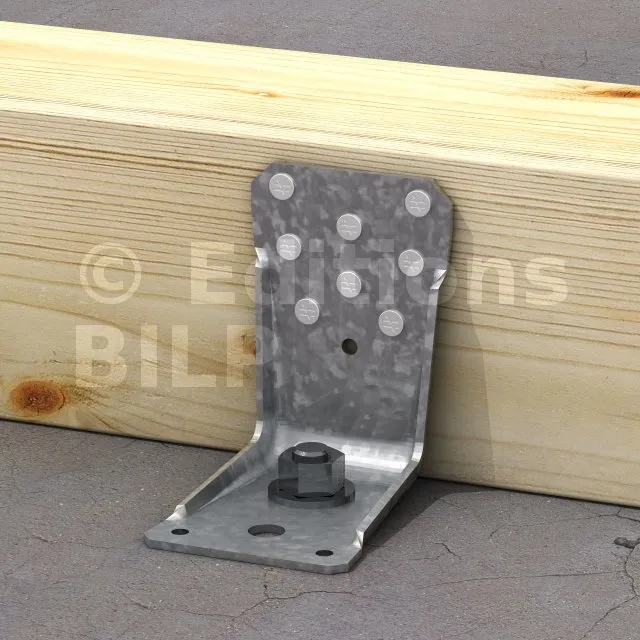

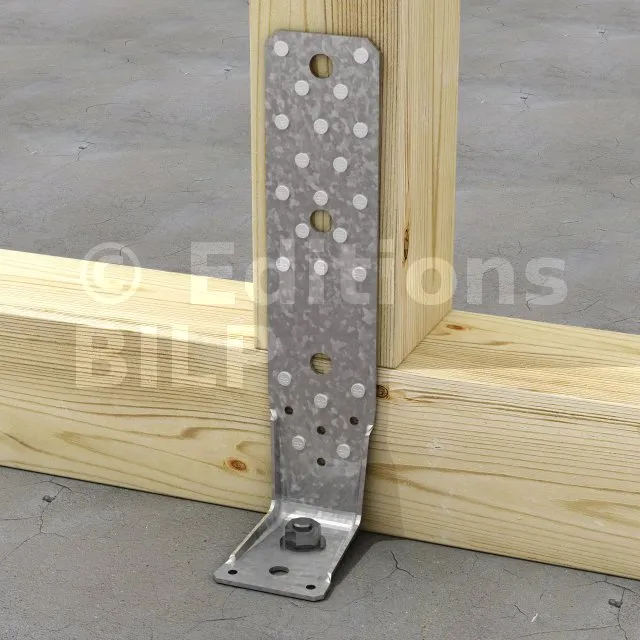

Fixation d’équerre renforcée pour ossature bois
