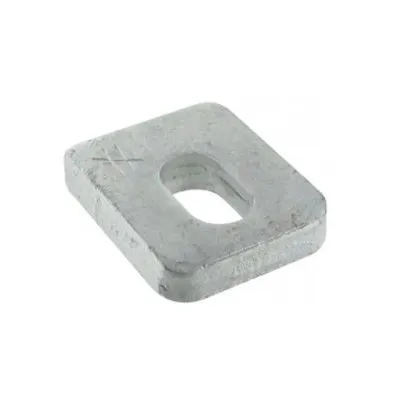

Rondelle pour ancrages AH 40x50x10mm - Réf. US40/50/10G-B
-
RéférenceUS40/50/10G-B
-
Epaisseur10mm
-
FabricationFrançaise
-
MatériauAcier S235JR
-
MarqueSIMPSON Strong-Tie
-
FinitionGalvanisation à chaud
-
Largeur (B)50mm
-
Perçages13,5x25mm
Rondelle pour ancrages AH et HTT5
Produit complémentaire aux ancrages pour montant d’ossature AH et HTT5. Utilisable pour divers assemblages bois.
Caractéristiques
Matière
- Acier S235JR,
- Finition galvanisation à chaud.
Avantages
US50/50/8G, associée à l’ancrage AH :
- Renforce la connexion montant-lisse basse,
- Empêche le soulèvement du montant,
- Compatible avec les montants de 45 mm.
US50/50/8G, associée à l’ancrage HTT5 :
- Permet d’augmenter la résistance au soulèvement de l’ancrage HTT5.
Applications
Support
- Bois,
- Béton, ...
Domaines d’utilisation
- Doublage des montants de murs ossature bois,
- Assemblages bois, ...
Données techniques
Dimensions
Le matériau idéal, du moins pour des diamètres inférieurs à 20cm, est le tube de PVC. Découpez la hauteur h en ajoutant au moins 5cm pour la partie insérée dans le béton. Pour des diamètres plus importants, il faut utiliser des tubes de coffrage cartonnés.
| Références | DB nr. | NOBB nr. | Dimensions [mm] | |||
|---|---|---|---|---|---|---|
| A | B | Ep. | Perçages | |||
| US50/50/8G | 7742588 | 21744487 | 40 | 50 | 10 | 13,5x25 |
| US50/50/8G | 5104727 | 43815236 | 50 | 50 | 8 | 18 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Installation
- En association avec l’ancrage AH, la rondelle US40/50/10G garantit les efforts de reprise de charge : elle évite le dépliage de l’équerre lors du soulèvement. La rondelle US50/50/8G est fournie directement collée sur l’ancrage AH.
- En association avec l’ancrage HTT5, la rondelle US50/50/8G permet d’augmenter sa capacité au soulèvement. La résistance de la fixation dans le support est néanmoins à vérifier.
Les plots sont distants de 6 m suivant son axe au centre.
Une chaise est composée de :
- (2) deux piquets pointus,
- (1) une planche de repère : bien à l’horizontal, la longueur de cette planche est au moins égale au triple du diamètre de plots en béton.
Vous devez être deux personnes pour cette étape. Tendre un cordeau suffisamment long passant sur deux piquets jusqu’aux deux chaises opposées et planter des pointes 60 à ces repères. Fixer ensuite un cordeau sur ces pointes.
