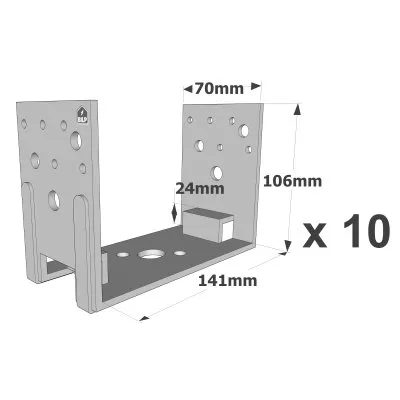

Embases de poteau en U - Réf. PU140-B_10
Embases de poteau en U
Les embases de poteau PU permettent la fixation de poteaux sur un support existant (balcon, terrasse...) et assurent la protection du poteau des remontées d’humidité (repos à 20 mm du sol).
Caractéristiques :
Matière :
- Acier S235JR suivant NF EN 10025,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Epaisseur 4 mm
Avantages :
- Installation simplifiée grâce à un perçage oblong en partie basse,
- Grande résistance aux efforts,
- Garde au sol faible tout en reprenant des efforts au soulèvement.
Application
Support :
- Porteur : bois massif, bois composite, bois lamellé-collé, béton
- Porté : bois massif, bois composite, bois lamellé-collé
Domaines d’utilisation :
- Auvent,
- Pergola
- Veranda...
Données techniques

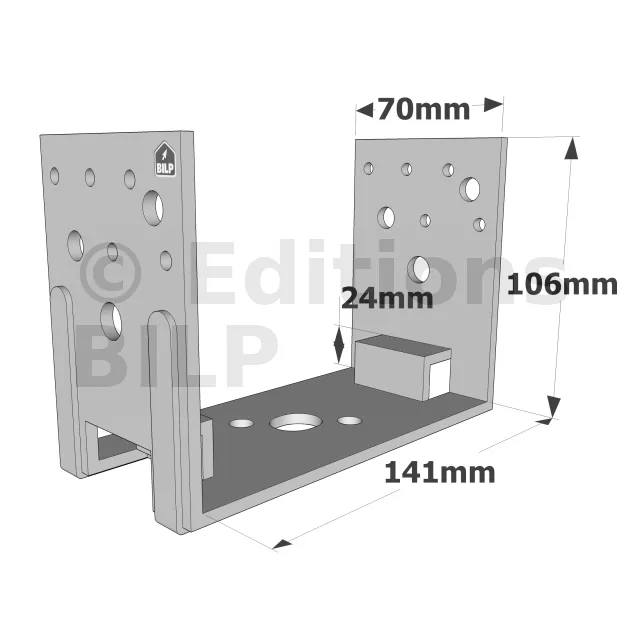

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | F | t | Ø5 | Ø9 | Ø9 | Ø17x20 | |
| PU70-B | 71 | 70 | 131 | 24 | 4 | 10 | 4 | - | 1 |
| PU90-B | 91 | 70 | 131 | 24 | 4 | 10 | 4 | 2 | 1 |
| PU100-B | 101 | 70 | 126 | 24 | 4 | 10 | 4 | 2 | 1 |
| PU120-B | 121 | 70 | 116 | 24 | 4 | 10 | 4 | 2 | 1 |
| PU140-B | 141 | 70 | 106 | 24 | 4 | 10 | 4 | 2 | 1 |
Performances du produit
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | R2,k | |||
| Quantité | Type | Quantité | Type | |||
| PU70-B | n | CNA4.0xl | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min( n x Rlat.k ; 14.1/kmod ) |
| PU90-B | n | CNA4.0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min( n x Rlat.k ; 10.0/kmod ) |
| PU100-B | n | CNA4.0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min( n x Rlat.k ; 8.76/kmod ) |
| PU120-B | n | CNA4.0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min(n x Rlat.k ; 6.99/kmod) |
| PU140-B | n | CNA4.0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min(n x Rlat.k ; 5.82/kmod) |
Valeurs caractéristiques simplifiées
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | R2,k | |||
| Quantité | Type | Quantité | Type | |||
| PU70-B | 10 | CNA4,0x50 | 1 | Ø16 | 19.1 | 20.1 |
| PU90-B | 10 | CNA4,0x50 | 1 | Ø16 | 19.1 | 14.2 |
| PU100-B | 10 | CNA4,0x50 | 1 | Ø16 | 19.1 | 12.5 |
| PU120-B | 10 | CNA4,0x50 | 1 | Ø16 | 19.1 | 9.9 |
| PU140-B | 10 | CNA4,0x50 | 1 | Ø16 | 19.1 | 8.3 |
Pour le calcul des valeurs caractéristiques simplifiées, kmod a été choisi égal à 0,7.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur poteau bois :
- Vis CSA5.0X35Z et CSA5.0X40Z
- Boulons Ø10 mm.,
- Vis connecteurs SSH8.0X40, SSH8.0X50 ou SSH8.0X60.
Sur béton :
- Cheville mécanique : goujon FM 753 EVO M16X110/5 ou alternative FM-753 CRACK 3DG M16x150/30 (revêtement adapté pour un usage en extérieur),
- Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20
