Équerre structurelle - INOX A4 - Réf. ABR10525S
-
RéférenceABR10525S
-
Epaisseur2.5mm
-
FabricationFrançaise
-
MatériauInox 316 suivant NF EN 10088-2 (Numéro : 1.4401
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B14Ø5 ; 1Ø14
-
Code EAN5701953152253
-
Perçages Aile A10Ø5 ; 2Ø11 ; 1Ø14
-
Fixation BOIS/BOIS - clouage totalAile A : 10 ; Aile B : 14 - type : Pointes annelées inox CNA Ø4.0x35S ou CNA Ø4.0x50S ou Vis inox CSA Ø5.0x35S ou CSA Ø5.0x40S
-
Fixation BOIS/BOIS - clouage partielAile A : 6 ; Aile B : 6 - type : Pointes annelées inox CNA Ø4.0x35S ou CNA Ø4.0x50S ou Vis inox CSA Ø5.0x35S ou CSA Ø5.0x40S
-
Largeur90mm
Équerre structurelle - Inox A4 (9020S, 10525S)
Les équerres de structure inox ABR9020S et ABR10525S peuvent être utilisées dans le cas de structures bois avec des charges élevées. Ces équerres, en acier inoxydable, sont préconisées pour des ambiances agressives.
Caractéristiques
- Déclarations de performance : FR-DoP-e06/0106
- Agréments techniques : ETA-06/0106
Matière
- Inox 316 (1.4401) suivant NF EN 10088-2,
- Épaisseur : 2,5 mm.
Avantages
- Renfort central permettant une grande résistance aux charges élevées,
- Adaptées aux ambiances agressives,
- Grande variété d’utilisations.
Applications
Support
- Porteur : béton, bois massif, bois composite, bois lamellé-collé
- Porté : bois massif, bois composite, bois lamellé-collé
Domaines d’utilisation
- Fixation de fermettes,
- Lisses de bardage, montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres...
Dimensions
Celui-là est plus utile que le précédent car il nous sert à vérifier les aplombs par rapport aux fils-repère dans l’implantation. Il se termine par une pointe qui montre l’axe du fil.
Un marteau pour enfoncer les clous et, pour la structure, les chevilles à frapper. Si possible un marteau de coffreur (comme sur l’image), pour arracher les clous également.
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | Ep. | Ø5 | Ø11 | Ø14 | Ø5 | Ø13 | Ø14 | |
| ABR9020S | 88 | 88 | 65 | 2 | 10 | 1 | - | 10 | 1 | - |
| ABR10525S | 105 | 105 | 90 | 2.5 | 10 | 2 | 1 | 14 | - | 1 |
Valeurs Caractéristiques - Bois sur bois - Clouage total
Celui-là est plus utile que le précédent car il nous sert à vérifier les aplombs par rapport aux fils-repère dans l’implantation. Il se termine par une pointe qui montre l’axe du fil.

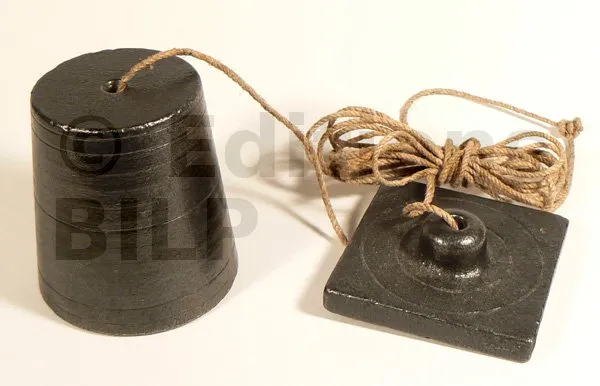

Il permet de vérifier la verticalité d’un mur en cours de construction. Il est fabriqué en fonte et son poids limite la sensibilité au vent. On applique la base carré contre le mur et le plomb de base conique doit affleurer le mur sans le toucher. Il n’est pas tout à fait indispensable car on peut se débrouiller avec une règle de maçon et un niveau à bulle, d’autant plus que nous n’allons pas construire des murs en maçonnerie de grande taille.
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage total | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois sur bois - 2 équerres - Clouage total [kN] | ||||||||||||
| Aile A | Aile B | R1,k | R2,k = R3,k | R4,k = R5,k | |||||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | |
| ABR9020S | 8 | 10 | 9.7 | 10.8 | 12.9 | 14.9 | 9.4 | 10.3 | 11.7 | 13 | 4.6 /kmod^0,7 | 4.9 /kmod^0,7 | 5.8 /kmod^0,6 |
| ABR10525S | 10 | 14 | 12.7 | 17.2 | 23.3 | 29.5 | 10.7 | 12.2 | 15.9 | 19.7 | 10.6/kmod^0,2 | 11.5 /kmod^0,4 | 13.1/kmod^0,8 |
R4/5 avec b = 75 mm et e = 130 mm
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs Caractéristiques - Bois sur bois - Clouage partiel
Celui-là est plus utile que le précédent car il nous sert à vérifier les aplombs par rapport aux fils-repère dans l’implantation. Il se termine par une pointe qui montre l’axe du fil.
Il permet de vérifier la verticalité d’un mur en cours de construction. Il est fabriqué en fonte et son poids limite la sensibilité au vent. On applique la base carré contre le mur et le plomb de base conique doit affleurer le mur sans le toucher. Il n’est pas tout à fait indispensable car on peut se débrouiller avec une règle de maçon et un niveau à bulle, d’autant plus que nous n’allons pas construire des murs en maçonnerie de grande taille.
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel [kN] | ||||||||||
| Aile A | Aile B | R1,k | R2,k = R3,k | R4,k = R5,k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | |
| ABR9020S | 4 | 6 | 4.9 | 5.9 | 9.8 | 5.9 | 6.4 | 8.1 | 4.6 /kmod^0,6 | 4.8 /kmod^0,7 | 5.8/kmod^0.6 |
| ABR10525S | 6 | 6 | 4.8 | 5.7 | 9.5 | 9.7 | 10.6 | 14.3 | consulter l’ETA-06/0106 | ||
R4/5 avec b = 75 mm et e = 130 mm
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total
Celui-là est plus utile que le précédent car il nous sert à vérifier les aplombs par rapport aux fils-repère dans l’implantation. Il se termine par une pointe qui montre l’axe du fil.
Il permet de vérifier la verticalité d’un mur en cours de construction. Il est fabriqué en fonte et son poids limite la sensibilité au vent. On applique la base carré contre le mur et le plomb de base conique doit affleurer le mur sans le toucher. Il n’est pas tout à fait indispensable car on peut se débrouiller avec une règle de maçon et un niveau à bulle, d’autant plus que nous n’allons pas construire des murs en maçonnerie de grande taille.
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
| Aile A | Aile B | R1,k | R2,k = R3,k | R4,k = R5,k | ||||
| Qté | Qté | CNA4.0x35 | CNA4.0x60 | CNA4.0x35 | CNA4.0x60 | CNA4.0x35 | CNA4.0x60 | |
| ABR9020S | 8 | 10 | 9.7 | 14.9 | 9.4 | 13 | 4.9 | 6.2 |
| ABR10525S | 10 | 14 | 12.7 | 29.5 | 10.7 | 19.7 | 10.8 | 14.3 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel
Celui-là est plus utile que le précédent car il nous sert à vérifier les aplombs par rapport aux fils-repère dans l’implantation. Il se termine par une pointe qui montre l’axe du fil.
Il permet de vérifier la verticalité d’un mur en cours de construction. Il est fabriqué en fonte et son poids limite la sensibilité au vent. On applique la base carré contre le mur et le plomb de base conique doit affleurer le mur sans le toucher. Il n’est pas tout à fait indispensable car on peut se débrouiller avec une règle de maçon et un niveau à bulle, d’autant plus que nous n’allons pas construire des murs en maçonnerie de grande taille.
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
| Aile A | Aile B | R1,k | R2,k = R3,k | R4,k = R5,k | ||||
| Qté | Qté | CNA4.0x35 | CNA4.0x60 | CNA4.0x35 | CNA4.0x60 | CNA4.0x35 | CNA4.0x60 | |
| ABR9020S | 4 | 6 | 4.9 | 9.8 | 5.9 | 6.4 | 4.9 | 6.2 |
| ABR10525S | 6 | 6 | 4.8 | 9.5 | 9.7 | 10.6 | - | - |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées inoxPCRIX Ø4.0x50.
- Vis inox CSA-S.
- Boulons inox.
Sur support rigide :
Support béton :
- Cheville mécanique : goujon BOAXII M10-92/10 A4.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 A4.
Support maçonnerie creuse :
- Cheville mécanique : cheville FPNH 10-135/65 A4 A4.
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 A4 + tamis SH M16-130.
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
