Etrier pour croupe - Réf. ETC392
Assemblages de deux éléments : un empannon et un arêtier droit ou un empannon + un arêtier gauche OU assemblages de trois éléments : deux arêtiers simples et un empannon.
-
RéférenceETC392
-
Epaisseur2mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Code EAN3523140425115
-
Profondeur (C)68mm
-
Profondeur (F)102mm
-
Perçages sur porteur Ø5 [mm]24
-
Perçages sur portéFlancs : 6Ø5 ; 8Ø5x7.5 - Fond : 10Ø5
-
Largeur (D)54mm
-
Hauteur (B)195mm

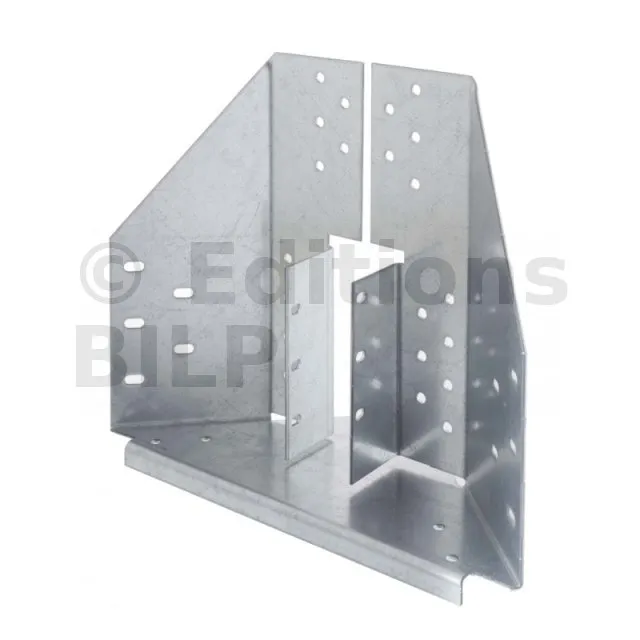

Étrier pour croupe

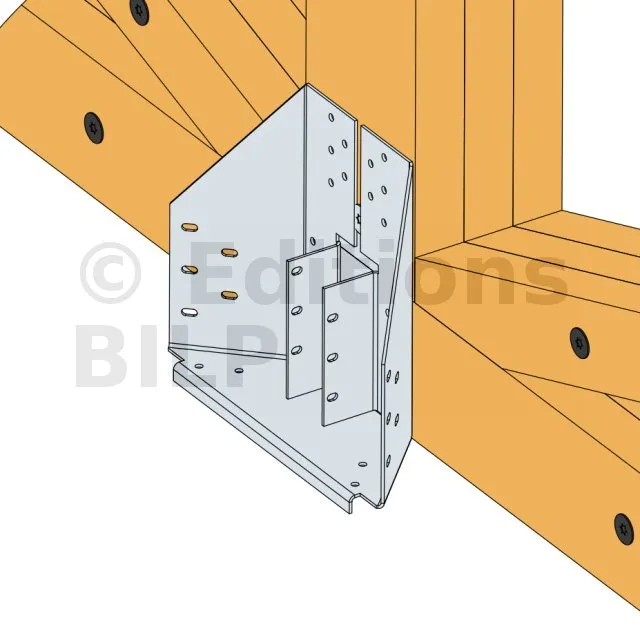

L’ETC392 est le dernier produit développé dans la gamme des étriers pour croupe. Il permet la réalisation d’une croupe en assemblant les demi-fermes d’arêtier et d’empannon. Il a spécialement été conçu pour la fixation sur ferme avec entrait porteur de 97 mm minimum.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 mm.
Avantages
- Reprise de charges descendantes et ascendantes élevées,
- Compatible avec une ferme industrielle avec entrait porteur de 97 mm.
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé, fermes industrielles...
- Porté : bois massif, fermes industrielles...
Domaines d’utilisation
- Fixation de fermettes pour la réalisation de croupes

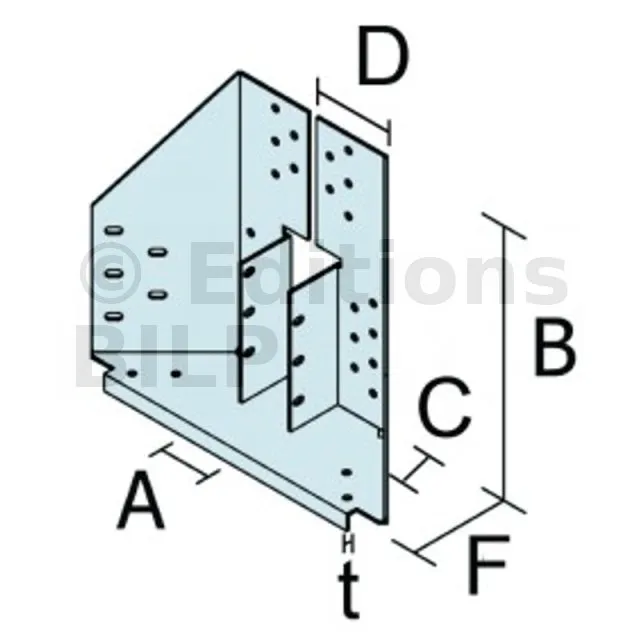

Dimensions
| Références | Dimensions [mm] | Perçages | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Porté | ||||||||||
| Flancs | Fond | ||||||||||
| A | B | C | D | F | t | Ø5 [mm] | Ø13 [mm] | Ø5 [mm] | Ø5 x 7,5 [mm] | Ø5 [mm] | |
| ETC 392 | 38 | 195 | 68 | 54 | 102 | 2 | 24 | - | 10 | 6 | 4 |
L’ETC392 est en cours de marquage CE.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en oeuvre
Fixations sur porté
- Pointes annelées CNA Ø4,0 x 35 mm
Fixations sur porteur
Bois :
- Pointes annelées CNA Ø4,0 x 35 mm

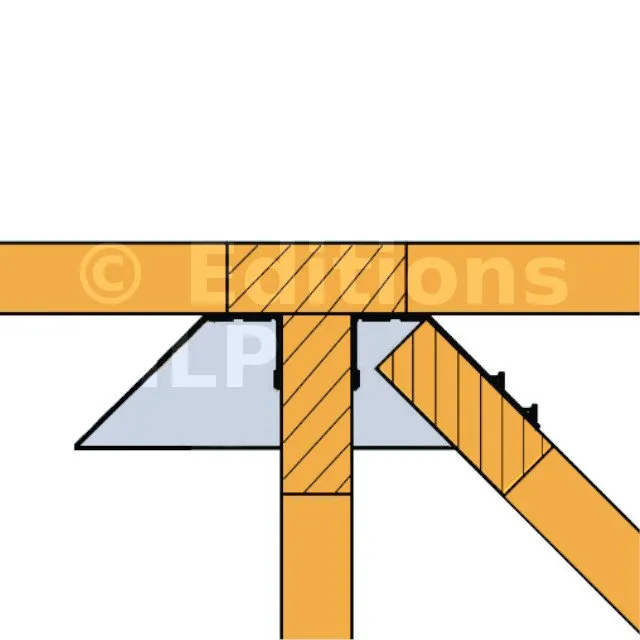

Installation
- L’utilisation d’un ETC392 requiert l’installation d’un poinçon d’une largeur minimum de 97 mm.
- Utiliser toutes les fixations spécifiées dans le tableau, selon l’ordre ci-dessous :
1. Fixer l’étrier au porteur,
2. Fixer l’empannon dans l’étrier,
3. Fixer les arêtiers dans l’étrier par les 4 pointes situées en partie inférieure,
4. Achever la fixation des arêtiers par les pointes latérales.

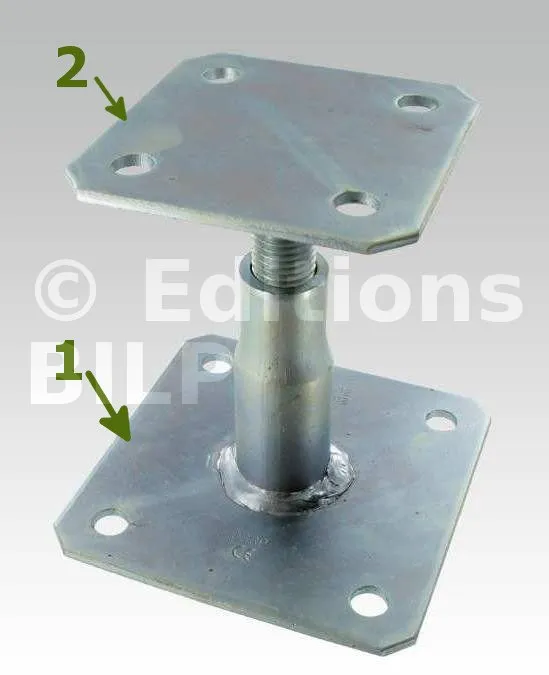

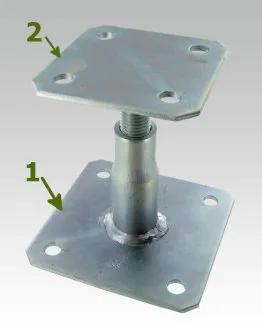

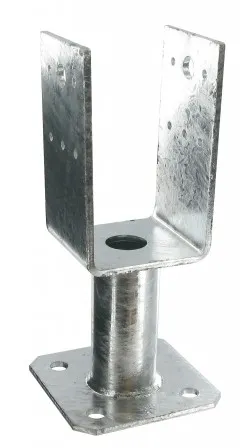

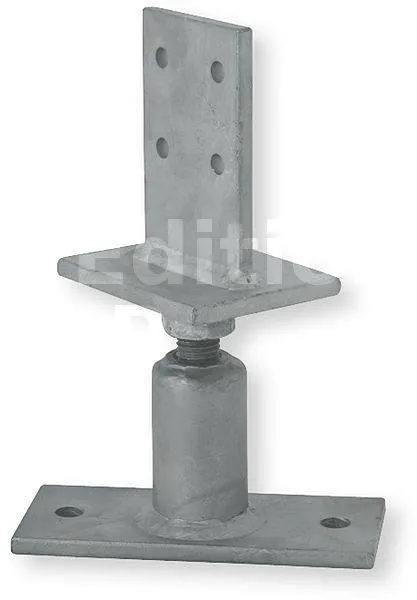

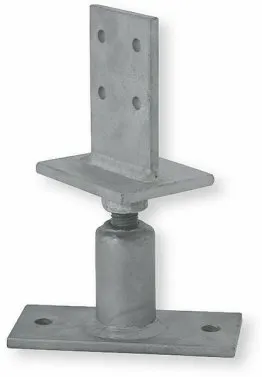

La tête est montée sur une tige filetée, sur le dessous est fixé une tige taraudée ; ce qui permet de faire un réglage en hauteur. Il est même possible de faire un réglable à posteriori. Il faut alors enlever temporairement les fixations, soulever la charge (verrin, pied de biche), ajuster par quelques tours puis reposer la charge.
| Dimensions 1 | Dimensions 2 | Nb de trous de la plaque 1 | Nb de trous de la plaque 2 |
|---|---|---|---|
| 180x100x6 | 70-120x80x6 | 4xØ13 mm | 2xØ13 mm -10xØ5 mm |

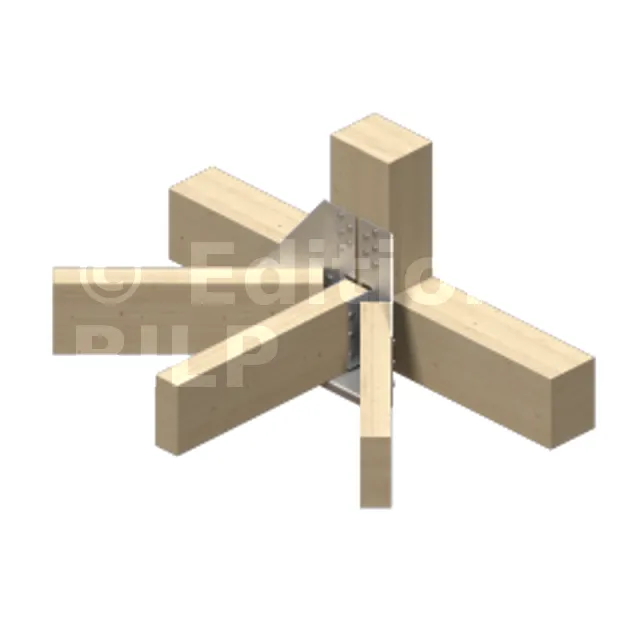

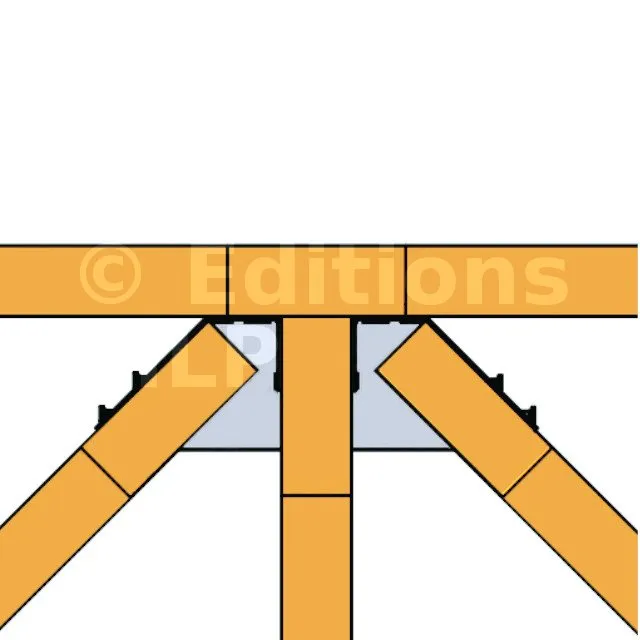

Bois sur Bois - Porteur ≥ 97mm - 1 empannon + 2 arêtiers
| Références | Valeurs caractéristiques - Bois sur bois - Porteur ≥ 97 mm - 1 empannon + 2 arêtiers | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Section de bois et fixations | Valeurs caractéristiques - Porteur ≥ 97 mm - Bois C24 [kN] | ||||||||||||
| Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC392 | 26 | 1 | 97 | 6 | 1 | 97 | 14 | 4.4 | 8.8 | 22 | 3.3 | 6.6 | 16.6 |
Les valeurs descendantes sont calculées comme : R1,k = min (Empannon + 2*Arêtier ; Total)
Les valeurs ascendantes sont calculées comme : R2,k = min (Empannon + 2*Arêtier ; Max)
La répartition de charge est : 20% sur l’empannon, 40% sur chaque arêtier
L’utilisation d’un ETC392 requiert l’installation d’un poinçon d’une largeur minimum de 97 mm.
Les entraxes et les distances au bord doivent être vérifiés selon les règles de l’Eurocode 5, pour le groupe de 10 pointes situées dans la partie haute de l’étrier, en fonction de l’épaisseur du support et de la dimension de l’élément vertical. L’utilisation d’un porteur d’épaisseur 147 mm doit également être vérifiée.
Enfin, les éléments porteur et portés doivent être vérifiés pour des efforts perpendiculaires aux fibres.

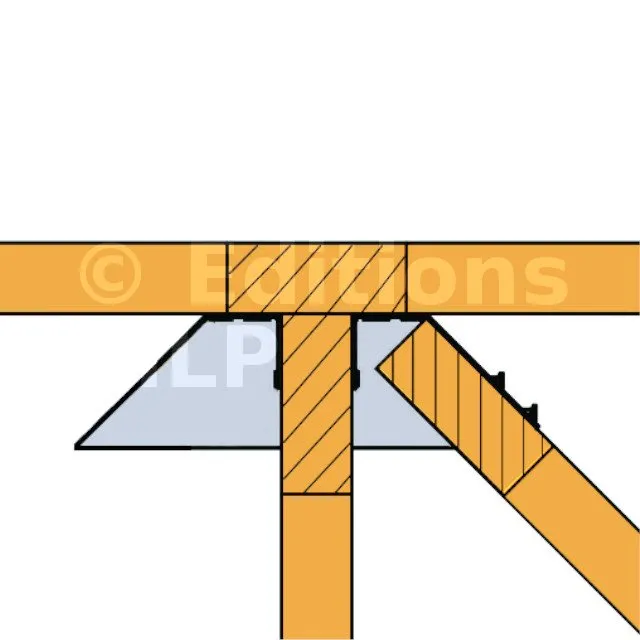

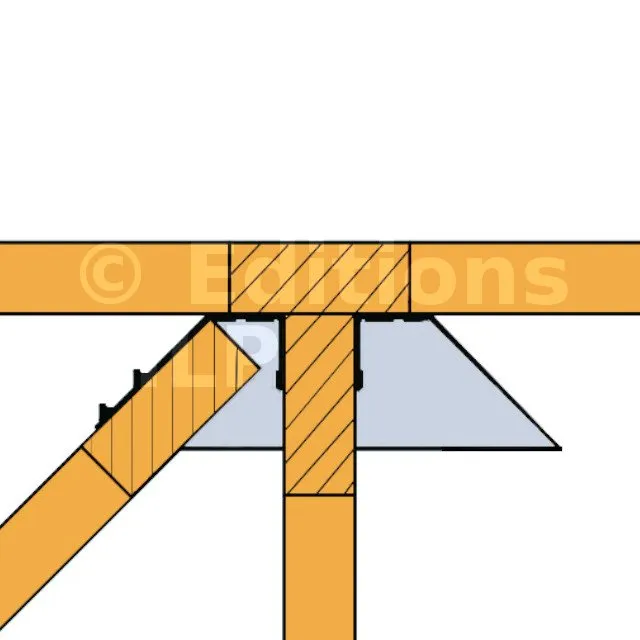

Bois sur bois - Porteur ≥ 97mm - 1 empannon + 1 arêtier
| Références | Valeurs caractéristiques - Bois sur bois - Porteur ≥ 97 mm - 1 empannon + 1 arêtiers | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Section de bois et fixations | Valeurs caractéristiques - Porteur ≥ 97 mm - Bois C24 [kN] | ||||||||||||
| Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC392 | 26 | 1 | 97 | 6 | 1 | 97 | 7 | 5.5 | 10.9 | 16.4 | 3.3 | 6.4 | 9.7 |
Les valeurs descendantes sont calculées comme : R1,k = min (Empannon + Arêtier ; Total)
Les valeurs ascendantes sont calculées comme : R2,k = min (Empannon + Arêtier ; Max)
La répartition de charge est : 33% sur l’empannon, 66% sur l’arêtier
L’utilisation d’un ETC392 requiert l’installation d’un poinçon d’une largeur minimum de 97 mm.
Les entraxes et les distances au bord doivent être vérifiés selon les règles de l’Eurocode 5, pour le groupe de 10 pointes situées dans la partie haute de l’étrier, en fonction de l’épaisseur du support et de la dimension de l’élément vertical. L’utilisation d’un porteur d’épaisseur 147 mm doit également être vérifiée.
Enfin, les éléments porteur et portés doivent être vérifiés pour des efforts perpendiculaires aux fibres.
Bois sur bois - Porteur ≥ 97mm - 2 arêtiers
| Références | Valeurs caractéristiques - Bois sur bois - Porteur ≥ 97 mm - 2 arêtiers | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Section de bois et fixations | Valeurs caractéristiques - Porteur ≥ 97 mm - Bois C24 [kN] | ||||||||||||
| Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nbre de plis | CNA4,0x35 | Hauteur min. | Nbre de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC 392 | 26 | - | - | - | 1 | 97 | 14 | - | 9.6 | 19.1 | - | 5.8 | 11.6 |
Les valeurs descendantes sont calculées comme : R1,k = min (2*Arêtier ; Total)
Les valeurs ascendantes sont calculées comme : R2,k = min (2*Arêtier ; Max)
La répartition de charge est : 50% sur chaque arêtier
L’utilisation d’un ETC392 requiert l’installation d’un poinçon d’une largeur minimum de 97 mm.
Les entraxes et les distances au bord doivent être vérifiés selon les règles de l’Eurocode 5, pour le groupe de 10 pointes situées dans la partie haute de l’étrier, en fonction de l’épaisseur du support et de la dimension de l’élément vertical. L’utilisation d’un porteur d’épaisseur 147 mm doit également être vérifiée.
Enfin, les éléments porteur et portés doivent être vérifiés pour des efforts perpendiculaires aux fibres.
