Étrier à âme intérieure - Inox A4 - Réf. CBH220/2.5S

EN STOCK

Expédition immédiate disponible pour 11 unité(s).

24€⁹¹

HT / Etrier

(29.89 € TTC)

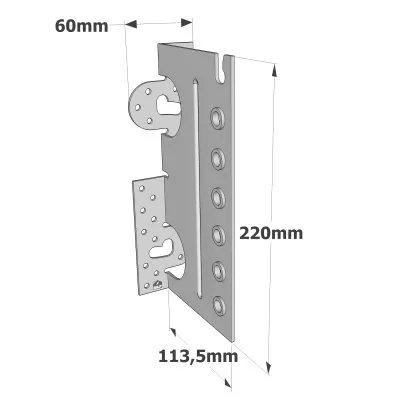

Profondeur :
- 113.5mm
Hauteur :
- 220mm
Autres choix

Référence
CBH220/2.5S
Epaisseur
2.5mm
Fabrication
Française
Matériau
Acier inoxydable AISI 316L selon NF EN 10088-2
Marque
SIMPSON Strong-Tie
Largeur minimale du bois porté
60mm
Perçages sur porteur Ø5 [mm]
16mm
Perçages sur porteur Ø11 [mm]
2mm
Largeur maximale du bois porté
160mm
Hauteur minimale du bois porteur
262mm
Largeur
60mm

Étrier en âme intérieure - Inox A4

Agréments techniques :ETA-07/0245
Déclarations de performance :FR-DoP-e07/0245

Matière

Acier inoxydable AISI 316L selon NF EN 10088-2,
Épaisseur : 2,5 mm.

Avantages

Assemblage invisible,
Fixation sur bois ou sur béton,
Mise en œuvre optimisée conforme aux Eurocodes,
Connecteur en Inox compatible pour un usage en extérieur (Terrasse, pergola ...)

Applications

Support

Porteur : bois massif, bois composite, lamellé-collé, béton.
Porté : bois massif, bois composite, lamellé-collé.

Domaines d’utilisation

Solives,
Pannes,
Poutres porteuses.

Données techniques

Dimensions

Une méthode d’ancrage de la fixation

Fixation ancrage en H

Références	Dimensions bois porteur [mm]	Dimensions poutre [mm]					Dimensions [mm]				Perçages sur porteur		Perçages sur porté
	Hauteur [mm]	Largeur		Hauteur			A	B	C	t	Ø11	Ø5	Ø10.5
	Min.	Min.	Max.	Min β=0	Min β≠0	Max.
CBH150/2.5S	192	60	160	190	219	225	150	113.5	60	2.5	2	14	5
CBH180/2.5S	222	60	160	220	249	270	180	113.5	60	2.5	2	16	6
CBH220/2.5S	262	60	160	250	279	330	220	113.5	60	2.5	2	22	7

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Solive sur poutre - 0° et 15°

Mise en place d’une fixation ancrage en H

Dimensions d’une fixation ancrage en H

Fixation ancrage en H

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=0°						R1,k-Pente β=15°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	14	CSA5,0x40S	5	STD10	18	18.6	20.7	22.4	24	24	17.3	17.9	19.6	21.2	22.9	23.3
CBH180/2.5S	16	CSA5,0x40S	6	STD10	25	26.5	29.5	32.1	32.6	32.6	24	25.2	28	30.5	31.8	31.8
CBH220/2.5S	22	CSA5,0x40S	7	STD10	32.6	34.2	37.9	41.1	42.8	42.8	31.4	32.7	36	38.9	41.6	41.6

Solive sur poutre - 30° et 45°

Mise en place d’une fixation ancrage en H

Dimensions d’une fixation ancrage en H

Fixation ancrage en H

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=30°						R1,k-Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	14	CSA5,0x40S	5	STD10	16.7	17.2	18.7	20.1	21.6	22.5	16.4	16.7	18	19.3	20.6	21.9
CBH180/2.5S	16	CSA5,0x40S	6	STD10	23.1	24.1	26.6	28.8	30.8	30.8	22.5	23.4	25.6	27.6	29.7	30.1
CBH220/2.5S	22	CSA5,0x40S	7	STD10	30.4	31.5	34.3	37	39.7	40.4	29.8	30.8	33.3	35.7	38.3	39.5

Solive bois sur support rigide - 0° et 15°

Ancre à enfoncer pour poteau

Dimensions d’une fixation ancrage en H

Fixation ancrage en H

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=0°						R1,k-Pente β=15°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	2	Ø10**	5	STD10	12.4	13.2	15.6	17.7	19.5	19.5	11.7	12.4	14.5	16.4	18.4	18.7
CBH180/2.5S	2	Ø10**	6	STD10	19.3	21.1	25.2	28.8	29.7	29.7	18.2	19.7	23.3	26.6	28.3	28.3
CBH220/2.5S	2	Ø10**	7	STD10	23.8	25.9	30.6	34.9	37.1	37.1	22.4	24.2	28.2	32.1	35.3	35.3

** Les solutions générales d’ancrages sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, des distances aux bords et entre ancrages.

Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.

Solive bois sur support rigide - 30° et 45°

Ancre à enfoncer pour poteau

Dimensions d’une fixation ancrage en H

Fixation ancrage en H

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=30°						R1,k-Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	2	Ø10**	5	STD10	11.1	11.6	13.4	15	16.8	17.7	10.5	10.9	12.5	13.9	15.5	16.9
CBH180/2.5S	2	Ø10**	6	STD10	17	18.3	21.4	24.3	26.8	26.8	16.2	17.3	20	22.6	25.4	25.7
CBH220/2.5S	2	Ø10**	7	STD10	21.1	22.5	26	29.4	33	33.5	20.1	21.3	24.4	27.5	30.8	32.2

** Les solutions générales d’ancrages sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, des distances aux bords et entre ancrages.

Fixations
Bois/Bois :
Porteur :

Vis CSA5,0x40S mm conformes à l‘ETE-04/0013.
Porté :
Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois).

Bois/Support rigide :
Porteur béton :

Cheville mécanique Ø10 mm : BOAX-M10-92/10 A4.
Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25 A4

Porteur acier :

Boulon Inox Ø10 mm

Porté :

Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STD10/X)

Installation
1. Réaliser une entaille verticale de largeur 9 mm dans la poutre portée,
2. Identifier la position des broches sur la poutre portée,
3. Percer transversalement la poutre portée pour y insérer les broches (diamètre de perçage en fonction du diamètre de la broche),
4. Insérer la 1ère broche supérieure dans la poutre portée.

Une méthode d’ancrage de la fixation
