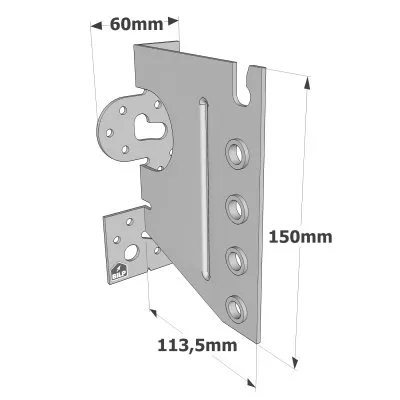

Étrier à âme intérieure - Inox A4 - Réf. CBH150/2.5S
Étrier en âme intérieure - Inox A4
Agréments techniques :ETA-07/0245
Déclarations de performance :FR-DoP-e07/0245
Matière
- Acier inoxydable AISI 316L selon NF EN 10088-2,
- Épaisseur : 2,5 mm.
Avantages
- Assemblage invisible,
- Fixation sur bois ou sur béton,
- Mise en œuvre optimisée conforme aux Eurocodes,
- Connecteur en Inox compatible pour un usage en extérieur (Terrasse, pergola ...)
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé, béton.
- Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation
- Solives,
- Pannes,
- Poutres porteuses.
Données techniques

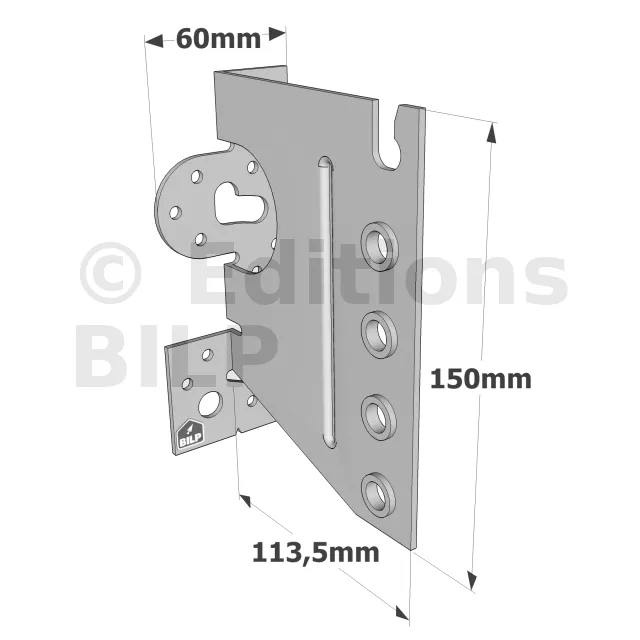

Dimensions
| Références | Dimensions bois porteur [mm] | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur [mm] | Largeur | Hauteur | A | B | C | t | Ø11 | Ø5 | Ø10.5 | ||||
| Min. | Min. | Max. | Min β=0 | Min β≠0 | Max. | ||||||||
| CBH150/2.5S | 192 | 60 | 160 | 190 | 219 | 225 | 150 | 113.5 | 60 | 2.5 | 2 | 14 | 5 |
| CBH180/2.5S | 222 | 60 | 160 | 220 | 249 | 270 | 180 | 113.5 | 60 | 2.5 | 2 | 16 | 6 |
| CBH220/2.5S | 262 | 60 | 160 | 250 | 279 | 330 | 220 | 113.5 | 60 | 2.5 | 2 | 22 | 7 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

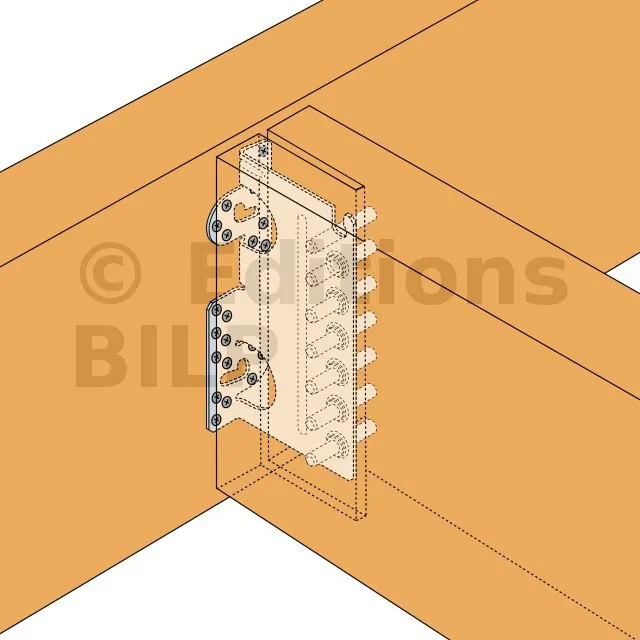

Solive sur poutre - 0° et 15°
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=0° | R1,k-Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 14 | CSA5,0x40S | 5 | STD10 | 18 | 18.6 | 20.7 | 22.4 | 24 | 24 | 17.3 | 17.9 | 19.6 | 21.2 | 22.9 | 23.3 |
| CBH180/2.5S | 16 | CSA5,0x40S | 6 | STD10 | 25 | 26.5 | 29.5 | 32.1 | 32.6 | 32.6 | 24 | 25.2 | 28 | 30.5 | 31.8 | 31.8 |
| CBH220/2.5S | 22 | CSA5,0x40S | 7 | STD10 | 32.6 | 34.2 | 37.9 | 41.1 | 42.8 | 42.8 | 31.4 | 32.7 | 36 | 38.9 | 41.6 | 41.6 |
Solive sur poutre - 30° et 45°
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=30° | R1,k-Pente β=45° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 14 | CSA5,0x40S | 5 | STD10 | 16.7 | 17.2 | 18.7 | 20.1 | 21.6 | 22.5 | 16.4 | 16.7 | 18 | 19.3 | 20.6 | 21.9 |
| CBH180/2.5S | 16 | CSA5,0x40S | 6 | STD10 | 23.1 | 24.1 | 26.6 | 28.8 | 30.8 | 30.8 | 22.5 | 23.4 | 25.6 | 27.6 | 29.7 | 30.1 |
| CBH220/2.5S | 22 | CSA5,0x40S | 7 | STD10 | 30.4 | 31.5 | 34.3 | 37 | 39.7 | 40.4 | 29.8 | 30.8 | 33.3 | 35.7 | 38.3 | 39.5 |

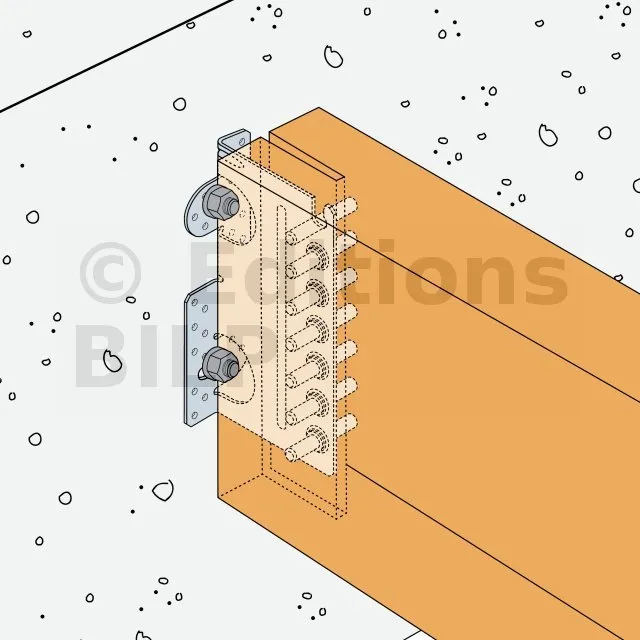

Solive bois sur support rigide - 0° et 15°
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=0° | R1,k-Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 2 | Ø10** | 5 | STD10 | 12.4 | 13.2 | 15.6 | 17.7 | 19.5 | 19.5 | 11.7 | 12.4 | 14.5 | 16.4 | 18.4 | 18.7 |
| CBH180/2.5S | 2 | Ø10** | 6 | STD10 | 19.3 | 21.1 | 25.2 | 28.8 | 29.7 | 29.7 | 18.2 | 19.7 | 23.3 | 26.6 | 28.3 | 28.3 |
| CBH220/2.5S | 2 | Ø10** | 7 | STD10 | 23.8 | 25.9 | 30.6 | 34.9 | 37.1 | 37.1 | 22.4 | 24.2 | 28.2 | 32.1 | 35.3 | 35.3 |
** Les solutions générales d’ancrages sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, des distances aux bords et entre ancrages.
Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.
Solive bois sur support rigide - 30° et 45°
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=30° | R1,k-Pente β=45° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 2 | Ø10** | 5 | STD10 | 11.1 | 11.6 | 13.4 | 15 | 16.8 | 17.7 | 10.5 | 10.9 | 12.5 | 13.9 | 15.5 | 16.9 |
| CBH180/2.5S | 2 | Ø10** | 6 | STD10 | 17 | 18.3 | 21.4 | 24.3 | 26.8 | 26.8 | 16.2 | 17.3 | 20 | 22.6 | 25.4 | 25.7 |
| CBH220/2.5S | 2 | Ø10** | 7 | STD10 | 21.1 | 22.5 | 26 | 29.4 | 33 | 33.5 | 20.1 | 21.3 | 24.4 | 27.5 | 30.8 | 32.2 |
** Les solutions générales d’ancrages sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, des distances aux bords et entre ancrages.
Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.
Fixations
Bois/Bois :
Porteur :
- Vis CSA5,0x40S mm conformes à l‘ETE-04/0013.
Porté : - Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois).
Bois/Support rigide :
Porteur béton :
- Cheville mécanique Ø10 mm : BOAX-M10-92/10 A4.
- Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25 A4
Porteur acier :
- Boulon Inox Ø10 mm
Porté :
- Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STD10/X)
Installation
1. Réaliser une entaille verticale de largeur 9 mm dans la poutre portée,
2. Identifier la position des broches sur la poutre portée,
3. Percer transversalement la poutre portée pour y insérer les broches (diamètre de perçage en fonction du diamètre de la broche),
4. Insérer la 1ère broche supérieure dans la poutre portée.
