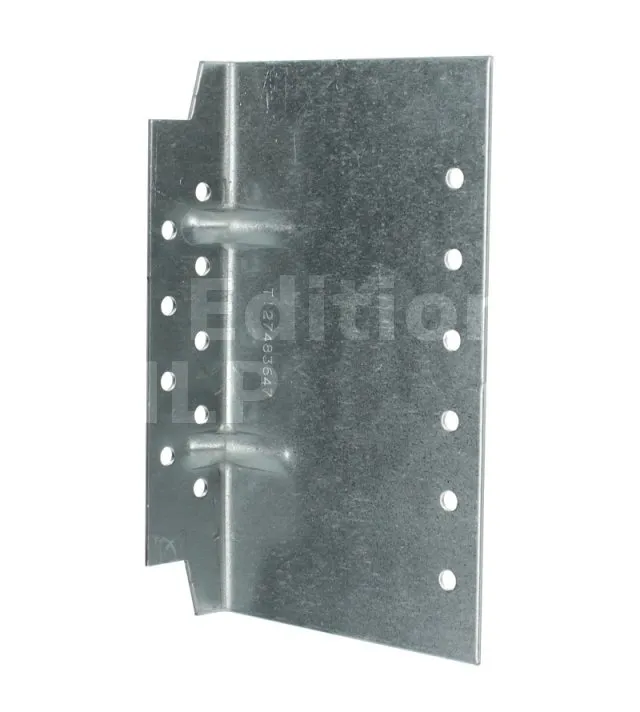

Sabot deux éléments ajustables, hauteur(B) : 150mm profondeur(C) : 90mm

Mise en œuvre

Fixations

Sur bois :

• Pointes annelées CNA Ø4,0 x 50
• Vis CSA Ø5,0 x 40

Installation

Sur Bois :

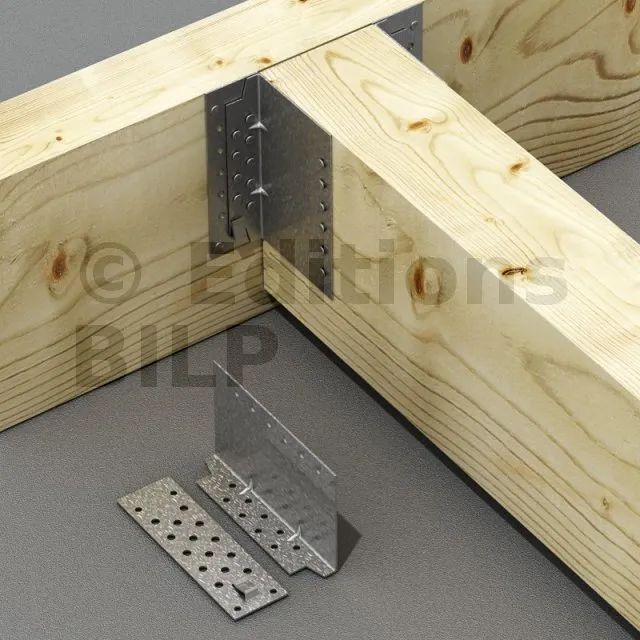

1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

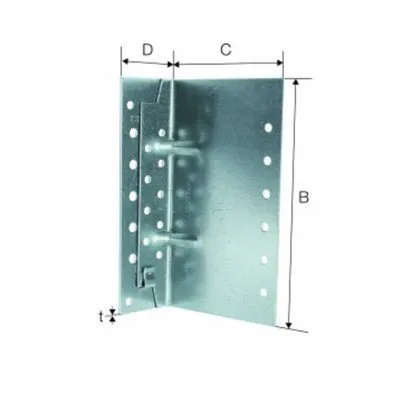

Dimension générale 1

Vidéo de sabot deux éléments ajustables

Avantages

Les principaux avantages des sabots de charpente ajustables incluent leur grande souplesse d’utilisation en neuf comme en rénovation. Ils permettent une adaptation facile à diverses configurations de construction, assurant ainsi une stabilité optimale et une charge portante efficace. De plus, leur capacité d’ajustement facilite l’alignement précis des éléments structuraux.

Grâce à leur hauteur de 150 mm et leur profondeur de 90 mm, ces sabots offrent une solution fiable pour des projets variés, garantissant à la fois la fixation, la stabilité et la capacité de charge portante. Leur conception intègre souvent des éléments tels que des équerres et des systèmes d’ancrage pour renforcer la structure globale.

Applications

Les applications des sabots de charpente ajustables sont variées et couvrent une large gamme de besoins en construction. Ils sont idéaux pour la fixation d’éléments bois sur support bois, garantissant une connexion solide et durable.

Support :

• Porteur : bois massif, bois composite, bois lamellé-collé...
• Porté : bois massif, bois composite, bois lamellé-collé..

Domaines d’utilisation :

Les domaines d’utilisation des sabots de charpente ajustables sont principalement centrés sur la fixation d’éléments bois sur support bois. Ils sont particulièrement efficaces dans les contextes suivants :

• Construction neuve et rénovation
• Structures de charpente
• Supports structuraux pour planchers et toitures
