Vis pour panneaux emboitables - Réf. 11216500175
-
Référence11216500175
-
FabricationAllemande
-
MarqueSWG
-
Diamètre de la tête8mm
-
Longueur du filet17mm
-
Type de têteTête fraisée autofraisante
-
Taille d’empreinteTX20
-
MatériauAcier C1022
-
FinitionPlaqué zinc
-

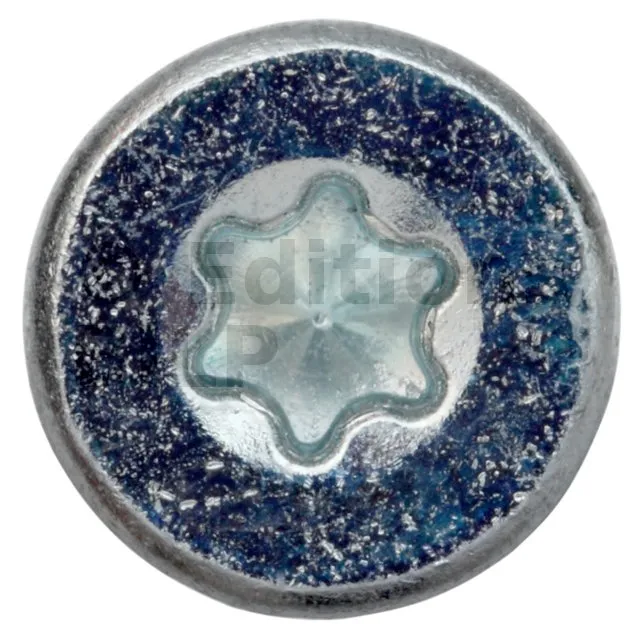

EmpreinteHexalobulaire intérieur
-
Hauteur tête max3mm
-
Angle de torsion25
Vis pour plancher/panneau OSB
Mise en œuvre
Il est conseillé de fixer les vis tous les 15 cm sur la périphérie et tous les 30 cm sur les parties intermédiaires.
- (1) Bande de départ
- a = 1/2 de la longueur ; b = 2/3 de la longueur ; c = 5/6 de la longueur
Clouer directement la première rangée placée à l’envers et qui est exposée sur la bande de démarrage (utiliser des bardeaux entiers). Pour la suite, utiliser des bardeaux auxquels on a enlevé une partie de sa longueur. La partie à couper varie selon la rangée de la manière suivante : pour commencer la deuxième rangée, utiliser un bardeau d’une dimension égale à 5/6 de la longueur. Puis, pour la rangée suivante, utilisez un bardeau auquel on a enlevé un tiers de sa longueur. Pour le prochain, couper la moitié du bardeau pour couvrir la prochaine rangée. C’est la méthode à suivre jusqu’à ce que l’on atteigne le dernier 1/6 d’une pièce de bardeau. Puis recommencer ensuite le processus jusqu’à ce que vous atteigniez le sommet.
Remarque : utiliser une ligne de repère et bien mesurer pour garder les lignes bien droites et bien horizontales.

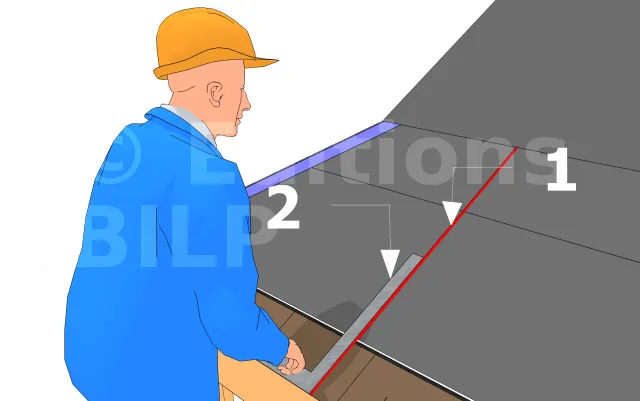

- (1) Ligne de référence
- (2) Équerre
Créer une ligne de référence allant du bord de l’avant du toit à la crête pour aligner les bardeaux. Cette ligne doit être tracée à proximité du centre du toit, de manière à ce que celle-ci traverse une fente ou un bord de galets suivant les premiers bardeaux. Il est conseillé d’utiliser une équerre pour s’assurer de la perpendicularité de cette ligne par rapport au bord de l’avant du toit.
Caractéristiques
- Acier zingué, bleu
- Tête fraisée avec crans de fraisage et empreinte TX20
- Pointe de vis avec antifendage
Domaines d’emploi
La vis pour plancher OSB est souvent utilisée pour la fixation de plaques de pose dans le neuf, en rénovation et en réhabilitation. La vis convient particulièrement pour la pose de panneaux OSB
Indication pour le montage
Pour un résultat optimal, intercaler un feutre entre les poutres et les planches.
| Particularité du produit | Avantage | Utilité |
|---|---|---|
Tête fraisée avec crans de fraisage |
Noyage affleurant de la tête de vis, Noyage facile et net de la tête de vis, La longueur utile correspond à la longueur totale de la vis | Aspect parfait, Nécessite moins de force et d’énergie |

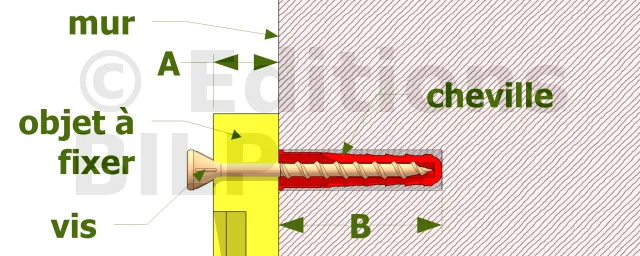

Image illustrant la pose d’un objet sur une cheville
Placer la cheville (B) dans le trou ; puis, placer l’objet (A) entre la tête de la vis et de la cheville ; ensuite, visser. Adapter la longueur de la vis en fonction de l’épaisseur de l’objet à fixer (A) et de la longueur de la cheville (B) Empreinte TX |
Bonne transmission de la force grâce aux six surfaces d’application de la force (contact de ligne), Aucun effet de rejet (la forme cylindrique d’induit aucun effet "cam out"), Mise en oeuvre possible avec une machine, Bon transfert du couple | Longue durée de vie de l’embout, Large domaine d’emploi |
Filetage sous la tête |
Maintien optimal des planches OSB, Le filetage en-dessous de la tête maintient en place du panneau | Minimise fortement les bruits de craquement et de grincement du plancher ou des panneaux, Maintient durablement et efficacement la plaque de pose en place |
Cheville universelle avec collerette
Arête de coupe |
Moins de force de fendillement grâce à l’effet de perçage, Coupe les fibres du bois | Réduit la tendance du bois à se fendre, Maintient durablement et efficacement les planches OSB |
Cheville universelle sans collerette
Revêtement lubrifiant |
Vissage facile, Résistance moindre au vissage | Nécessite moins d’énergie et de force |
