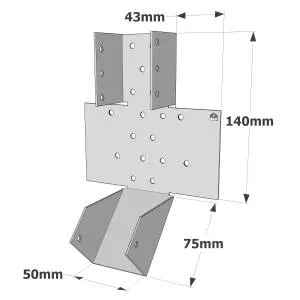

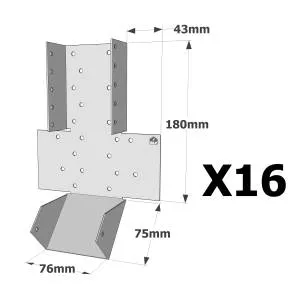

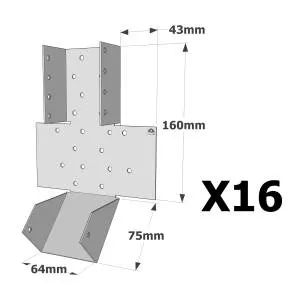

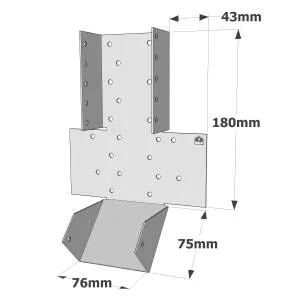

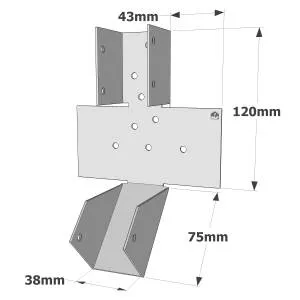

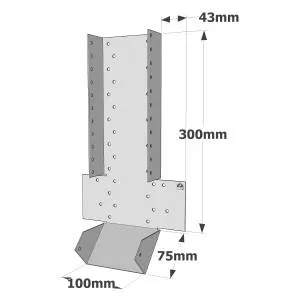

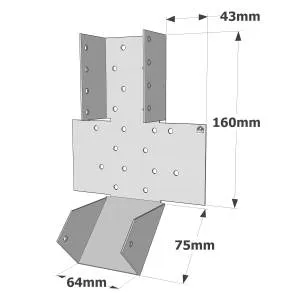

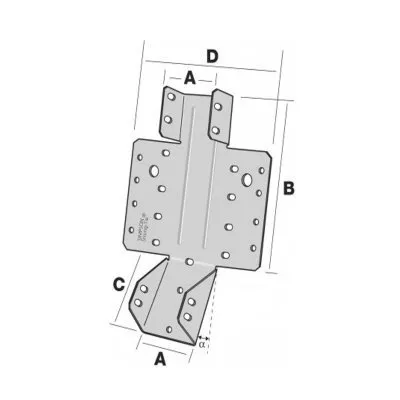

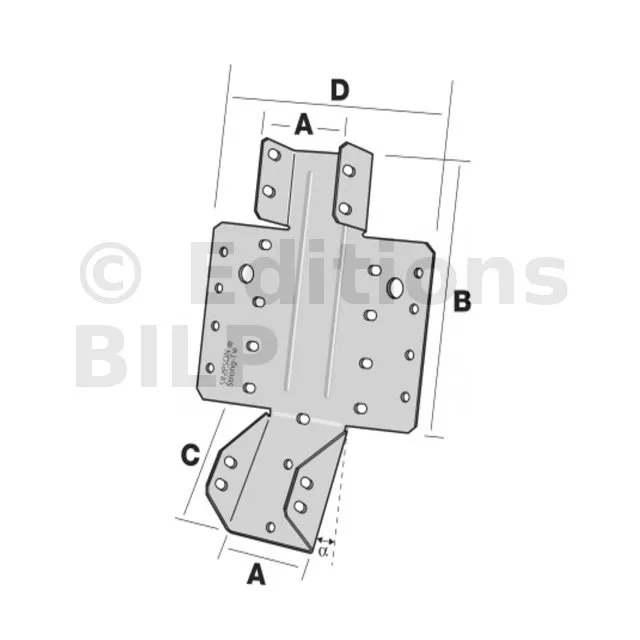

Sabot à pente réglable
Fixations
Sur porté :
- Pointes annelées CNA Ø 4.0 x 35 ou CNA Ø 4.0 x 50 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø 4.0 x 35 ou CNA Ø 4.0 x 50 mm.
- Tirefonds et boulons Ø 10 mm.
Support béton :
- Ancrage mécanique WA M10-78/5 (pour la version SPR-B).
- Ancrage chimique tige filetée Ø 10 mm : LMAS M10-155 avec résine AT-HP.
Support métal :
- Boulons Ø 10 mm.

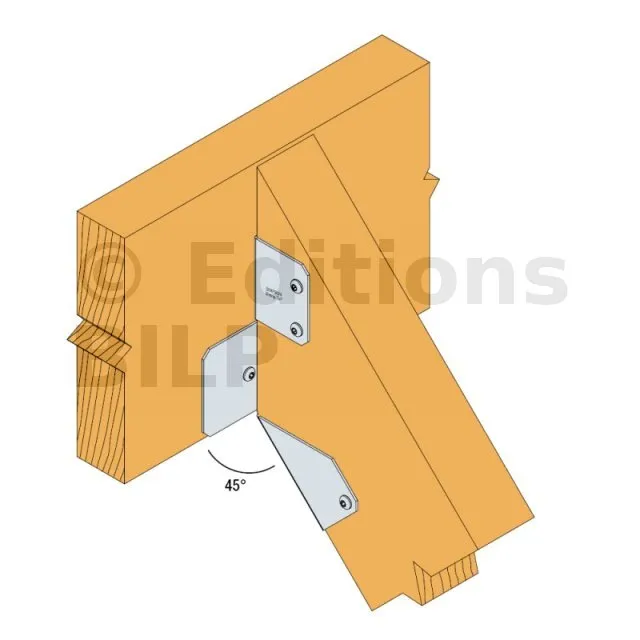

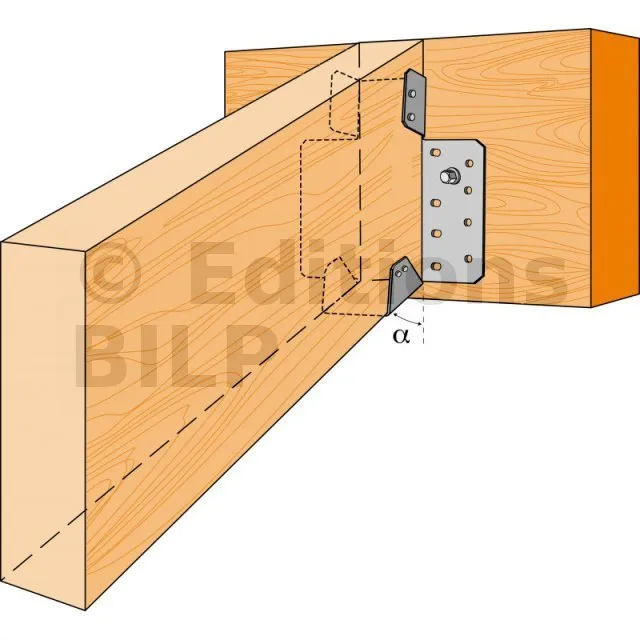

Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
