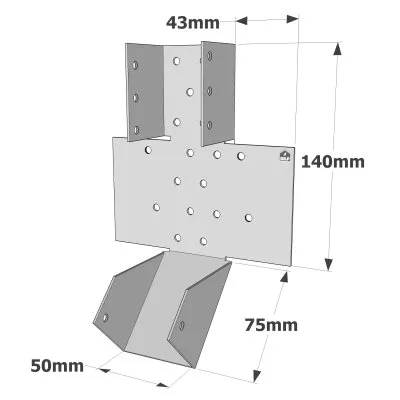

Sabot à pente réglable - Réf. SPR50/140 Hauteur (B) : 140mm Largeur (A)  : 50mm

Sabot à pente réglable - Réf. SPR50/140

bientôt DISPO
Expédition dans moins de 7 jours.
5€26
  HT  / sabot
(6.31 € TTC)

  • Référence
    SPR50/140
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suvant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    76mm
  • Longueur d’aile (D)
    134mm
  • Epaisseur
    1,5mm
  • Largeur poutre min.
    48mm
  • Largeur poutre max.
    50mm

Sabot à pente réglable

Le sabot à pente réglable SPR permet la fixation de chevrons sur support bois et béton. Le réglage de la pente est fait sur le chantier pour des pentes jusqu‘à 45° vers le bas ou le haut. Ce réglage n‘est à effectuer qu‘une seule fois dans le sens de la pente souhaitée.

Caractéristiques :

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5mm.

Avantages :

  • Réglage de la pente sur chantier.

Applications

Support :

  • Porteur : bois massif, bois composite, bois lamellé-collé, béton ou acier.
  • Porté : bois massif, bois composite, bois lamellé-collé.
    Domaines d’utilisation :
  • Solives,
  • Pannes,
  • Poutres lisses...

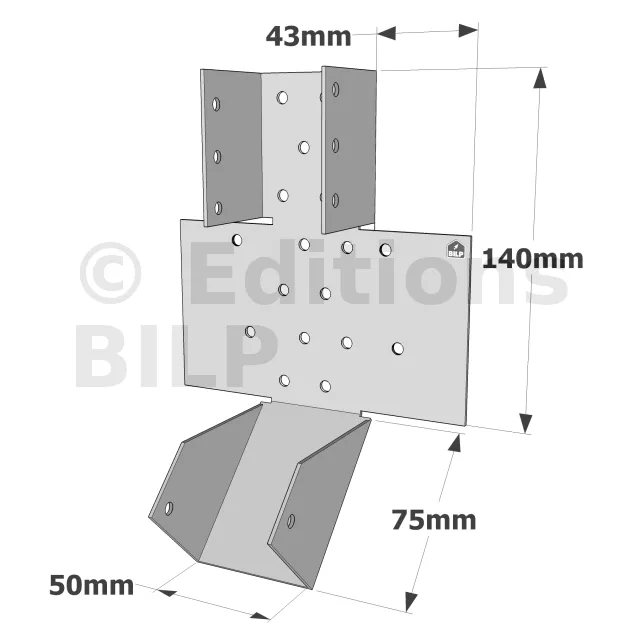

Dimensions



RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur A B C D F t Ø5 [mm] Ø5 [mm]
Min. Max.
SPR38/120 36 38 38 120 74 43 78 1.5 9 6
SPR50/140 48 50 50 140 74 43 78 1.5 18 8
SPR64/160 62 64 64 160 74 43 78 1.5 20 10
SPR76/180 74 76 76 180 74 43 78 1.5 22 12
SPR100/300 98 100 100 300 74 43 78 1.5 34 24

Les dimensions A, B et C sont les dimensions intérieures du sabot.
