Sabot - Finition NOIRE

Fixations

Sur porté :

• Vis CSA5.0x35PB.

Sur porteur :

Support bois :

• Vis CSA5.0x35PB.

Support acier :

• Boulons Ø10 mm.

Support béton :

• Cheville mécanique : goujon WA M10-78/5,
• Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25.

Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :

• Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25.
  + tamis SH M16-130.

Sur Bois :

1. Tracer l’emplacement de la poutre portée sur le porteur.
2. Présenter le sabot et préfixer les ailes de chaque côté.
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.
4. Finaliser la fixation sur chaque aile.
5. Présenter la poutre portée dans le sabot et la fixer en vissage partiel ou total.

Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
3. Percer le support avec un forêt adapté.
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages.
5. Présenter la poutre portée dans le sabot avant de la fixer.

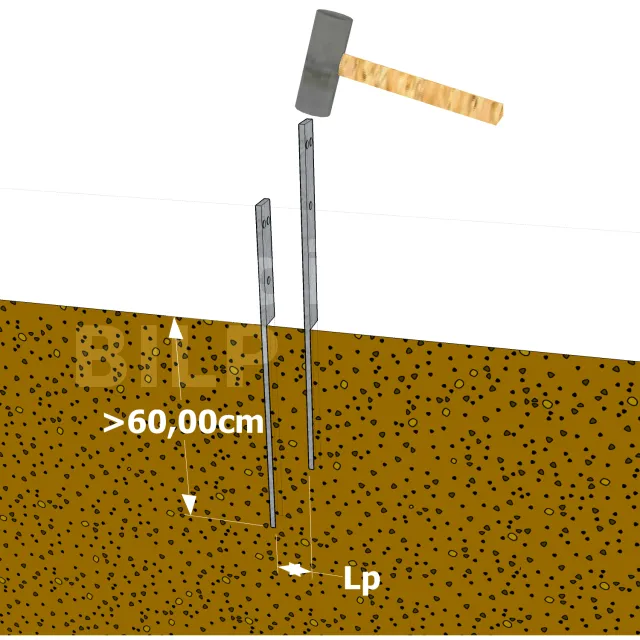

Enfoncer le méplat dans le sol

• Lp : Largeur du poteau

Vous pouvez battre le méplat avec une massette jusqu’au refus du sol, il faut bien assurer que la profondeur enfoncée suffit pour tenir toute la structure, une profondeur minimum de 60 cm est requise et augmente selon la qualité du sol et la charge de l’ouvrage.
L’espace entre les deux méplats d’un poteau est égal à l’épaisseur du poteau et les hauteurs hors-sol sont égales aux positions des trous du poteau ajoutant 5 cm pour la hauteur libre entre la base du poteau et le sol. Aidez-vous d’un niveau à bulle pour vérifier la verticalité des tubes.

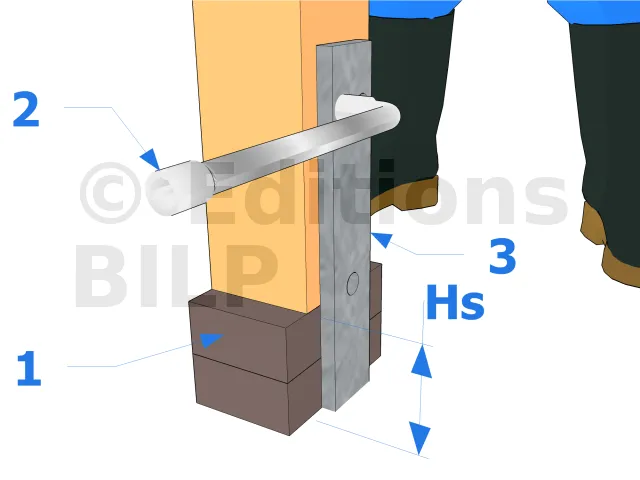

Fixer fortement les tire-fonds jusqu’au refus

• 1 : Cales temporaires. A enlever après fixation des méplats.
• 2 : Clé
• 3 : Méplats
• hs : Hauteur libre entre la base du poteau et le sol

Il ne vous reste plus qu’à fixer les tire-fonds et vérifier la verticalité du poteau.

Avantages :

• Finition noire pour une grande discrétion dans la structure : La finition noire des sabots permet de les intégrer de manière subtile dans la structure, offrant une apparence soignée et moderne.
• Compatible avec les vis CSA5.0x35PB noires : Ces sabots sont parfaitement compatibles avec les vis noires CSA5.0x35PB, assurant une cohérence esthétique et une solidité optimale de l’assemblage.
• Installation rapide et simple : La conception de ces sabots permet une installation facile et rapide, ce qui réduit le temps de travail et les coûts de main-d’œuvre.

Application :

• Porteur : Ces sabots peuvent être fixés sur divers matériaux porteurs tels que le béton, l’acier, le bois massif, le bois lamellé-collé et le bois composite.
• Porté : Ils sont également adaptés pour supporter des éléments en bois massif, en bois lamellé-collé et en bois composite.

Domaines d’utilisation :

• Poutres : Utilisation courante pour les pannes, solives et chevrons, assurant une fixation solide et durable.
• Pergolas : Idéal pour les structures extérieures telles que les pergolas, où l’esthétique et la résistance aux intempéries sont cruciales.
• Carports : Parfaits pour les carports, offrant une robustesse nécessaire pour supporter les structures de couverture.
• Renforcement d’assemblages existants : Utilisés pour renforcer des assemblages déjà en place, améliorant ainsi la durabilité et la stabilité des constructions.
