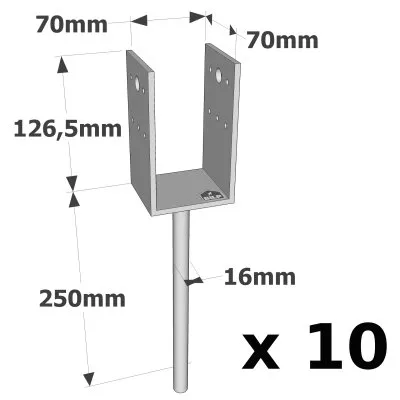

Pieds de poteau en U à sceller - Réf. PPD70/70G_10
- RéférencePPD70/70G_10
- Epaisseur5mm
- FabricationFrançaise
- MatériauAcier S235JR suivant NF EN 10025 galvanisée à chaud suivant NF EN ISO 1461
- MarqueSIMPSON Strong-Tie
- Perçages platine haute10Ø5 - 2Ø13,5
- Charge maximale admissible en compression2.75 tonnes
- Hauteur126.5mm
- Profondeur70mm
- Longueur de la tige250mm
- Diamètre de la tige16mm
Pieds de poteau en U à sceller
Matière :
- Acier S235JR suivant NF EN 10025,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur : 5 mm.
Avantages :
- Reprise de charge en soulèvement,
- Hauteur réglable grâce à la tige à sceller,
- Discrétion améliorée.
Applications
Support :
- Porteur : béton.
- Porté : bois massif, lamellé collé, bois composite.
Domaines d’utilisation :
- Poteaux de auvent, de pergola.
- Poteaux de véranda.
- Poteaux de terrasse.
- Poteaux de garde corps.
Données techniques

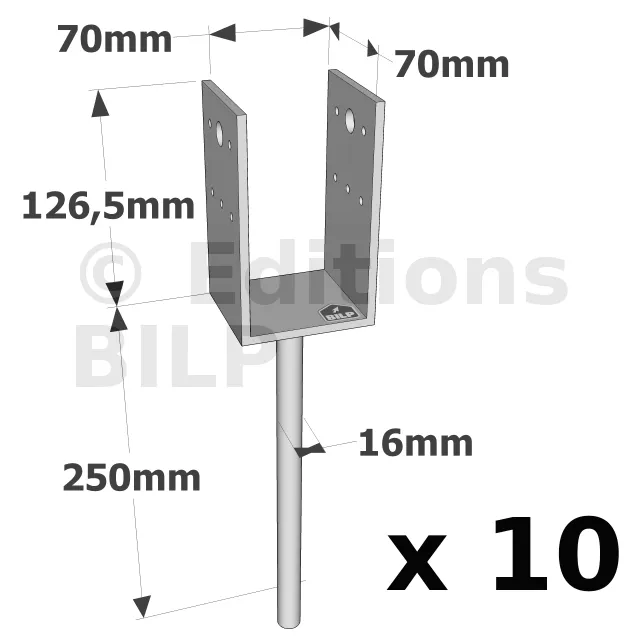

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | G | t | Ø5 | Ø13,5 | |
| PPD70/70G | 70 | 70 | 126.5 | 250 | 16 | 5 | 10 | 2 |
| PPD80/70G | 80 | 70 | 121.5 | 250 | 16 | 5 | 10 | 2 |
| PPD90/70G | 90 | 70 | 126.5 | 250 | 16 | 5 | 10 | 2 |
| PPD100/70G | 100 | 70 | 121.5 | 250 | 16 | 5 | 10 | 2 |
| PPD120/90G-FR | 120 | 90 | 121.5 | 250 | 20 | 5 | 12 | 4 |
| PPD140/90G | 140 | 90 | 121.5 | 250 | 20 | 5 | 12 | 4 |
Valeurs caractéristiques
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
| Sur poteau | R1.k | |||||
| Quantité | Type | Béton | R2.k | R3.k | R4.k | |
| C20/25 | ||||||
| PPD70/70G | 10 | CNA Ø4.0x40 | min( 63.5 ; 40.9/kmod ) | min( 18.4 ; 13.5/kmod ) | 3.6/kmod | min( 10.9 ; 5.8/kmod ) |
| PPD80/70G | 10 | CNA Ø4.0x40 | min( 81.9 ; 40.9/kmod ) | min( 18.4 ; 11.4/kmod ) | 3.7/kmod | min( 10.9 ; 5.8/kmod ) |
| PPD90/70G | 10 | CNA Ø4.0x40 | min( 94.8 ; 54.5/kmod ) | min( 18.4 ; 10.4/kmod ) | 5.5/kmod | min( 14.6 ; 10.8/kmod ) |
| PPD100/70G | 10 | CNA Ø4.0x40 | 40.9/kmod | 8.7/kmod | 3.7/kmod | 5.8/kmod |
| PPD120/90G-FR | 12 | CNA Ø4.0x40 | 54.5/kmod | 9.4/kmod | 7.2/kmod | 11.4/kmod |
| PPD140/90G | 12 | CNA Ø4.0x40 | min( 102.2 ; 54.5/kmod ) | 7.8/kmod | 7.2/kmod | 11.4/kmod |
Valeurs caractéristiques simplifiées
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
| Sur poteau | R1.k* | |||||
| Quantité | Type | Béton | R2.k* | R3.k* | R4.k* | |
| C20/25 | ||||||
| PPD70/70G | 10 | CNA Ø4.0x40 | 58.4 | 18.4 | 5.1 | 8.2 |
| PPD80/70G | 10 | CNA Ø4.0x40 | 58.4 | 16.2 | 5.2 | 8.2 |
| PPD90/70G | 10 | CNA Ø4.0x40 | 77.8 | 14.8 | 7.8 | 15.4 |
| PPD100/70G | 10 | CNA Ø4.0x40 | 58.4 | 12.4 | 5.2 | 8.2 |
| PPD120/90G-FR | 12 | CNA Ø4.0x40 | 77.8 | 13.4 | 10.2 | 16.2 |
| PPD140/90G | 12 | CNA Ø4.0x40 | 77.8 | 11.1 | 10.2 | 16.2 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
Solutions alternatives
| Produit alternatif | Fixation / principe | Avantages clés | Inconvénients | Applications conseillées |
|---|---|---|---|---|
| Pied de poteau fixe PPA | À visser sur dalle béton (platine basse) | Aucun usinage du poteau ; galvanisé à chaud ; économique | Hauteur non réglable ; nécessite perçage/douilles d’ancrage | Ossature bois jusqu’à 200×200 mm, abris, garages |
| Pied de poteau réglable APB 100/150 | Filetage central – réglage de hauteur | Réglable sur chantier ; livré prêt-à-fixer ; pas d’usinage | Pas de réglage latéral ; coût > PPA | Terrasses, pergolas, vérandas (irrégularités de dalle) |
| Pied de poteau réglable sous charge PPRC | Réglage de hauteur + forte capacité traction | Réglable après pose ; haute résistance compression/traction ; sans usinage | Plus onéreux et plus haut | Poteaux supportant charges élevées ou soulèvement (vent) |
| Pied de poteau PVDB (U réglable H & L) | Réglable hauteur & largeur – platine ou fer | Ultra-polyvalent ; accepte sections 80-120 mm ; montage après scellement | Plus volumineux et coûteux ; réglage plus long | Rénovation ou poteaux hors standard |
| Pied en âme + platine PPSDT | Lame centrale dans fente du poteau | Conçu pour efforts de soulèvement ; grande robustesse ; galvanisé | Demande entaille centrale ; pose plus technique | Poteaux de charpente lourde, zones ventées |
| Support à enfoncer Spike galvanisé | Pieu métallique frappé dans le sol | Pose ultra-rapide sans béton ; repositionnable ; économique | Moins résistant en sol caillouteux / zones ventées ; durabilité moindre | Clôtures, boîtes-aux-lettres, abris légers |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
Sur béton :
- Scellement chimique avec Résine AT-HP.
La distance entre la platine et le béton doit être de 50 mm maxi.

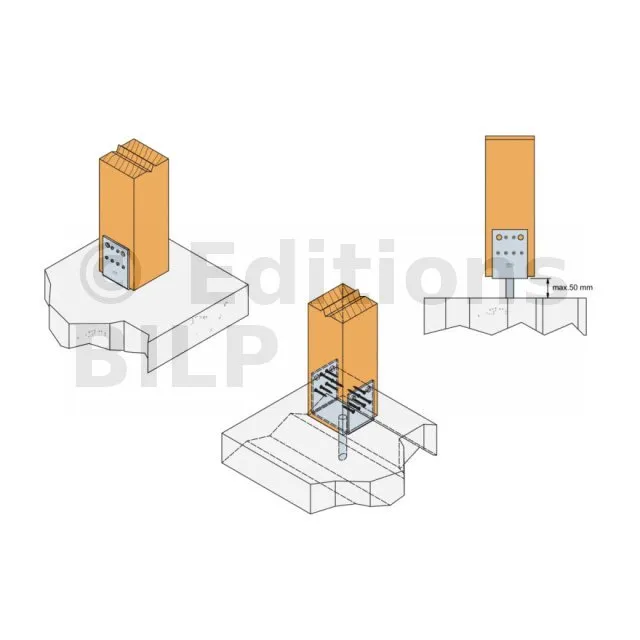

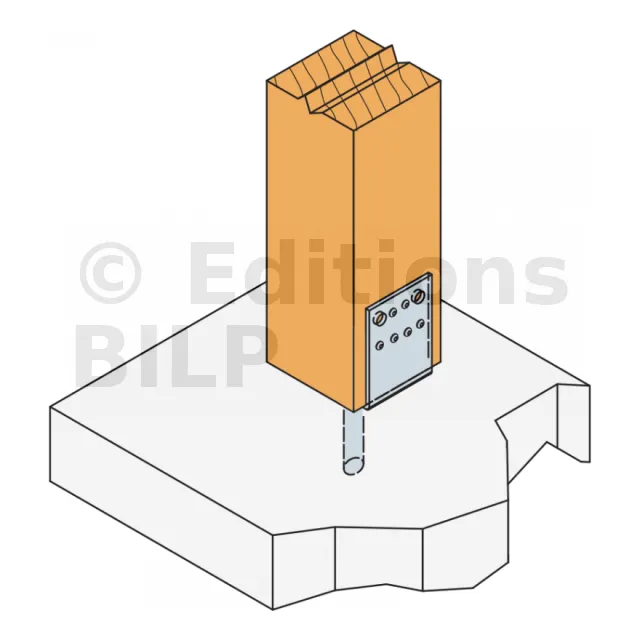

Installation
Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Fixer le pied de poteau sur le poteau.
Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
