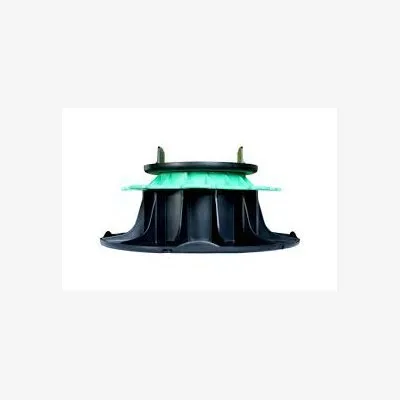

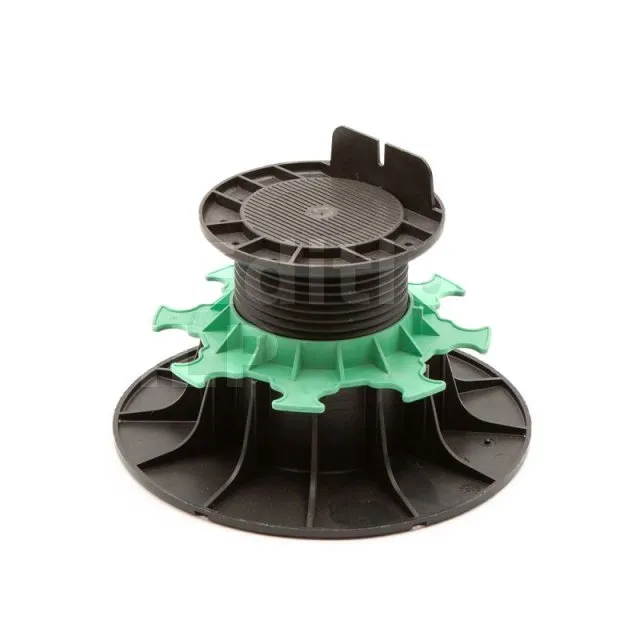

Plot réglable STD pour lambourdes - HL 80/140mm - Réf. IH080140LF40000
-
RéférenceIH080140LF40000
-
FabricationFrançaise
-
MarqueJOUPLAST
-
Couleur(s)Noir
-
MatériauPolypropylène
-
ConformitéDTU 43.1 et 51.4
-
Résistanceaux solutions acides et basiques, aux agents atmosphériques, aux températures entre -30°C et+60°C
-
ChargeRésistant au test d’écrasement avec charge supérieur à 1 tonne
-
TypeRéglable
-
UtilisationLame en bois ou lame en composite
-
Diamètre du flasque208mm
-
Diamètre tête du plot120mm
Mise en oeuvre
Comment poser les plots ?
- La pose sur plot se fait uniquement sur sol stabilisé.
1.Préparer le support
- Sur un terrain :
==> Décaper le sol de sa terre meuble végétale d’environ 15cm. Veillez à donner au fond de forme un niveau régulier.
==> Poser un film géotextile.
==> Effectuer un apport de matériaux concassés pour assurer le drainage de l’installation et compacter le terrain.
==> Définir la référence des plots nécessaires en fonction de la hauteur de la terrasse finie. - Sur une dalle béton :
==>Vérifier les hauteurs disponibles au seuils. Prévoir : -8 cm pour une terrasse bois (+ 1 cm si utilisation de fixation invisible)
==> Définir la référence des plots nécessaires en fonction de la hauteur de la terrasse finie.
==> Vérifier que l’écoulement d’eau soit possible. Réaliser éventuellement des canaux d’évacuation pour éviter la rétention d’eau ou la stagnation d’eau.
- (1) 10 cm de bardeau qui dépasse
- (2) Dernière rangée de bardeau
Cette pose consiste à un recouvrement d’un pan sur l’autre, c’est-à-dire à laisser dépasser le dernier rang de bardeau du côté vent dominant d’environ 10 cm par rapport au dernier rang de la pente opposée.
- (1) plaque en bardeau d’asphalte
- (2) bardeau de faîtage
Comme pour un faîtage en tuile, la pose se fait d’un côté à un autre dans le sens contraire du vent dominant et en superposant une partie de deux éléments voisins.
Selon la largeur d’un bardeau de faîtage, il est nécessaire d’ajouter une plaque en bardeau d’asphalte en faîtage sous le bardeau pour assurer l’étanchéité avec un bardeau de faible largeur (de l’ordre de 10 cm sur chaque versant).
Avant toute choses, assurez-vous que le coin où vous commencez la pose est en équerre. Dans le cas contraire, des découpes seront nécessaires pour que la moulure de la feuille en bac acier embrasse bien les chevrons et que l’autre soit perpendiculaire au larmier.
- a= espace maximum entre les fixations
Placer la première feuille de toiture sur la charpente dans le coin bas des rives. La fixation se fait à l’aide de tire-fonds de fixation sur les lattes. Pour fixer, utiliser les parties renflées du bac acier. Comme pour toutes fixations de couverture, la pose se fait de bas en haut. L’espace maximum entre les fixations doit être au plus 20 cm.
- Nombre de plot au m2= 4, à adapter selon le platelage réalisé.
Préconisations de pose
- La structure de la terrasse posée sur plot doit être faite avec des lambourdes avec des matières bois ou métal et non composites.
- Les terrasses sont destinées à usage piéton
- Usage extérieur uniquement.
- La pose d’abri de jardin ou de spa n’est pas conforme à l’utilisation de plots.
Tableau de compatibilité - PLOT LAMBOURDE
| Plot standard | Plot pour pieux métallique | ||||||
|---|---|---|---|---|---|---|---|
| Références | HL 10 | HL 20/30 | HL 40/60 | HL 50/80 | 80/140 | HL 140/230 | ELEVO 90 mm |
| Rehausse 10 mm (1 maxi) | non compatible | 30/40 mm | 50/70 mm | 60/90 mm | 90/150 mm | 90/150 mm | 100 mm |
| Rehausse 60 mm (4 maxi) | non compatible | non compatible | 100/300 mm | 100/300 mm | 110/320 mm | 140/380 mm | 150/300 mm |
| Correcteur de pente (4 maxi) | non compatible | non compatible | compatible | compatible | compatible | compatible | non compatible |
| Support habillage latéral (1 ou 2/plot) | non compatible | non compatible | compatible | compatible | compatible | compatible | non compatible |
* Xmm : ajustement hauteur
* Tous les accessoires sont compatibles entre eux.
