Cheville pour corps creux

Cheville pour corps creux

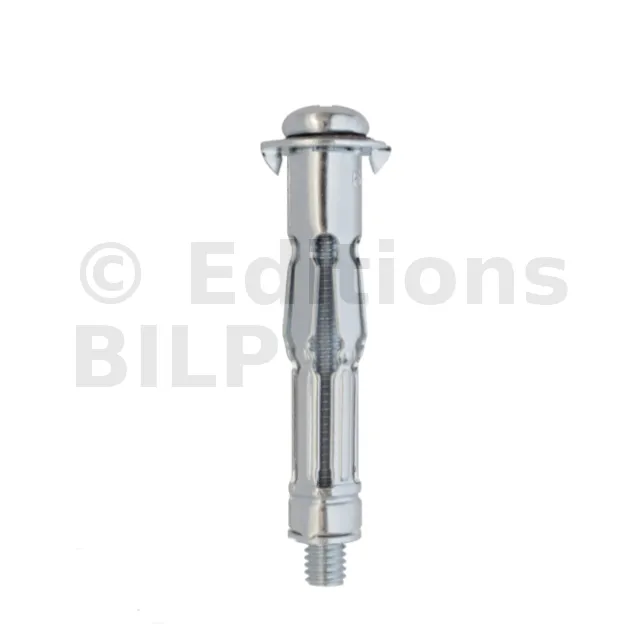

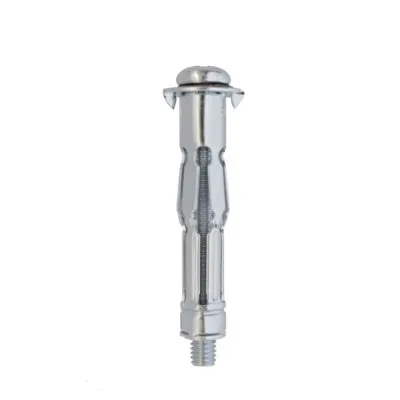

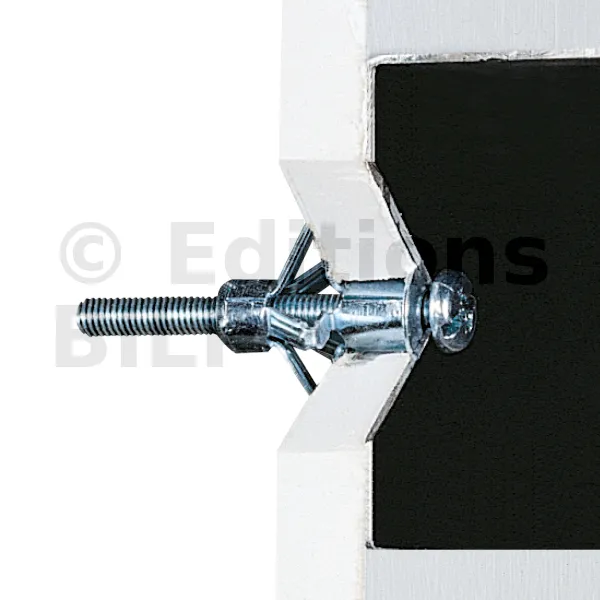

La cheville métallique à expansion TMC avec vis pas métrique prémontée, permet la fixation d’éléments sur plaque de plâtre ou cloison sèche, ou tout support creux dont la cavité correspond aux dimensions de la cheville.

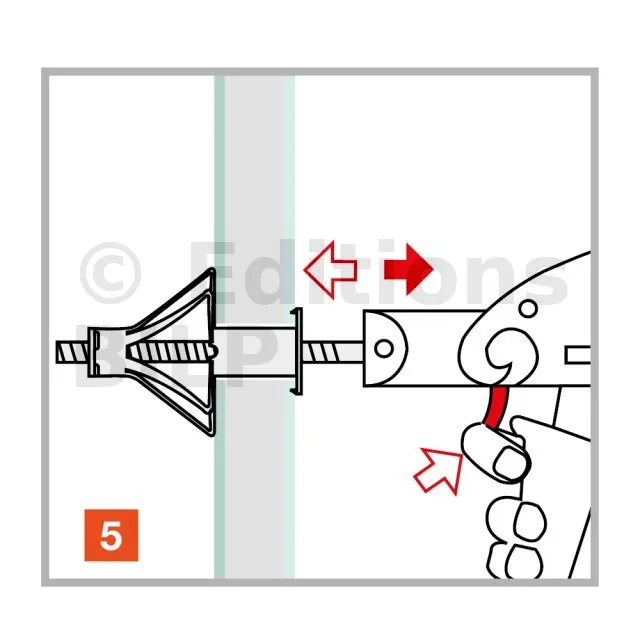

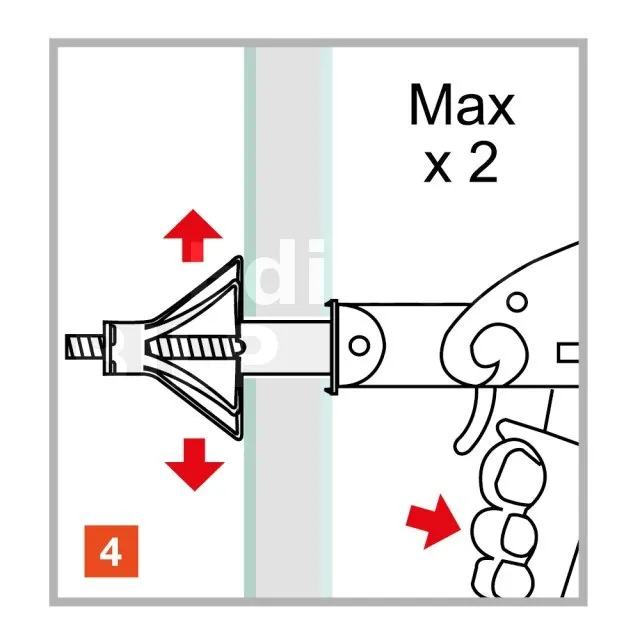

La cheville est disposée dans le perçage sur le support avec une pince dédiée, l’action de la pince permet l’expansion et le verouillage de la cheville contre le support.

Caractéristiques

Matière :

  • Acier electrozingué

Avantages :

  • Colerette large pour compenser les imperfections du perçage,
  • La pose avec pince limite le risque de dégradation du support à la pose (cas produit avec pose vissée),
  • La géométrie de la cheville, notamment les parties pliantes, sont optimisées pour le confort de pose et une résistance accrue.

Application

Domaines d’utilisation :

  • Equipements électriques,
  • Menuiseries intérieures,
  • Supports de tuyaux et radiateurs.

Supports :

  • Plaque de plâtre,
  • Brique alvéolaire (compatibilité à vérifier),
  • Panneaux.

Dimensions

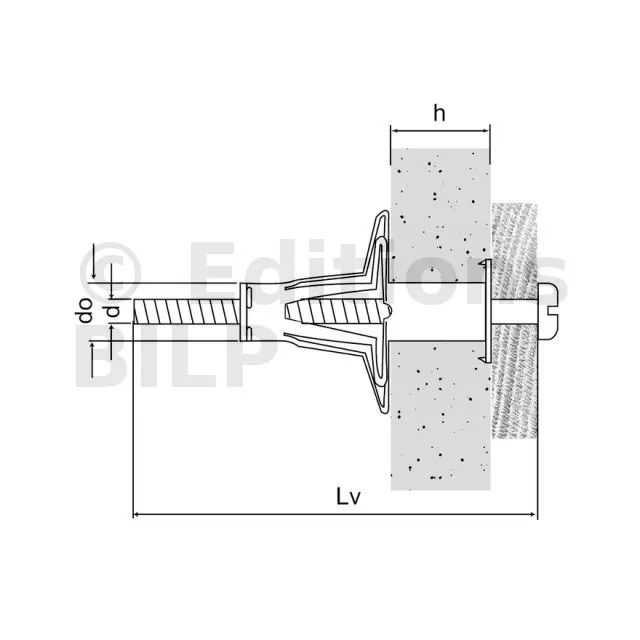

RéférencesRéférenceDimensions vis [dxLv] [mm]Ø perçage [d0] [mm]Dimensions de la cheville [Ø x L] [mm]Epaisseur mini paroi support [hmin] [mm]Epaissseur maxi paroi [hmax] [mm]
7500100403800 TMC M4x41 8 8x33 4 9
7500100404500 TMC M4x47 8 8x39 9 16
7500100504500 TMC M5x43 10 10x37 5 13
7500100505800 TMC M5x60 10 10x53 5 18
7500100507100 TMC M5x74 10 10x65 18 32
7500100604500 TMC M6x45 12 12x37 5 12
7500100605800 TMC M6x60 12 12x53 5 18
7500100607100 TMC M6x74 12 12x66 18 32


Capacités recommandées

Capacités reconmmandéesDonnées d’installation
Traction - Nrec Cisaillement - Vrec
Références Référence Dimensions vis [dxLv] [mm] Plaque de plâtre 12,5 mm Plaque de plâtre 2 x 12,5 mm Brique Plaque de plâtre 12,5 mm Plaque de plâtre 2 x 12,5 mm Brique Distance entre les bords [ccr,N] [mm] Espacement [scr,N] [mm] Couple maximal [Nm]
7500100403800 TMC M4x41 0.08 - 0.12 0.15 - 0.2 50 50 1.5
7500100404500 TMC M4x47 0.08 - 0.12 0.15 - 0.2 50 50 1.5
7500100504500 TMC M5x43 0.12 - 0.18 0.2 - 0.25 75 75 1.5
7500100505800 TMC M5x60 0.12 - 0.18 0.2 - 0.25 75 75 1.5
7500100507100 TMC M5x74 - 0.2 0.18 - 0.25 0.25 75 75 1.5
7500100604500 TMC M6x45 0.16 - 0.2 0.25 - 0.3 85 85 3
7500100605800 TMC M6x60 0.16 - 0.2 0.25 - 0.3 85 85 3
7500100607100 TMC M6x74 - 0.2 0.2 - 0.3 0.3 85 85 3

*Ces valeurs sont à titres indicatifs
