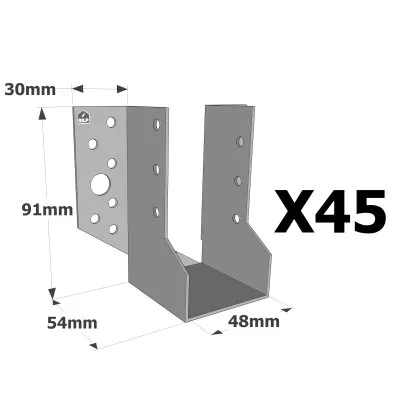

Sabots à ailes extérieures, gamme SBE ECONOMIQUE (épaisseur 1,5mm, profondeur 55mm) - Réf. SBE48/91_45
Mise en œuvre selon le support
Sur porté :
- Pointes annelées CNA 4.0 x 50 mm.
- Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 60mm.
- Vis CSA 5.0 x 40 mm.
- Vis CSA 5.0 x 35 mm pour les épaisseur inférieures à 45 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø4.0 x 50 mm.
- Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Vis CSA 5.0 x 40 mm.
- Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.
- SSH Ø 10.0 x 40 - 50 - 60 - 80 mm
Support acier :
- Boulons Ø10 mm : Le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage.
Support béton :
- Cheville mécanique : goujon WA M10-78/5 ou goujon FM 753 EVO M10x78/5.
- Ancrage chimique Ø 10 : résine AT-HP + tige filetée LMAS M10-120/25.
Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)
- Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH16x130.
Mise en œuvre : Installation
Sur bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
Clouage total et partiel
Fixation sur support rigide
Clouage total sur bois
Ce sabot a été optimisé pour une installation rapide sur chantier. Il bénéficie de renforts pour plus de rigidité et dispose du marquage CE.
Vidéo de sabot à ailes extérieures
Applications des sabots de charpente à ailes extérieures SBE Économique :
- Charpente
Les sabots de charpente SBE sont parfaits pour l’assemblage des poutres et des chevrons dans les structures de charpente. Ils assurent une fixation robuste et durable, essentielle pour la stabilité de la couverture et de la toiture. - Ossature bois
Dans les constructions en ossature bois, ils sont utilisés pour fixer les éléments porteurs tels que les poteaux et les poutres. Leur solidité permet de maintenir une structure stable et résistante aux intempéries. - Menuiserie
En menuiserie, ces sabots trouvent leur utilité dans la fabrication de meubles, de pergolas et de terrasses. Ils offrent une solution économique et fiable pour des assemblages nécessitant une forte résistance. - Bardage et chalet
Pour les projets de bardage et la construction de chalets, les sabots à ailes extérieures SBE assurent une fixation sûre et durable des panneaux de bois et des éléments de structure.
Avantages :
- Économie : Le connecteur de charpente SBE économique offre un excellent rapport qualité-prix, permettant de réaliser des constructions solides sans dépasser le budget.
- Robustesse : Fabriqués en acier galvanisé, ces sabots résistent à la corrosion et aux conditions climatiques difficiles, garantissant une longue durée de vie.
- Polyvalence : Disponibles en différentes tailles, ils s’adaptent à une variété d’applications, des charpentes aux ossatures bois, en passant par la menuiserie et le bardage.
- Optimisation de l’installation : Les sabots SBE économique sont optimisés pour une installation plus rapide, nécessitant 20 % de clouage en moins par rapport au SAE. Cette réduction du nombre de clous permet de gagner du temps sur les chantiers sans compromettre la solidité de l’assemblage.
- Speed-Prong : Équipés du système Speed-Prong, ils permettent une installation plus aisée sur un support en bois. Cette innovation facilite le positionnement et la fixation, rendant le processus d’installation encore plus efficace.
- Épaisseur réduite : Bien que leur épaisseur soit plus faible, les sabots SBE Économique ne perdent rien de leur résistance. Cette conception intelligente permet de réduire le poids sans compromettre la robustesse, assurant ainsi une performance optimale dans toutes les conditions.
Dimensions
| Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | A | B | C | D | F | t | Ø5 | Ø11 | Ø5 | ||
| Min. | Max. | |||||||||||
| SBE32/99 | 32 | 112 | 149 | 32 | 99 | 55 | 30 | 54 | 1.5 | 12 | 2 | 6 |
| SBE32/114 | 32 | 127 | 171 | 32 | 114 | 55 | 30 | 54 | 1.5 | 12 | 2 | 8 |
| SBE38/96 | 38 | 109 | 144 | 38 | 96 | 55 | 30 | 54 | 1.5 | 12 | 2 | 6 |
| SBE38/111 | 38 | 124 | 167 | 38 | 111 | 55 | 30 | 54 | 1.5 | 12 | 2 | 8 |
| SBE38/141 | 38 | 154 | 212 | 38 | 141 | 55 | 30 | 54 | 1.5 | 14 | 2 | 10 |
| SBE38/171 | 38 | 184 | 257 | 38 | 171 | 55 | 30 | 54 | 1.5 | 18 | 4 | 12 |
| SBE40/110 | 40 | 123 | 165 | 40 | 110 | 55 | 30 | 54 | 1.5 | 12 | 2 | 8 |
| SBE40/140 | 40 | 153 | 210 | 40 | 140 | 55 | 30 | 54 | 1.5 | 14 | 2 | 10 |
| SBE45/93 | 45 | 105 | 139 | 45 | 92.5 | 55 | 30 | 54 | 1.5 | 12 | 2 | 6 |
| SBE45/108 | 45 | 120 | 162 | 45 | 107.5 | 55 | 30 | 54 | 1.5 | 12 | 2 | 8 |
| SBE45/138 | 45 | 150 | 207 | 45 | 137.5 | 55 | 30 | 54 | 1.5 | 14 | 2 | 10 |
| SBE45/168 | 45 | 180 | 252 | 45 | 167.5 | 55 | 30 | 54 | 1.5 | 18 | 4 | 12 |

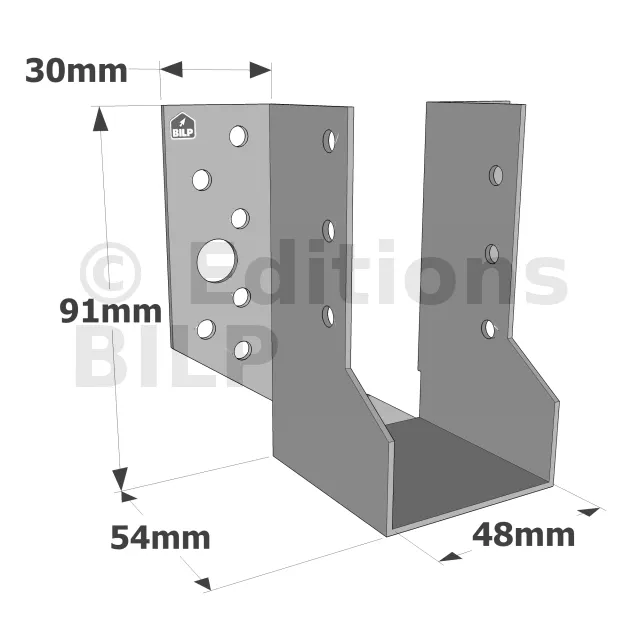

| SBE48/91 | 48 | 104 | 137 | 48 | 91 | 55 | 30 | 54 | 1.5 | 12 | 2 | 6 |
| SBE48/106 | 48 | 119 | 159 | 48 | 106 | 55 | 30 | 54 | 1.5 | 12 | 2 | 8 |
| SBE48/136 | 48 | 149 | 204 | 48 | 136 | 55 | 30 | 54 | 1.5 | 14 | 2 | 10 |
| SBE48/166 | 48 | 179 | 249 | 48 | 166 | 55 | 30 | 54 | 1.5 | 18 | 4 | 12 |
| SBE51/90 | 51 | 102 | 135 | 51 | 89.5 | 55 | 30 | 54 | 1.5 | 12 | 2 | 6 |
| SBE51/105 | 51 | 117 | 157 | 51 | 104.5 | 55 | 30 | 54 | 1.5 | 12 | 2 | 8 |
| SBE51/135 | 51 | 147 | 202 | 51 | 134.5 | 55 | 30 | 54 | 1.5 | 14 | 2 | 10 |
| SBE51/165 | 51 | 177 | 247 | 51 | 164.5 | 55 | 30 | 54 | 1.5 | 18 | 4 | 12 |
| SBE60/85 | 60 | 98 | 128 | 60 | 85 | 55 | 30 | 54 | 1.5 | 12 | 2 | 6 |
| SBE60/100 | 60 | 113 | 150 | 60 | 100 | 55 | 30 | 54 | 1.5 | 12 | 2 | 8 |
| SBE60/130 | 60 | 143 | 195 | 60 | 130 | 55 | 30 | 54 | 1.5 | 14 | 2 | 10 |
| SBE60/160 | 60 | 173 | 240 | 60 | 160 | 55 | 30 | 54 | 1.5 | 18 | 4 | 12 |
| SBE64/83 | 64 | 96 | 125 | 64 | 83 | 55 | 30 | 54 | 1.5 | 12 | 2 | 6 |
| SBE64/98 | 64 | 111 | 147 | 64 | 98 | 55 | 30 | 54 | 1.5 | 12 | 2 | 8 |
| SBE64/128 | 64 | 141 | 192 | 64 | 128 | 55 | 30 | 54 | 1.5 | 14 | 4 | 10 |
| SBE64/158 | 64 | 171 | 237 | 64 | 158 | 55 | 30 | 54 | 1.5 | 18 | 4 | 12 |
| SBE70/95 | 70 | 108 | 143 | 70 | 95 | 55 | 30 | 54 | 1.5 | 12 | 2 | 8 |
| SBE70/125 | 70 | 138 | 188 | 70 | 125 | 55 | 30 | 54 | 1.5 | 14 | 2 | 10 |
| SBE70/155 | 70 | 168 | 233 | 70 | 155 | 55 | 30 | 54 | 1.5 | 18 | 4 | 12 |
| SBE73/154 | 73 | 166 | 231 | 73 | 153.5 | 55 | 30 | 54 | 1.5 | 18 | 4 | 12 |
| SBE76/122 | 76 | 135 | 183 | 76 | 122 | 55 | 30 | 54 | 1.5 | 14 | 2 | 10 |
| SBE76/152 | 76 | 165 | 228 | 76 | 152 | 55 | 30 | 54 | 1.5 | 18 | 4 | 12 |
| SBE80/120 | 80 | 133 | 180 | 80 | 120 | 55 | 30 | 54 | 1.5 | 14 | 2 | 10 |
| SBE80/150 | 80 | 163 | 225 | 80 | 150 | 55 | 30 | 54 | 1.5 | 18 | 4 | 12 |
| SBE90/145 | 90 | 158 | 218 | 90 | 145 | 55 | 30 | 54 | 1.5 | 18 | 4 | 12 |
| SBE100/140 | 100 | 153 | 210 | 100 | 140 | 55 | 30 | 54 | 1.5 | 18 | 4 | 12 |
Pour la charpente industrialisée :
- Pour le SBE38/96 : compte tenu de la géométrie de l’élément porté, l’entrée de celui-ci peut faire une hauteur de 97mm et non 106mm comme précisé dans le tableau.
- Le DTU31.3 P3 B.6.1 permet de ne pas respecter la règle des 2/3 dans le cas où une Mise en œuvre adaptée est employée et justifiée.
Valeurs caractéristiques - Solive sur poutre - Clouage total
| Références | Valeurs caractéristiques - Bois sur bois - Clouage total | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
| Porteur | Porté | R1.k | R2.k | R3.k | R4.k | |||||
| Qté | Qté | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 | |
| SBE32/99 | 12 | 6 | 10.2 | - | 3.9 | - | 4.7 | - | 4.9 | - |
| SBE32/114 | 12 | 8 | 11.9 | - | 4.2 | - | 5.5 | - | 4.9 | - |
| SBE38/96 | 12 | 6 | 9.8 | - | 4.5 | - | 4.7 | - | 4.9 | - |
| SBE38/111 | 12 | 8 | 11.5 | - | 4.9 | - | 5.5 | - | 4.9 | - |
| SBE38/141 | 14 | 10 | 16 | - | 5.7 | - | 6.6 | - | 6.1 | - |
| SBE38/171 | 18 | 12 | 22.4 | - | 6.4 | - | 7.5 | - | 7.3 | - |
| SBE40/110 | 12 | 8 | 11.4 | - | 5.2 | - | 5.5 | - | 4.9 | - |
| SBE40/140 | 14 | 10 | 15.9 | - | 6 | - | 6.6 | - | 6.1 | - |
| SBE45/93 | 12 | 6 | 9.2 | - | 5.2 | - | 4.7 | - | 4.9 | - |
| SBE45/108 | 12 | 8 | 11 | - | 5.7 | - | 5.5 | - | 4.9 | - |
| SBE45/138 | 14 | 10 | 15.6 | - | 6.7 | - | 6.6 | - | 6.1 | - |
| SBE45/168 | 18 | 12 | 22 | - | 7.5 | - | 7.5 | - | 7.3 | - |
| SBE48/91 | 12 | 8 | 8.9 | - | 5.5 | - | 4.7 | - | 4.9 | - |
| SBE48/106 | 12 | 8 | 10.8 | - | 6.1 | - | 5.5 | - | 4.9 | - |
| SBE48/136 | 14 | 10 | 15.5 | - | 7.1 | - | 6.6 | - | 6.1 | - |
| SBE48/166 | 18 | 12 | 21.8 | - | 7.9 | - | 7.5 | - | 7.3 | - |
| SBE51/90 | 12 | 8 | 8.7 | 13.3 | 5.8 | 5.8 | 4.7 | 6.8 | 4.9 | 7.8 |
| SBE51/105 | 12 | 8 | 10.6 | 15.9 | 6.4 | 6.4 | 5.5 | 7.9 | 4.9 | 7.8 |
| SBE51/135 | 14 | 10 | 15.3 | 22.3 | 7.4 | 7.4 | 6.6 | 9.6 | 6.1 | 9.8 |
| SBE51/165 | 18 | 12 | 21.6 | 31 | 8.4 | 8.4 | 7.5 | 11 | 7.3 | 11.7 |
| SBE60/85 | 12 | 6 | 7.9 | 12.2 | 6.6 | 6.6 | 4.7 | 6.8 | 4.9 | 7.8 |
| SBE60/100 | 12 | 8 | 9.9 | 15 | 7.3 | 7.3 | 5.5 | 7.9 | 4.9 | 7.8 |
| SBE60/130 | 14 | 10 | 14.7 | 21.6 | 8.6 | 8.6 | 6.6 | 9.6 | 6.1 | 9.8 |
| SBE60/160 | 18 | 12 | 21 | 30.4 | 9.7 | 9.7 | 7.5 | 11 | 7.3 | 11.7 |
| SBE64/83 | 12 | 6 | 7.6 | 11.7 | 6.9 | 6.9 | 4.7 | 6.8 | 4.9 | 7.8 |
| SBE64/98 | 12 | 8 | 9.6 | 14.6 | 7.7 | 7.7 | 5.5 | 7.9 | 4.9 | 7.8 |
| SBE64/128 | 14 | 10 | 14.4 | 21.3 | 9.1 | 9.1 | 6.6 | 9.6 | 6.1 | 9.8 |
| SBE64/158 | 18 | 12 | 20.8 | 30.1 | 10.3 | 10.3 | 7.5 | 11 | 7.3 | 11.7 |
| SBE70/95 | 12 | 8 | 9.1 | 14 | 8.2 | 8.2 | 5.5 | 7.9 | 4.9 | 7.8 |
| SBE70/125 | 14 | 10 | 14 | 20.8 | 9.8 | 9.8 | 6.6 | 9.6 | 6.1 | 9.8 |
| SBE70/155 | 18 | 12 | 20.4 | 29.6 | 11.1 | 11.1 | 7.5 | 11 | 7.3 | 11.7 |
| SBE73/154 | 18 | 12 | 20.2 | 29.3 | 11.5 | 11.5 | 7.5 | 11 | 7.3 | 11.7 |
| SBE76/122 | 14 | 10 | 13.6 | 20.2 | 10.5 | 10.5 | 6.6 | 9.6 | 6.1 | 9.8 |
| SBE76/152 | 18 | 12 | 20 | 29.1 | 11.9 | 11.9 | 7.5 | 11 | 7.3 | 11.7 |
| SBE80/120 | 14 | 10 | 13.3 | 19.8 | 10.5 | 10.9 | 6.6 | 9.6 | 6.1 | 9.8 |
| SBE80/150 | 18 | 12 | 19.6 | 28.7 | 12.5 | 12.5 | 7.5 | 11 | 7.3 | 11.7 |
| SBE90/145 | 18 | 12 | 18.9 | 27.8 | 13.7 | 13.7 | 7.5 | 11 | 7.3 | 11.7 |
| SBE100/140 | 18 | 12 | 18.1 | 26.8 | 15 | 15 | 7.5 | 11 | 7.3 | 11.7 |
Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel
| Références | Valeurs Caracteristiques - Bois sur bois - Clouage partiel | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
| Porteur | Porté | R1.k | R2.k | R3.k | R4.k | |||||
| Qté | Qté | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 | |
| SBE32/99 | 8 | 4 | 7.2 | - | 3.9 | - | 1.9 | - | 4.9 | - |
| SBE32/114 | 8 | 4 | 8.5 | - | 4.2 | - | 2.1 | - | 4.9 | - |
| SBE38/96 | 8 | 4 | 6.9 | - | 4.5 | - | 1.9 | - | 4.9 | - |
| SBE38/111 | 8 | 4 | 8.3 | - | 4.9 | - | 2.1 | - | 4.9 | - |
| SBE38/141 | 10 | 6 | 11.5 | - | 5.7 | - | 2.5 | - | 6.1 | - |
| SBE38/171 | 12 | 6 | 13.4 | - | 6.4 | - | 2.9 | - | 7.3 | - |
| SBE40/110 | 8 | 4 | 8.2 | - | 5.2 | - | 2.1 | - | 4.9 | - |
| SBE40/140 | 10 | 6 | 11.5 | - | 6 | - | 2.5 | - | 6.1 | - |
| SBE45/93 | 8 | 4 | 6.5 | - | 5.2 | - | 1.9 | - | 4.9 | - |
| SBE45/108 | 8 | 4 | 7.9 | - | 5.7 | - | 2.1 | - | 4.9 | - |
| SBE45/138 | 10 | 6 | 11.2 | - | 6.7 | - | 2.5 | - | 6.1 | - |
| SBE45/168 | 12 | 6 | 13.4 | - | 7.5 | - | 2.9 | - | 7.3 | - |
| SBE48/91 | 8 | 4 | 6.3 | - | 5.5 | - | 1.9 | - | 4.9 | - |
| SBE48/106 | 8 | 4 | 7.8 | - | 5.7 | - | 2.1 | - | 4.9 | - |
| SBE48/136 | 10 | 6 | 11.1 | - | 7.1 | - | 2.5 | - | 6.1 | - |
| SBE48/166 | 12 | 6 | 13.4 | - | 7.9 | - | 2.9 | - | 7.3 | - |
| SBE51/90 | 8 | 4 | 6.2 | 9.4 | 5.7 | 5.8 | 1.9 | 2.6 | 4.9 | 7.5 |
| SBE51/105 | 8 | 4 | 7.7 | 11.4 | 5.7 | 6.4 | 2.1 | 2.7 | 4.9 | 7.5 |
| SBE51/135 | 10 | 6 | 11 | 16 | 7.4 | 7.4 | 2.5 | 3.3 | 6.1 | 9.8 |
| SBE51/165 | 12 | 6 | 13.4 | 17.7 | 8.4 | 8.4 | 2.9 | 3.8 | 7.3 | 11.3 |
| SBE60/85 | 8 | 4 | 5.6 | 8.6 | 5.7 | 6.6 | 1.9 | 2.6 | 4.9 | 7.5 |
| SBE60/100 | 8 | 4 | 7.2 | 10.8 | 5.7 | 7.3 | 2.1 | 2.7 | 4.9 | 7.5 |
| SBE60/130 | 10 | 6 | 10.6 | 15.5 | 8.1 | 8.6 | 2.5 | 3.3 | 6.1 | 9.8 |
| SBE60/160 | 12 | 6 | 13.4 | 17.7 | 9.7 | 9.7 | 2.9 | 3.8 | 7.3 | 11.3 |
| SBE64/83 | 8 | 4 | 5.4 | 8.3 | 5.7 | 6.9 | 1.9 | 2.6 | 4.9 | 7.5 |
| SBE64/98 | 8 | 4 | 7 | 10.6 | 5.7 | 7.7 | 2.1 | 2.7 | 4.9 | 7.5 |
| SBE64/128 | 10 | 6 | 10.4 | 15.3 | 8.1 | 9.1 | 2.5 | 3.3 | 6.1 | 9.8 |
| SBE64/158 | 12 | 6 | 13.4 | 17.7 | 10.1 | 10.3 | 2.9 | 3.8 | 7.3 | 11.3 |
| SBE70/95 | 8 | 4 | 6.7 | 10.1 | 5.7 | 8.2 | 2.1 | 2.7 | 4.9 | 7.5 |
| SBE70/125 | 10 | 6 | 10.1 | 14.9 | 8.1 | 9.8 | 2.5 | 3.3 | 6.1 | 9.8 |
| SBE70/155 | 12 | 6 | 13.4 | 17.7 | 10.1 | 11.1 | 2.9 | 3.8 | 7.3 | 11.3 |
| SBE73/154 | 12 | 6 | 13.4 | 17.7 | 10.1 | 11.5 | 2.9 | 3.8 | 7.3 | 11.3 |
| SBE76/122 | 10 | 6 | 9.8 | 14.5 | 8.1 | 10.5 | 2.5 | 3.3 | 6.1 | 9.8 |
| SBE76/152 | 12 | 6 | 13.4 | 17.7 | 10.1 | 11.9 | 2.9 | 3.8 | 7.3 | 11.3 |
| SBE80/120 | 10 | 6 | 9.5 | 14.2 | 8.1 | 10.9 | 2.5 | 3.3 | 6.1 | 9.8 |
| SBE80/150 | 12 | 6 | 13.4 | 17.7 | 10.1 | 12.5 | 2.9 | 3.8 | 7.3 | 11.3 |
| SBE90/145 | 12 | 6 | 13 | 17.7 | 10.1 | 13.3 | 2.9 | 3.8 | 7.3 | 11.3 |
| SBE100/140 | 12 | 6 | 12.5 | 17.7 | 10.1 | 13.3 | 2.9 | 3.8 | 7.3 | 11.3 |
Valeurs Caractéristiques - Bois sur béton ou acier
| Références | Valeurs caractéristiques - Bois sur béton ou acier | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
| Porteur | Porté | R1.k | R2.k | R3.k | R4.k | |||||
| SBE32/99 | 2 | Ø10* | 6 | 13.4 | - | 3.9 | - | 5.6 | - | 5 |
| SBE32/114 | 2 | Ø10* | 8 | 14.2 | - | 4.2 | - | 7.1 | - | 5 |
| SBE38/96 | 2 | Ø10* | 6 | 13.4 | - | 4.5 | - | 6.7 | - | 5 |
| SBE38/111 | 2 | Ø10* | 8 | 14.2 | - | 4.9 | - | 8.4 | - | 5 |
| SBE38/141 | 2 | Ø10* | 10 | 14.2 | - | 5.7 | - | 7.9 | - | 5 |
| SBE38/171 | 4 | Ø10* | 12 | 22.7 | - | 6.4 | - | 12.6 | - | 10 |
| SBE40/110 | 2 | Ø10* | 8 | 14.2 | - | 5.2 | - | 8.9 | - | 5 |
| SBE40/140 | 2 | Ø10* | 10 | 14.2 | - | 6 | - | 8.3 | - | 5 |
| SBE45/93 | 2 | Ø10* | 6 | 13.4 | - | 5.2 | - | 7.9 | - | 5 |
| SBE45/108 | 2 | Ø10* | 8 | 14.2 | - | 5.7 | - | 10 | - | 5 |
| SBE45/138 | 2 | Ø10* | 10 | 14.2 | - | 6.7 | - | 9.4 | - | 5 |
| SBE45/168 | 4 | Ø10* | 12 | 22.7 | - | 7.5 | - | 12.6 | - | 10 |
| SBE48/91 | 2 | Ø10* | 6 | 13.4 | - | 5.5 | - | 8.4 | - | 5 |
| SBE48/106 | 2 | Ø10* | 8 | 14.2 | - | 6.1 | - | 10.7 | - | 5 |
| SBE48/136 | 2 | Ø10* | 10 | 14.2 | - | 7.1 | - | 10 | - | 5 |
| SBE48/166 | 4 | Ø10* | 12 | 22.7 | - | 7.9 | - | 12.6 | - | 10 |
| SBE51/90 | 2 | Ø10* | 6 | 13.4 | 14.2 | 5.8 | 5.8 | 8.9 | 11.8 | 5 |
| SBE51/105 | 2 | Ø10* | 8 | 14.2 | 14.2 | 6.4 | 6.4 | 11.2 | 15 | 5 |
| SBE51/135 | 2 | Ø10* | 10 | 14.2 | 14.2 | 7.4 | 7.4 | 10.6 | 14.1 | 5 |
| SBE51/165 | 4 | Ø10* | 12 | 22.7 | 22.7 | 8.4 | 8.4 | 12.6 | 14.8 | 10 |
| SBE60/85 | 2 | Ø10* | 6 | 13.4 | 14.2 | 6.6 | 6.6 | 10.5 | 13.9 | 5 |
| SBE60/100 | 2 | Ø10* | 8 | 14.2 | 14.2 | 7.3 | 7.3 | 13.4 | 17.7 | 5 |
| SBE60/130 | 2 | Ø10* | 10 | 14.2 | 14.2 | 8.6 | 8.6 | 12.5 | 16.6 | 5 |
| SBE60/160 | 4 | Ø10* | 12 | 22.7 | 22.7 | 9.7 | 9.7 | 11 | 13.2 | 10 |
| SBE64/83 | 2 | Ø10* | 6 | 13.4 | 14.2 | 6.9 | 6.9 | 11.2 | 14.9 | 5 |
| SBE64/98 | 2 | Ø10* | 8 | 14.2 | 14.2 | 7.7 | 7.7 | 14.3 | 18.9 | 5 |
| SBE64/128 | 4 | Ø10* | 10 | 14.2 | 14.2 | 9.1 | 9.1 | 13.4 | 12.8 | 5 |
| SBE64/158 | 4 | Ø10* | 12 | 22.7 | 22.7 | 10.3 | 10.3 | 12.6 | 14.8 | 10 |
| SBE70/95 | 2 | Ø10* | 8 | 14.2 | 14.2 | 8.2 | 8.2 | 15.6 | 13.2 | 5 |
| SBE70/125 | 2 | Ø10* | 10 | 14.2 | 14.2 | 9.8 | 9.8 | 14.6 | 13.8 | 5 |
| SBE70/155 | 4 | Ø10* | 12 | 22.7 | 22.7 | 11.1 | 11.1 | 12.6 | 14.8 | 10 |
| SBE73/154 | 4 | Ø10* | 12 | 22.7 | 22.7 | 11.5 | 11.5 | 12.6 | 14.8 | 10 |
| SBE76/122 | 2 | Ø10* | 10 | 14.2 | 14.2 | 10.5 | 10.5 | 15.9 | 14.4 | 5 |
| SBE76/152 | 4 | Ø10* | 12 | 22.7 | 22.7 | 11.9 | 11.9 | 12.6 | 14.8 | 10 |
| SBE80/120 | 2 | Ø10* | 10 | 14.2 | 14.2 | 10.9 | 10.9 | 11.9 | 14.7 | 5 |
| SBE80/150 | 4 | Ø10* | 12 | 22.7 | 22.7 | 12.5 | 12.5 | 12.6 | 14.8 | 10 |
| SBE90/145 | 4 | Ø10* | 12 | 22.7 | 22.7 | 13.7 | 13.7 | 12.6 | 14.8 | 10 |
| SBE100/140 | 4 | Ø10* | 12 | 22.7 | 22.7 | 15 | 15 | 12.6 | 14.8 | 10 |
* Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l’entraxe et des distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement.
** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans le porteur. Les valeurs dépendent du type de fixations utilisé.
Valeurs Caractéristiques - Connexion bois sur bois - avec vis connecteur SSH
| Références | Valeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
| Porteur | Porté | R1.k | R2.k | R3.k | R4.k | |||||||
| Qté | Type | Qté | Type | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 | |
| SBE32/99 | 2 | SSH10.0x40 | 6 | CNA* | 6.5 | - | 6.7 | - | 1.5 | - | 5 | - |
| SBE32/114 | 2 | SSH10.0x40 | 8 | CNA* | 7.2 | - | 7.2 | - | 1.2 | - | 5 | - |
| SBE38/96 | 2 | SSH10.0x40 | 6 | CNA* | 6.5 | - | 6.7 | - | 1.5 | - | 5 | - |
| SBE38/111 | 2 | SSH10.0x40 | 8 | CNA* | 7.2 | - | 7.2 | - | 1.2 | - | 5 | - |
| SBE38/141 | 2 | SSH10.0x40 | 10 | CNA* | 6.7 | - | 6.7 | - | 1.2 | - | 5 | - |
| SBE38/171 | 4 | SSH10.0x40 | 12 | CNA* | 12.8 | - | 12.8 | - | 1.8 | - | 10 | - |
| SBE40/110 | 2 | SSH10.0x40 | 8 | CNA* | 7.2 | - | 7.2 | - | 1.2 | - | 5 | - |
| SBE40/140 | 2 | SSH10.0x40 | 10 | CNA* | 6.7 | - | 6.7 | - | 1.2 | - | 5 | - |
| SBE45/93 | 2 | SSH10.0x40 | 6 | CNA* | 6.5 | - | 6.7 | - | 1.5 | - | 5 | - |
| SBE45/108 | 2 | SSH10.0x40 | 8 | CNA* | 7.2 | - | 7.2 | - | 1.2 | - | 5 | - |
| SBE45/138 | 2 | SSH10.0x40 | 10 | CNA* | 6.7 | - | 6.7 | - | 1.2 | - | 5 | - |
| SBE45/168 | 4 | SSH10.0x40 | 12 | CNA* | 12.8 | - | 12.8 | - | 1.8 | - | 10 | - |
| SBE48/91 | 2 | SSH10.0x40 | 6 | CNA* | 6.5 | - | 6.7 | - | 1.5 | - | 5 | - |
| SBE48/106 | 2 | SSH10.0x40 | 8 | CNA* | 7.2 | - | 7.2 | - | 1.2 | - | 5 | - |
| SBE48/136 | 2 | SSH10.0x40 | 10 | CNA* | 6.7 | - | 6.7 | - | 1.2 | - | 5 | - |
| SBE48/166 | 4 | SSH10.0x40 | 12 | CNA* | 12.8 | - | 12.8 | - | 1.8 | - | 10 | - |
| SBE51/90 | 2 | SSH10.0x40 | 6 | CNA* | 6.5 | 7.1 | 6.7 | 7.1 | 1.5 | 2.1 | 5 | 5 |
| SBE51/105 | 2 | SSH10.0x40 | 8 | CNA* | 7.2 | 7.2 | 7.2 | 7.2 | 1.2 | 1.8 | 5 | 5 |
| SBE51/135 | 2 | SSH10.0x40 | 10 | CNA* | 6.7 | 6.7 | 6.7 | 6.7 | 1.2 | 1.5 | 5 | 5 |
| SBE51/165 | 4 | SSH10.0x40 | 12 | CNA* | 12.8 | 12.8 | 12.8 | 12.8 | 1.8 | 2.4 | 10 | 10 |
| SBE60/85 | 2 | SSH10.0x40 | 6 | CNA* | 6.5 | 7.1 | 6.7 | 7.1 | 1.5 | 2.1 | 5 | 5 |
| SBE60/100 | 2 | SSH10.0x40 | 8 | CNA* | 7.2 | 7.2 | 7.2 | 7.2 | 1.2 | 1.8 | 5 | 5 |
| SBE60/130 | 2 | SSH10.0x40 | 10 | CNA* | 6.7 | 6.7 | 6.7 | 6.7 | 1.2 | 1.5 | 5 | 5 |
| SBE60/160 | 4 | SSH10.0x40 | 12 | CNA* | 12.8 | 12.8 | 12.8 | 12.8 | 1.8 | 2.4 | 10 | 10 |
| SBE64/83 | 2 | SSH10.0x40 | 6 | CNA* | 6.5 | 7.1 | 6.7 | 7.1 | 1.5 | 2.1 | 5 | 5 |
| SBE64/98 | 2 | SSH10.0x40 | 8 | CNA* | 7.2 | 7.2 | 7.2 | 7.2 | 1.2 | 1.8 | 5 | 5 |
| SBE64/128 | 4 | SSH10.0x40 | 10 | CNA* | 6.7 | 6.7 | 6.7 | 6.7 | 1.2 | 1.5 | 5 | 5 |
| SBE64/158 | 4 | SSH10.0x40 | 12 | CNA* | 12.8 | 12.8 | 12.8 | 12.8 | 1.8 | 2.4 | 10 | 10 |
| SBE70/95 | 2 | SSH10.0x40 | 8 | CNA* | 7.2 | 7.2 | 7.2 | 7.2 | 1.2 | 1.8 | 5 | 5 |
| SBE70/125 | 2 | SSH10.0x40 | 10 | CNA* | 6.7 | 6.7 | 6.7 | 6.7 | 1.2 | 1.5 | 5 | 5 |
| SBE70/155 | 4 | SSH10.0x40 | 12 | CNA* | 12.8 | 12.8 | 12.8 | 12.8 | 1.8 | 2.4 | 10 | 10 |
| SBE73/154 | 4 | SSH10.0x40 | 12 | CNA* | 12.8 | 12.8 | 12.8 | 12.8 | 1.8 | 2.4 | 10 | 10 |
| SBE76/122 | 2 | SSH10.0x40 | 10 | CNA* | 6.7 | 6.7 | 6.7 | 6.7 | 1.2 | 1.5 | 5 | 5 |
| SBE76/152 | 4 | SSH10.0x40 | 12 | CNA* | 12.8 | 12.8 | 12.8 | 12.8 | 1.8 | 2.4 | 10 | 10 |
| SBE80/120 | 2 | SSH10.0x40 | 10 | CNA* | 6.7 | 6.7 | 6.7 | 6.7 | 1.2 | 1.5 | 5 | 5 |
| SBE80/150 | 4 | SSH10.0x40 | 12 | CNA* | 12.8 | 12.8 | 12.8 | 12.8 | 1.8 | 2.4 | 10 | 10 |
| SBE90/145 | 4 | SSH10.0x40 | 12 | CNA* | 12.8 | 12.8 | 12.8 | 12.8 | 1.8 | 2.4 | 10 | 10 |
| SBE100/140 | 4 | SSH10.0x40 | 12 | CNA* | 12.8 | 12.8 | 12.8 | 12.8 | 1.8 | 2.4 | 10 | 10 |
La tension transversale doit être vérifiée par l’utilisateur et car elle peut être prépondérante.
Ces valeurs sont valides si les distances minimum de SSH ci-dessous sont respectées :
| Vis | Distance min de rive chargée a2.t | Distance min de rive non chargée a2.c |
|---|---|---|
| SSH10.0 | 50 | 40 |
| SSH12.0 | 80 | 40 |
Pour des distances plus faibles, se référer à l’ETA-06/0270 et l’EN1995.
L’épaisseur minimale du bois porteur pour l’utilisation de SSH Ø10x40 est de 38 mm.
