Guide d’installation pour vis inclinées (Pour DROITIER : visseuse main droite et gabarit main gauche) - Réf. GSCREW4560-R

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

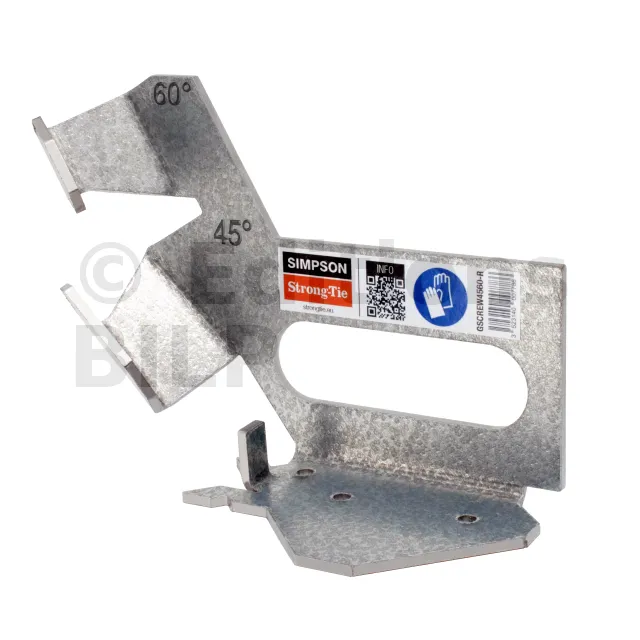

Guide d’installation pour vis inclinées

Matière

• Acier S250GD selon EN 10346,
• Finition ZM310 MBC U.

Avantages

• Ce gabarit trouve son utilité avec les gammes de vis filetage total ou vis sarking car l’angle de vissage est majoritairement à 45° ou à 60°. Il peut toutefois être utilisé pour n’importe quel type de vis de longueur supérieure à 100 mm pour une configuration à 45°, et supérieure à 140 mm pour une configuration à 60°.
• Ce gabarit permet de placer facilement les vis avec un angle conforme à la prescription requise et ainsi d’assurer une reprise d’efforts conforme aux attentes.
• Ce gabarit est disponible en 2 versions :
  • Pour droitier (visseuse main droite et gabarit main gauche) : code article = GSCREW4560-R
  • Pour gaucher (visseuse main gauche et gabarit main droite) : code article = GSCREW4560-L

• Dimensions de vis compatibles :





Application

Domaines d’utilisation

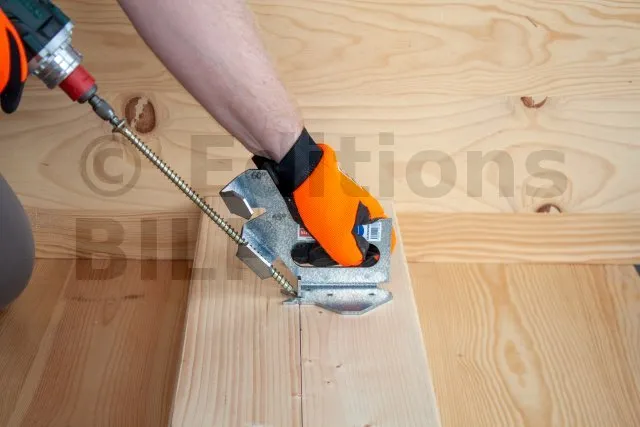

• Assemblage de solive sur poutre par vis croisées (vis à 45°),
• Installation de tasseaux sur isolation en toiture (sarking) (60°),
• Assemblage de panneaux CLT (plancher – plancher) (45°)...

Support

• Bois massif,
• Bois composite,
• Bois lamellé-collé...

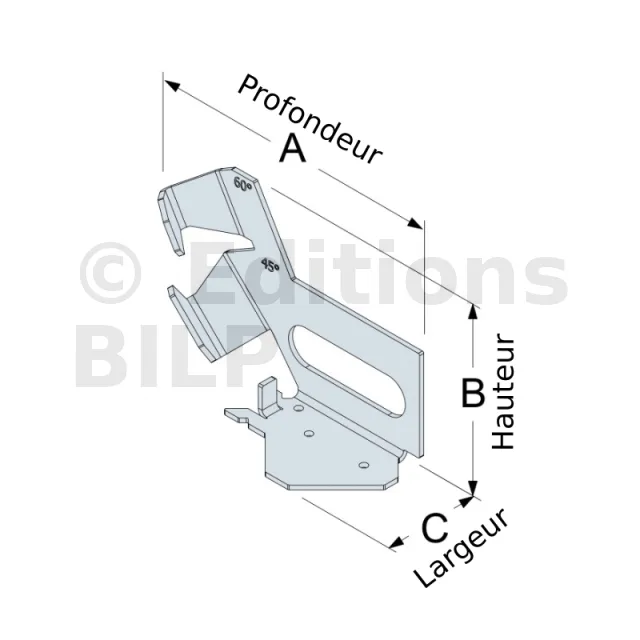

Dimensions
