Mise en place des poteaux

Préparation des fixations des pieds au sol

Les pieds métalliques sont fixés à la fois aux poteaux et au sol. On commence par préparer la fixation au sol car dans le cas d’un scellement chimique, il faut attendre 24h ; ce qui nous laisse le temps de réaliser les étapes suivantes avant l’élévation des poteaux.

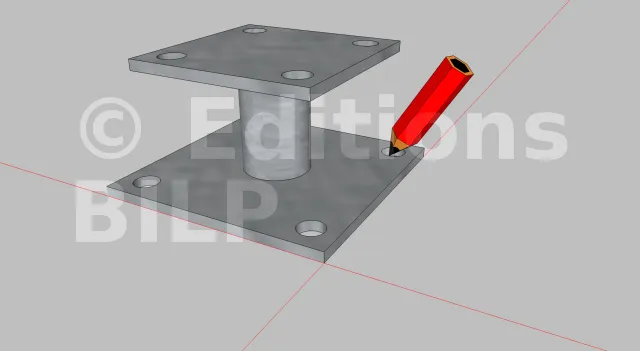

1 - On repère l’emplacement des trous

Il faut positionner le pied métallique dans le coin formé par les deux lignes repère (en rouge). Si la base du pied correspond à la section du poteau, on aligne le pied sur les lignes comme dans l’image ci-dessus. Si les dimensions du pied sont inférieures à la section du poteau, il faut s’écarter de la moitié de la différence. Par ex : le poteau à une section de 12x12, la base du pied fait 10x10 => il faut laisser 1cm entre le bord du pied et la ligne.
Car il faut avoir à l’esprit que les lignes repèrent le bord extérieur des poteaux.

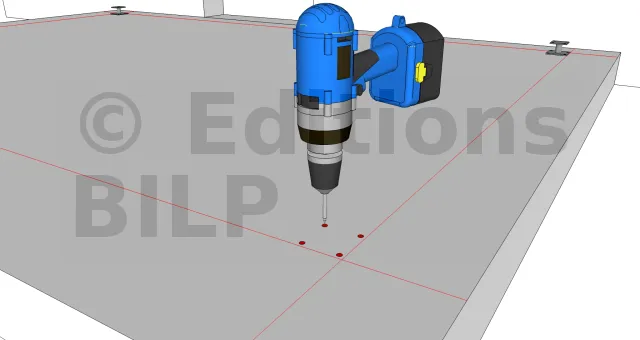

2 - On perce

Le diamètre et la profondeur dépendent de la technique et du produit utilisé (chevilles, goujons ou scellement chimique). Lire le complément d’infos ci-dessous.

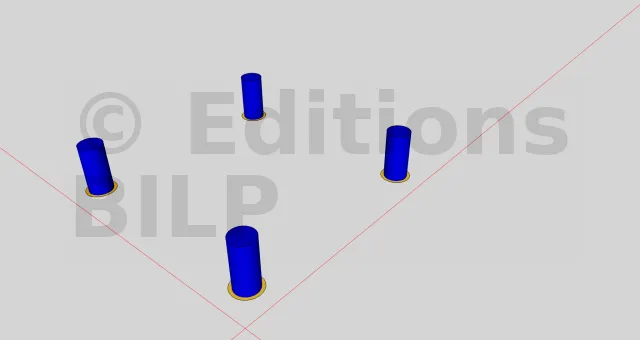

3 - Positionner les fixations en attente

Ignorez cette étape dans le cas des chevilles plastiques.
Les goujons ou tige filetées doivent dépasser de 20mm environ.

Chevilles plastiques, scellement chimique ou goujon ?

• Les chevilles plastiques sont économiques et faciles à mettre en œuvre. Mais l’efficacité d’ancrage n’est pas toujours optimum pour une pergola qui peut être soumise à des forces d’arrachage très puissantes.

Nous préférons l’une des deux autres techniques suivantes qui sont aussi efficaces l’une que l’autre.

• Le scellement chimique est plus économique dés que la quantité de scellement devient importante ; ce qui est notre cas car nous avons environ 4x4 fixations à réaliser. La technique est simple et est décrite sur la fiche produit. En général :
  • On découpe les tiges filetées de 12,5cm de longueur dans des barres plus longues, diamètre D8. Une barre d’1m permet de faire 8 tiges.
  • On perce le béton à un diamètre = diamètre tige filetée + 2mm, soit 10mm
  • La profondeur du trou doit être d’au moins 10cm.
  • Dépoussiérage à l’air comprimé (il faut donc être équipé d’un compresseur).
  • Injection de la résine, grâce au pistolet d’injection, au 3/4 du trou.
  • Insertion de la tige filetée, en pratiquant un mouvement rotatif chasser les bulles d’air et garantir un bon enrobage.
  • La tige filetée doit dépasser de 20mm environ.
  • Même si la prise survient en quelques minutes (il ne faut pas trainer !), on laisse durcir 24h avant de faire un serrage.

Cette vidéo vous donnera un bon aperçu d’une fixation au scellement chimique :

• Les goujons sont des chevilles métalliques que l’on insère en force au marteau. La partie supérieure de la cheville est filetée et dispose d’un écrou.
  • On perce un trou de diamètre égal à celui du goujon (voir fiche produit).
• [...]
  ...Il y a une suite !
