Préparation des poutres

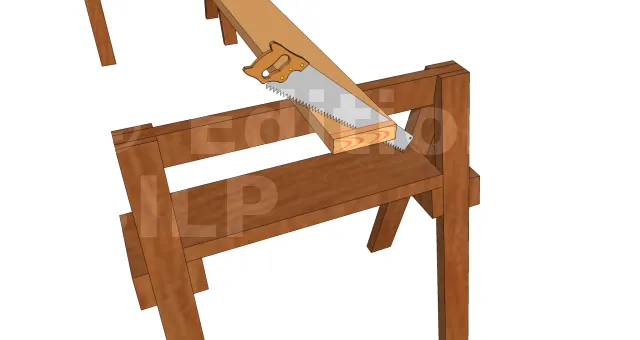

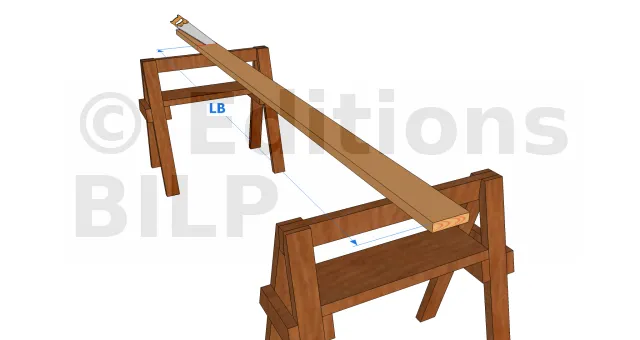

On découpe les poutres à leur longueur :
Comme d’habitude et si nécessaire, on réalise une coupe propre et perpendiculaire à l’extrémité de la poutre.
des poutres-porteuses à la mesure LB=380 cm.
et on réalise les orifices de passage des tiges-filetées. Pour des raisons principalement esthétiques, on fait des trous borgnes qui permettent de partiellement dissimuler l’écrou de serrage :

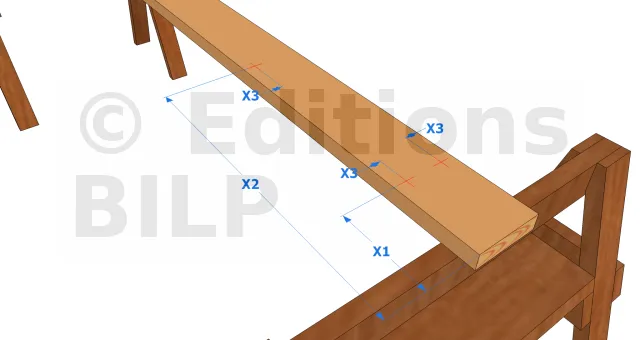

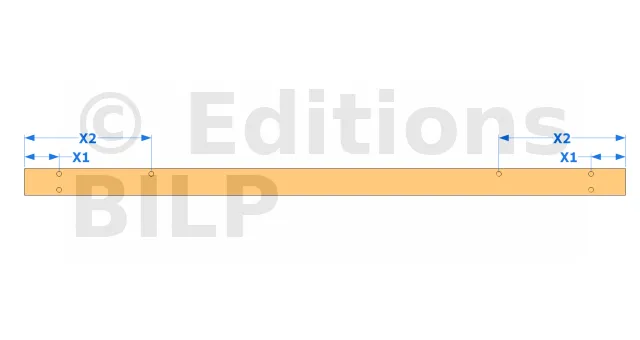

Faites un repère aux distances :
- X3 = 3 cm
- X1 = 19.5 cm
- X2 = 71.6 cm

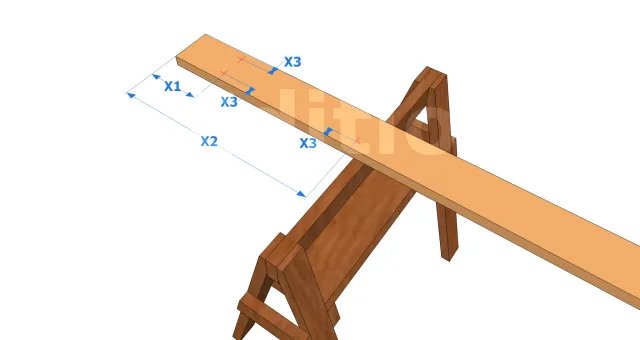

Selon les mêmes cotes X1, X2 et X3 que précédemment.

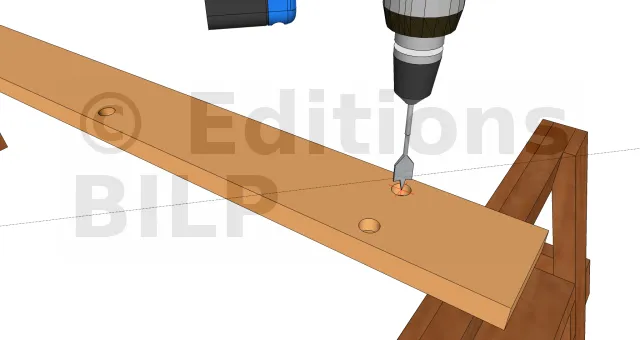

A l’aide d’une mèche à bois plate de diamètre ≥ 29 mm,
sur une profondeur de 12 mm.

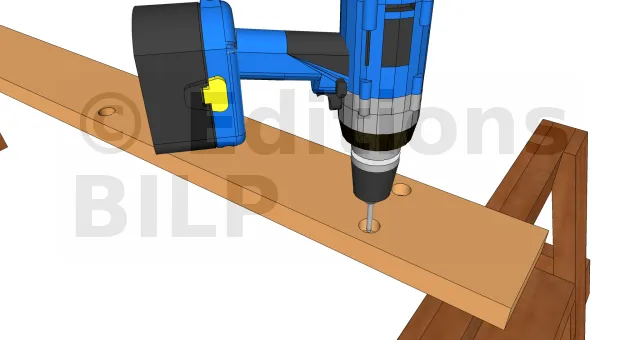

au diamètre de la tige filetée soit D12. La mèche plate a normalement laissé une empreinte matérialisant le centre du trou borgne.
Réalisez cela pour les 4 poutres-porteuses. Elles sont toutes identiques.
Fixation par tiges filetées + écrous
Voici une coupe de la fixation :
Préparation des tiges filetées
Après découpe, limez les extrémités de façon à faciliter le vissage des écrous.
Montage des poutres-porteuses

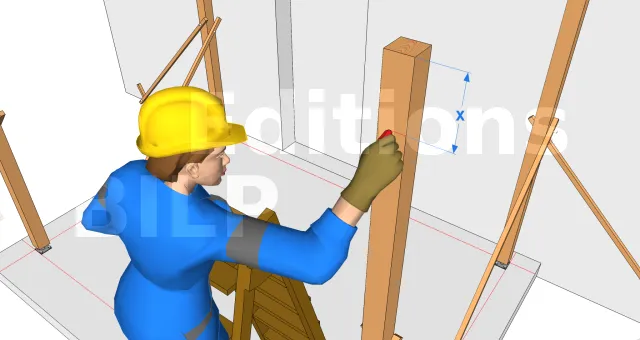

Tracer un trait horizontal à une distance X=30 cm du haut du poteau.

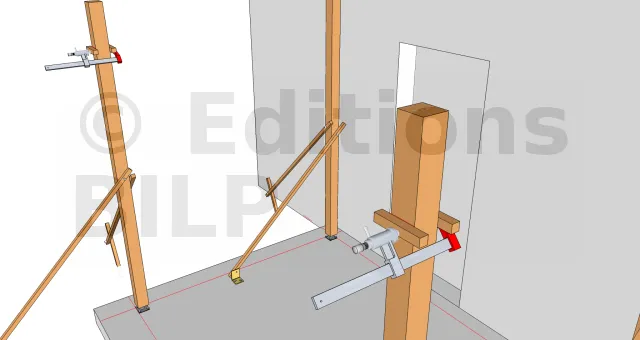

Grâce à un serre-joint, fixer deux petits tasseaux de part et d’autre, sous le trait repère précédemment tracé.
Faire également cela sur l’autre poteau recevant l’autre extrémité de la poutre.
en place sur les supports temporaires.
Avec un autre serre-joint, serrer les deux poutres contre le poteau.

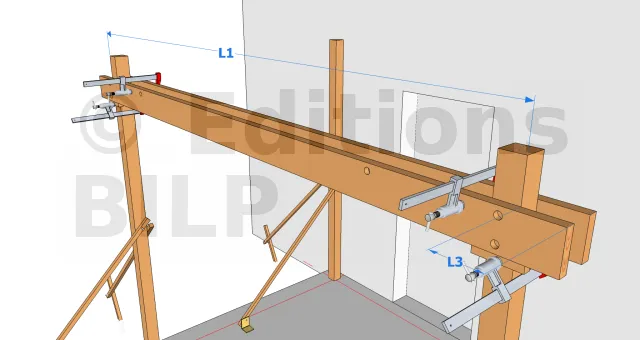

Bien vérifier les distances L1=350 cm et L3= 15 cm.

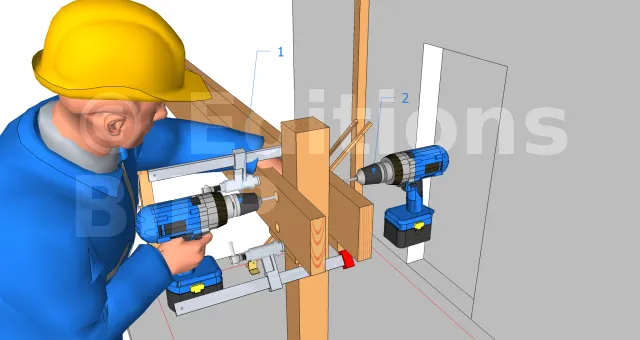

1 - Avec un long forés bois D12, percer au travers de la poutre. Efforcez-vous d’être bien dans l’axe. Ne cherchez pas à traverser du 1er coup, vous risqueriez d’arriver de travers sur l’autre face.
2 - Passer de l’autre côté et achever le perçage.

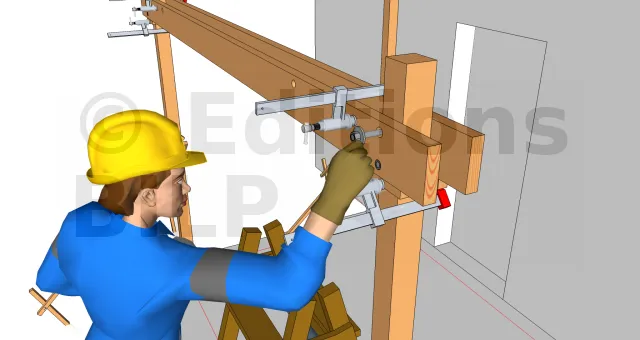

1 - Insérer la tige filetée.
2 - Insérer les rondelles dans les trous borgnes.
3 - Visser les écrous et serrer fortement.

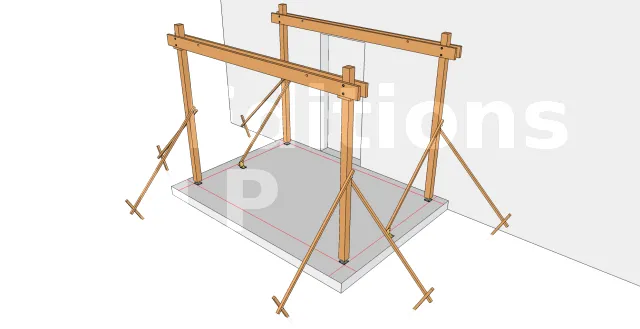

1 - Enlever tous les serre-joints.
2 - Supprimer les supports temporaires.
[...]
Vous pourrez alors utiliser ce générateur de plan qui permet de produire vos plans à vos mesures (dim. max. 400x300).
