Dimensions générales de ma pergola

jeudi 29 mars 2012Bruno|16

Dans cette page, vous remplissez un formulaire pour déterminer les dimensions générales de votre pergola : la largeur, la profondeur, la hauteur, etc.

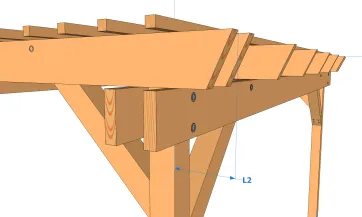

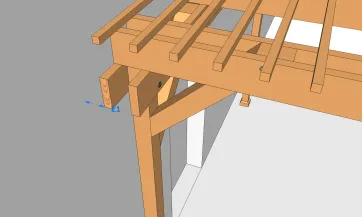

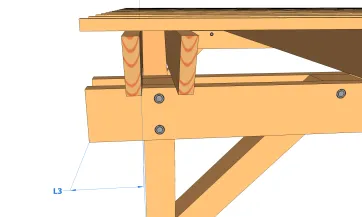

Voici un extrait gratuit du modèle de plan :

Attention, pour que vos données soient prises en compte, vous devez être connecté. Vérifier que la page affiche "Bonjour votre prénom" en haut de la page. Sinon, connectez-vous.

Les plans de votre PERGOLA à vos mesures

Vous voulez une dimension plus importante ? un adossement contre le mur ? plus de poteaux ? une forme particulière ?
Nous pouvons adapter les plans de cette pergola à vos mesures et à vos désirs.

Mon dossier de plans sur mesure

[...]

...Il y a une suite !

Pour accéder au modèle de plan en totalité, devenez Membre PREMIUM

Vous pourrez alors utiliser ce générateur de plan qui permet de produire vos plans à vos mesures (dim. max. 400x300).

Sur cette page, vous découvrirez :

Et de nombreuses illustrations haute-définition :

mais aussi le téléchargement du guide de construction COMPLET au format PDF, les vidéos de formation exclusives, les outils de calculs, les composants SKETCHUP, etc. etc.
Pour devenir Membre, il suffit d’acquérir un de nos packs en fonction du type de projet que vous souhaitez réaliser :

Le guide PERGOLAS & TONNELLES - Edition 2025

Vos commentaires

Yves
YVES 6 mai 2021 12:02 1.
Projet pergola
- Projet pergola yvan 8 mai 2021 17:14 ^
  Bonjour,
  Avez vous une question sur votre projet ?
  Cordialement
Enora - B ... questions avant de démarrer mon projet
Lallement Frederic 10 avril 2018 06:12 2.
Bonjour
C’est fait , j’ai mon acheté mon accès membre
( je pense qu’ensuite , je me pencherai sur les kits d’abris de jardin ; mais c’est pour plus tard )
J’ai déjà bien regardé les modèles .. et ça sera surement un modèle Enora ...
en version bio climatique avec le Sam kit et du bois pour la lame ( en 1 m puisque c’est le maximum recommandé )
( j’ai un peu peur du mélange entre la pergola en bois et les lames alu )
Le but principal de cette pergola est de pouvoir amener de l’ombre sur la partie non converte de la terrasse...
MAIS surtout aussi gêner le moins possible l’apport de lumière
J’ai plusieurs petites questions :
1 - quelle est la taille maximum pour le modèle B avec les dimensions telles que vous les mentionnez ?
2 - Comment retrouver les valeurs nécessaires au module de calcul a partir d’un des modèles fournit dans le pack ?
est-ce que le fait de changer la plan en version bio climatique change beaucoup pour le calcul de charge ?
3 - Est-ce que la mise a place du système de late et sam kit .. il faut prendre en compte la position du sud ?
4 - Cette question amène la suivant .. dansle plan mis en attachement, j’ai une disposition comme sur votre plan pour ce qui est de la porte , mais le jardin est a droite.
donc si j’applique une rotation de 90° du plan ( pour avoir les poutres porteuse à gauche et à droite ) j’aurai mon système de sam-kit / lattes quasiment perpendiculairement au sud .. est-ce une bonne idée ?
5 -
a)
Ma terrasse est sans doute faite de dalles simplement posées sur un lit de sable
Est-ce qu’il y a un risque ou quelque chose a faire de spécial pour la pose des pieds de poteaux ?
b)
Pour le pieds de poteaux , utiliser des pieds réglables ( pour plus facilement compenser un problème de niveau sur la terrasse existante )
implique t il des points d’attention particuliers ?
D’avance merci
- Enora - B ... questions avant de démarrer mon projetBruno 10 avril 2018 11:39 ^
  Bonjour Frédéric
  1) Pour ENORA B :
  Profondeur : 0 à 458 cm,
  Largeur : 0 à 359 cm.
  2) Non cela ne change pas grand chose. Le facteur prépondérant est la charge neige, qui est la même quel que soit le type de couverture.
  3) Quelque soit l’orientation des lames, elles permettront de moduler la lumière.
  4) cf. 3)
  5a) Une simple dalle non scellée ne fait pas le poids par rapport à la force du vent. Donc il faut faire un pieu d’ancrage en profondeur (50cm au moins) au droit de chaque poteau.
  5b) Rien de particulier.
- Enora - B ... questions avant de démarrer mon projetcryoglobe 20 avril 2018 10:24 ^
  Je relance ma question ... ( en espérant que j’aurai une ou l’autre réponse )
  Je constate que le fichier attaché a été "perdu" ...
  Si c’est plus facile , je peux aussi faire un mail ( mais il faut savoir a quelle adresse envoyer mes questions )
  D’avance merci
  Enora - B ... questions avant de démarrer mon projetBruno 20 avril 2018 15:57 ^
  Désolé, je vous avais répondu il y a déjà un bon moment mais j’avais oublié de valider le post. Donc mes réponses sont juste au dessus.
  Enora - B ... questions avant de démarrer mon projetLallement Frederic 23 avril 2018 11:26 ^
  En effet , j ’ai constaté .. j’ai bien fait de "relancer"
  Par contre, je trouve le modèle Enora C un peu "lourd" / massif par rapport au modèle B
  .. je voulais utiliser le module de calcul de structure .....pour adapter les sections du modèle B ( j’ai 4,91 ( dans le sens de L1 ) et 4,30 ( dans le sens de P1 ) )
  D’où ma question "Comment retrouver les valeurs nécessaires aux modules de calcul a partir d’un des modèles fournit dans le pack ( ici Enora B ) "
  Je disais "Ma terrasse est sans doute faite de dalles simplement posées sur un lit de sable" .. c’est un lit de sable ( et non une chape de béton ) , mais les dalles posées dessus sont jointoyées ...
  Avez-vous déjà vu une pergola en bois avec des lames & samkit en aluminium et si oui, est-ce que cela ne "cloche" pas trop ?
  En effet cela sera peux-être une option pour n’avoir qu’un ou deux chevron et ainsi 2 ou 3 rangées de lames orientables.
  Bien à vous
  Enora - B ... questions avant de démarrer mon projetBruno 24 avril 2018 11:28 ^
  Bonjour Frédéric
  Est-ce que cela ne cloche pas d’un point de vue esthétique ? Non au contraire, le bois et l’alu se marient très bien de par leur contraste.
Dimensions trop grandes ?
Franck 4 novembre 2016 19:39 3.
Bonjour, et MERCI pour votre site, c’est génial,
Je suis dans le même cas, je souhaite faire ma pergola pour l’été prochain mais mes dimensions sont trop grandes : 492 x 592 cm.
l’idée de pouvoir rentrer ses mesures sur votre site est super car j’ai beaucoup de doute sur la grosseur des poteaux et autre...
Merci
- Dimensions trop grandes ?Bruno 7 novembre 2016 10:48 ^
  Bonjour Franck
  Pour ce modèle, vos dimensions sont trop importantes. Mais nous sommes en train de développer un nouveau plan qui conviendra parfaitement à vos dimensions. Il faut juste patienter quelques semaines.
  De toute façon, vous serez prévenu par courriel quand le modèle sera disponible, puisque vous êtes membre.
Dimensions générales de ma pergola
potiron 26 août 2013 11:41 4.
Bonjour et tout d’abord félicitations pour votre site ... vraiment super.
Je souhaite construire une pergola au dessus de ma terrasse en bois mais il m’est impossible de renseigner les cotes car celles ci sont trop importante (9m x 3m).
Existe t’il un moyen ?
merci par avance et encore Bravo !
- Dimensions générales de ma pergolaBruno 26 août 2013 17:42 ^
  Bonjour
  OUI mais il faut faire une étude sur mesure : DOSSIER TECHNIQUE : vos plans de pergola sur mesure
re dimensions
Alain 6 mars 2013 17:06 5.
Bonjour,
Je découvre votre superbe site ! incroyablement bien fait...
J’ai une question, qui rejoint celle de la personne ci dessus, en fait, je voudrais une pergola de 6.40 * 3.50
Ces dimensions ne peuvent pas être saisies dans la première partie.
Que pensez vous de prendre un plan avec les dimensions 3.20 * 3.50 et de doubler ? Avec 3 poteaux
au lieu de 4 ?
Merci
- re dimensions Bruno 7 mars 2013 15:35 ^
  Bonjour Alain
  Et MERCI pour vos encouragements.
  Les dimensions de ce modèle sont volontairement encadrées.
  J’envisage de faire un modèle N°2 avec des dimensions plus étendues mais je serai probablement plus sur une version payante. Si j’ai plusieurs demandes, je me mettrai au développement du modèle n°2 plus rapidement.
dimensions
jeje11 27 octobre 2012 19:40 6.
Bonjour,
Avant, félicitations, c’est un super site !
j’ai une question car je souhaite monter une pergola 5x5m, malheureusement les dimensions sont bloquées. Comment puis je faire ??
Merci d’avance !
- dimensionsBruno 28 octobre 2012 12:56 ^
  Bonjour Jeje
  Les dimensions sont volontairement encadrées car pour des portées plus grandes, il faut faire des calculs de résistances de matériaux.
  Il est prévu un nouveau modèle avec possibilité d’avoir des dimensions plus élevées. Cela va prendre quelques semaines ou mois pour le préparer. C’est beaucoup de travail en réalité.
  J’ai un deal à vous proposer :
  Je vous aide à préparer les plans de votre pergola. Votre pergola servira de référence pour le second modèle.
  En contre-partie, vous vous engagez à prendre les photos et/ou vidéos de votre construction AVANT-PENDANT-APRES et à me les transmettre, ainsi que les autorisations requises sans restrictions d’utilisation.
  L’idée est d’utiliser ces photos/vidéos pour enrichir le site. Votre anonymat est garanti.
